起源の場所: | 中国 |
ブランド名: | BK |
証明: | ISO9001/ISO14001/CE |
モデル番号: | BKW8024 |
最小注文数量: | 1セット |
---|---|
価格: | Negotiation |
パッケージの詳細: | 輸出標準的な木の場合 |
受渡し時間: | 5から20仕事日は順序量および指定によって、決まります |
支払条件: | L/C、T/T |
供給の能力: | 1ヶ月あたりの50セット |
名前: | 根の回転式丸い突出部の送風機 | タイプ: | 肯定的な変位はタイプ、3つの丸い突出部を定着させます |
---|---|---|---|
空気容量: | 22.74-66.05m3/min | 排出の差動圧力: | 60-80KPA |
モーター力: | 45-132W | 排出の穴: | DN250 (10") |
運転されたタイプ: | 運転される、ベルトおよび滑車によって接続されて自動車に乗って下さい | 設置タイプ: | 横、利用できる垂直また |
ハイライト: | 3600m3 / 時間の根の除雪車,根の除雪車,回転式根のタイプ送風機 |

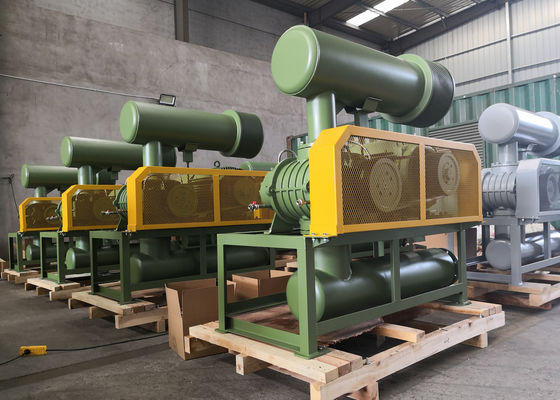

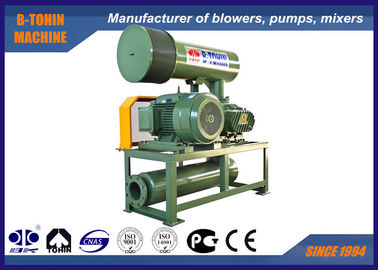

鋳鉄の根の回転式丸い突出部の送風機、容量3600m3/hourは丸い突出部の送風機を定着させる
根の送風機は空気容量および回転が割合を形作った一種の容積測定の送風機である。3丸い突出部のタイプ送風機の各回転は2丸い突出部の空気suction&の排出の3回を必要とする。2丸い突出部のタイプ送風機と比較されて、3つの丸い突出部の根の送風機に低い空気脈動およびより安定した操作の特徴がある。
それに2つの平行軸受けの2つの丸い突出部がある。丸い突出部、楕円の包装、また各丸い突出部間に小さく小さいスペースがある。彼は丸い突出部の反対の方向の均一速度の回転包装によって一周されるある特定の量の排出の側面に吸引の側面を形作るために運ばれる空気および丸い突出部を作る。
指定
モデル |
BKW8024 |
空気容量 |
22.74-66.05m3/min |
差動圧力を排出しなさい |
60-80KPA |
回転式速度 |
700-1500rpm |
冷水の容積 |
20のl/min |
モーター タイプ |
45-132KW |
モーター ブランド |
標準: Siemens BeideまたはWannanモーター |
設置タイプ |
標準: 横のタイプ。 |
モーターのない送風機のN.W. |
1160kg |
パッキングのサイズおよそ。 |
2.28*1.51*2.45m (L*W*H) |
特徴
1.回転子のカーブは省エネ15に25%のために改良した
2.BKW根の送風機によいがあり性能をfluoroのゴム製 シーリング材料の使用によって密封する。
3.ギヤ正確さは第5クラスであり、順調順調保障するために機械で造られる主要な部品はNCである。
正確な動的バランスによる4.Low振動。
5.Theは空気をないオイルか塵がきれい、運んだ。
変数シート
モデル | 速度 | 入口容量(m3/min)およびシャフト力(KW) | 冷却 水 |
|||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | ||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | L /min | |
BKW8024 |
700 | 23.85 | 39.10 | 22.74 | 47.51 | 20 | ||
850 | 31.76 | 47.48 | 30.65 | 55.06 | ||||
1000 | 39.67 | 55.86 | 38.56 | 64.78 | 37.67 | 73.70 | ||
1150 | 47.59 | 64.24 | 46.48 | 74.50 | 45.58 | 84.76 | ||
1250 | 52.86 | 69.82 | 51.75 | 80.98 | 50.86 | 92.13 | ||
1400 | 60.77 | 78.20 | 59.67 | 90.69 | 58.77 | 103.19 | ||
1500 | 66.05 | 83.78 | 64.94 | 97.17 | 64.05 | 110.56 |
送風機の主体の構造
冷水の流れ方向
送風機のパッケージの集まっているデッサン
規模の標準的な供給
1.シャフトの送風機
2.入口の消音装置(エア フィルターと)
3.出口の消音装置
4. 弁を取り除きなさい
それはシステムの安全装置である。システムが異常に働き、抵抗が評価される価値より高いとき圧力安全弁から空気を排出するために、圧力安全弁は送風機およびモーターが積み過ぎになることを防ぐために開く。
5.逆止弁
操業停止の間にシステムの高圧空気の逆流を防ぐことを使用する。逆流により送風機の逆転を引き起こし、次に送風機の機能不全を引き起こすことができる。バルブ本体は鋳鉄から成っている。
6. 適用範囲が広い接合箇所
7.圧力計
8.送風機の滑車およびモーター滑車
9. Vベルト
10.ベルト カバー
11.公共の基盤
12。モーター
