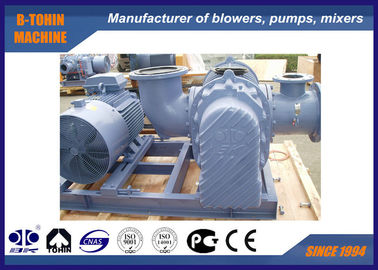

大きい 3 つの丸い突出部の根の送風機の穴サイズ DN350 の酸素の発電機は圧縮機を定着させます

大きい 3 つの丸い突出部の根の送風機の穴サイズ DN350 の酸素の発電機は圧縮機を定着させます

  • 大きい 3 つの丸い突出部の根の送風機の穴サイズ DN350 の酸素の発電機は圧縮機を定着させます
  • 大きい 3 つの丸い突出部の根の送風機の穴サイズ DN350 の酸素の発電機は圧縮機を定着させます
  • 大きい 3 つの丸い突出部の根の送風機の穴サイズ DN350 の酸素の発電機は圧縮機を定着させます
大きい 3 つの丸い突出部の根の送風機の穴サイズ DN350 の酸素の発電機は圧縮機を定着させます
商品の詳細:
起源の場所: 中国
ブランド名: BK
証明: ISO9001/ISO14001/CE
モデル番号: BK10034
お支払配送条件:
最小注文数量: 1 セット
価格: Negotiation
パッケージの詳細: 輸出標準的な木の場合
受渡し時間: 5 から 20 仕事日は順序量および指定によって、決まります
支払条件: L / C、T / T
供給の能力: 毎月50セット
連絡先
詳細製品概要
タイプ: 肯定的な変位、根は運搬をタイプしましたり、乾燥します 空気容量: 75.99-160.60m3/min
排出の差動圧力: 10-60KPA モーター力: 37-200KW
排出の穴: DN350 (14") 冷却のタイプ: 空気
適用:: 、水処理、セメント、管の清算、発電所、等を適用される空気影響を及ぼす通気運搬。 主要な材料: 鋳鉄
ハイライト:

丸い突出部の送風機を定着させます

,

空気運搬の送風機



大きい3つの丸い突出部の根の送風機、穴サイズDN350の酸素の発電機は圧縮機を定着させます



3丸い突出部の根の送風機は鋳造から成っています。インペラー、ドライブ シャフト、軸受けおよび他の部品。省エネ、長い寿命、安定した気流を含むその利点等、それは水産養殖、排水処理、空気/ガス/穀物/生物ガスstcの輸送のような多くの分野を広く適用されました。





指定:



モデル

BK10034

空気容量

75.99-160.60m3/min

排出の差動圧力

10-60KPA

回転式速度

800-1400rpm

モーター タイプ

37KW-200KW

380/400/415/440V、3PHASES、50/60HZの利用できるまた頻度モーター

モーター ブランド

標準: Siemens BeideまたはWannanモーター

あなたの選択のためのSiemensそしてABBモーター

設置タイプ

標準: 横のタイプ。

あなたの選択のために利用できる縦のタイプ

カスタマイズされる、RAL6011の標準

モーターのない送風機のN.W.

2300のkg

およそパッキング サイズ。

2.7*2.1*2.65m (length*width*height)





特徴:

1. 送風機の単位に送風機、モーター、入口および排出の消音装置を含んでいる密集した構造があります、

、適用範囲が広い接合箇所ろ過して下さい、弁、逆止弁および圧力メートルを取り除き、制御キャビネットおよび音響エンクロージャと装備することができます。

2. 構造、完全な機能を密集させれば便利な取付けは操作をより簡単にします。

3. 最大限に活用されたカーブが付いている三丸い突出部のタイプ。

4. 高性能のために採用されるNSK、SKF軸受けおよびオイル シール。





変数シート

モデル 港Dia
(MM)
速度 入口容量(m3/min)およびシャフト力(KW)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2  0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
rpm m3/min KW m3/min KW m3/min KW m3/min KW
BK10034 350 (14") 800 87.76  27.88  83.76  44.50  80.72  59.84  78.29  68.79
900 99.90  31.36  95.90  50.06  92.86  67.33  90.43  77.39
1000 112.04  34.84  108.03  55.62  105.00  74.81  102.57  85.99
1100 124.18  38.33  120.17  61.18  117.14  82.29  114.71  94.59
1250 142.39  43.56  138.38  69.52  135.35  93.51  132.92  107.48
1400 160.60  48.78  156.59  77.87  153.55  104.73  151.13  120.38



モデル 港Dia
(MM)
速度 入口容量(m3/min)およびシャフト力(KW)
0.5kgf/cm2  0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
rpm m3/min KW m3/min KW m3/min KW m3/min KW
BK10034 350 (14") 800 75.99  85.22
900 88.13  95.87
1000 100.27  106.52  98.32  127.05
1100 112.40  117.17  110.46  139.76
1250 130.61  133.15  128.67  158.81
1400 148.82  149.13  146.88  177.87





送風機の主体の構造


大きい 3 つの丸い突出部の根の送風機の穴サイズ DN350 の酸素の発電機は圧縮機を定着させます 0





いいえ。

部分名

Qty.



いいえ。

部分名

Qty.



いいえ。

部分名

Qty.

1

足場

2



9

左端カバー

1



17

オイル タンク

1

2

六角形のボルト

4



10

円形ピン

4



18

ギヤ

2

3

Antidustのシール

1



11

包装

1



19

キー

2

4

インペラーを運転して下さい

1



12

オイル シール

4



20

軸袖

2

5

忍耐

2



13

右端のカバー

1



21

忍耐

2

6

運転されたインペラー

2



14

ボルト

16



22

軸受け版

2

7

塵のコップ

1



15

一休み

1



23

調節可能なパッド

複数

8

グリース ニップル

2



16

ボルト

8



24

磁気ナット

1





送風機のパッケージの集まっているデッサン



大きい 3 つの丸い突出部の根の送風機の穴サイズ DN350 の酸素の発電機は圧縮機を定着させます 1





規模の標準的な供給



1. 裸シャフトの送風機

2.圧力は弁を取り除きます

3. ウエファーの逆止弁(細いタイプ)

4.入口の消音装置(エア フィルターと)

5.出口の消音装置

6.基礎公衆(ベルト カバーと)

7.ゴム製適用範囲が広い接合箇所および衝撃のパッド

8. モーター滑車

9.圧力計

10. Vベルト

11.ボルトおよびナットおよび他の関係の部品

12. 電動機
