起源の場所: | 中国 |
ブランド名: | BK |
証明: | ISO9001/ISO14001 |
モデル番号: | YU-EG100 |
最小注文数量: | 1 セット |
---|---|
価格: | Negotiable |
パッケージの詳細: | 輸出標準的な木の場合 |
受渡し時間: | 15 から 30 仕事日は順序量および指定によって、決まります |
供給の能力: | 1ヶ月あたりの20セット |
容量: | 4.29-9.81m3/min | 排出の差動圧力: | 10-70KPA |
---|---|---|---|
穴サイズ: | DN100 (4") | 冷却のタイプ: | 水 |
結合方式: | ベルト駆動 | ベルトおよび滑車: | バイオガス、不用なガス、爆発性の中型の運搬 |
さび止めの測定: | PTFEのコーティングが付いている表面の中の回転子そしてハウジング | ||
ハイライト: | ごみ処理のガスの送風機,天燃ガスの送風機 |

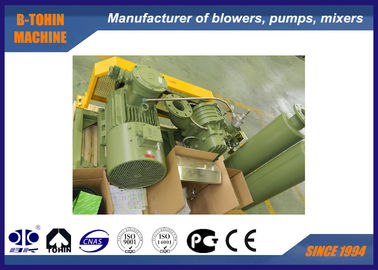

PTFEのコーティングが付いている可燃性のバイオガスの送風機、アルカリおよび石炭ガスの根の送風機
特徴
1. 密集した構造、入口および出口は同じ構造、さまざまな種類の取付けタイプします
2. インペラーおよびシャフトのより安定した作動中の必要な構造
3. 温度の上昇に避ける軸受けの仕事の状態を改善できる水冷の構造。
4. 流れに接触するインペラーおよび部品の健康な耐食性の噴霧の特別なコーティング(PTFE)そして棒。
5. 送風機は酸、アルカリおよび他の腐食性のガスの特別な媒体の適用のために設計されています。
指定
モデル |
YU-EG100 |
空気容量 |
4.29-9.81m3/min |
排出の差動圧力 |
10-70KPA |
回転式速度 |
1000-1600rpm |
冷水の容積 |
10のl /min |
モーター タイプ |
2.2-18.5KW 380/400/415/440V、3PHASES、50/60HZの耐圧防爆タイプ モーター |
モーター ブランド |
標準:Siemens BeideまたはWannanモーター あなたの選択のためのSiemensそしてABBモーター |
設置タイプ |
標準:縦のタイプ |
N.W. モーターのない送風機の |
255kg |
およそパッキング サイズ。 |
1.45*1.0*1.35m (length*width*height) |
変数シート
モデル |
港Dia (mm) |
入口容量(m3/min)およびさまざまな圧力の下のシャフト力(kW) |
冷却 水 |
||||||||
速度 rpm |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
YU-EG 100 |
100 (4") | 1000 | 5.75 | 1.78 | 5.33 | 2.98 | 5.01 | 4.52 | 4.74 | 5.19 | 10 |
1150 | 6.77 | 2.04 | 6.35 | 3.43 | 6.02 | 5.20 | 5.75 | 5.97 | |||
1250 | 7.44 | 2.22 | 7.02 | 3.73 | 6.70 | 5.65 | 6.43 | 6.49 | |||
1350 | 8.12 | 2.40 | 7.70 | 4.03 | 7.37 | 6.11 | 7.10 | 7.01 | |||
1500 | 9.13 | 2.66 | 8.71 | 4.47 | 8.39 | 6.78 | 8.12 | 7.79 | |||
1600 | 9.81 | 2.84 | 9.39 | 4.77 | 9.06 | 7.24 | 8.79 | 8.31 |
モデル |
港Dia (mm) |
入口容量(m3/min)およびさまざまな圧力の下のシャフト力(kW) |
冷却 水 |
||||||||
速度 rpm |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
YU-EG 100 |
100 (4") | 1000 | 4.50 | 6.39 | 4.29 | 7.58 | 10 | ||||
1150 | 5.52 | 7.34 | 5.31 | 8.72 | 5.10 | 9.83 | |||||
1250 | 6.19 | 7.98 | 5.98 | 9.47 | 5.78 | 10.69 | |||||
1350 | 6.87 | 8.62 | 6.66 | 10.23 | 6.45 | 11.55 | |||||
1500 | 7.88 | 9.58 | 7.67 | 11.37 | 7.47 | 12.83 | |||||
1600 | 8.56 | 10.22 | 8.35 | 12.13 | 8.14 | 13.68 |
送風機の主体の構造
送風機のパッケージの集まっているデッサン
規模の標準的な供給
1.シャフトの送風機
2. 真空圧力は弁を取り除きます
3.逆止弁
4. 入口の消音装置(フィルターと)
5.排出の消音装置
6. 公共の基盤(ベルト カバーと)
7. ゴム製適用範囲が広い接合箇所および衝撃のパッド
8. 滑車
9. 圧力計
10. ベルト
11. ボルトおよびナットおよび他の関係の部品
12. モーター
