起源の場所: | 中国 |
ブランド名: | BK |
証明: | ISO9001/ISO14001/CE |
モデル番号: | BKD-5000 |
最小注文数量: | 1 セット |
---|---|
価格: | 交渉可能 |
パッケージの詳細: | 輸出標準的な木の場合 |
受渡し時間: | 15 から 30 仕事日は順序量および指定によって、決まります |
供給の能力: | 毎月50セット |
タイプ: | 根の空気吹風機,3つの葉,2段階 | 空気容量: | 31.97~62.99 m³/分 |
---|---|---|---|
放出圧: | 100〜150KPA | モーターパワー: | 75〜200 KW |
放出孔: | DN200 (8") | 接続タイプ: | ベルトおよび滑車 |
Application:: | 換気,逆洗浄,気圧輸送,水処理,管の浄化,発電所などに使用される | 冷却型: | 水と中央冷却器 |
ハイライト: | ベルト駆動の blowe,水処理の送風機 |

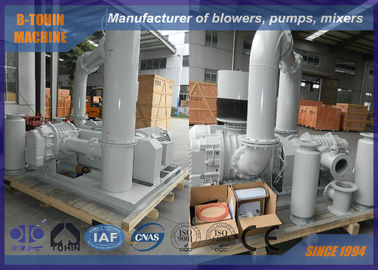

高圧ルーツブロワー、2段、DN200、ルーツローターブロワー
BKDについて
BKDシリーズは2段ルーツブロワーです。より高い圧力を得るために2つのBKWブロワーで構成されています。最初の段と2番目の段の間に設置された中間冷却システムにより、優れた性能が約束されており、2番目の段のブロワーへの空気の流れの標準温度を維持します。
仕様
モデル |
BKD-5000 |
風量 |
31.97-62.99m3/分 |
吐出差圧 |
100-150KPA |
回転速度 |
850-1400rpm |
冷却水流量 |
90 l/min |
モータータイプ |
75-200KW |
モーターブランド |
標準:シーメンスBeideまたはWannanモーター |
設置タイプ |
標準:垂直タイプ |
ブロワーのN.W.(モーターなし) |
1900kg |
梱包サイズ(概算) |
2.5*2.4*3.2m(長さ*幅*高さ) |
特徴 |
1. 両端板のベアリングの水冷により、ベアリングの動作温度が低下します。 |
パラメータシート
アートNo. | 速度 (rpm) |
入口容量(m3/min)と軸動力(KW) | 冷却 水 |
||||||||
1.0kgf/cm2 | 1.2kgf/cm2 | 1.4kgf/cm2 | 1.5kgf/cm2 | ||||||||
10000mH2O | 12000mH2O | 14000mH2O | 15000mH2O | ||||||||
0.098Mpa | 0.118Mpa | 0.137Mpa | 0.147Mpa | ||||||||
Ⅰ段 | Ⅱ段 | m3/分 | kw | m3/分 | kw | m3/分 | kw | m3/分 | kw | L/min | |
BKD-5000 出口径: 200 (8") 構成: BKW8024 + BKW8016 |
850 | 850 | 32.23 | 77.31 | 30.76 | 87.89 | 30.07 | 93.06 | 29.44 | 94.45 | 90 |
1000 | 1000 | 40.15 | 90.96 | 38.67 | 103.40 | 37.98 | 109.49 | 37.35 | 111.10 | ||
1150 | 1150 | 48.06 | 104.60 | 46.58 | 118.91 | 45.90 | 125.91 | 45.26 | 127.80 | ||
1250 | 1250 | 53.34 | 113.69 | 51.86 | 129.25 | 51.17 | 136.86 | 50.54 | 138.90 | ||
1400 | 1400 | 61.25 | 127.34 | 59.77 | 144.75 | 59.09 | 153.28 | 58.45 | 155.60 |
空気の流れと冷却システム
ブロワーパッケージの組立図
標準供給範囲
1. 第1段ブロワー
2. 第2段ブロワー
3. 圧力逃がし弁
4. 逆止弁
5. 入口サイレンサー(エアフィルター付き)
6. 出口サイレンサー
7. 公共ベース(ベルトカバー付き)
8. ゴム製フレキシブルジョイントとショックパッド
9. プーリー
10. 圧力計
11. ベルト
12. ボルトとナットおよびその他の接続部品
13. モーター
14. 中間クーラー
