起源の場所: | 中国 |
ブランド名: | BK |
証明: | ISO9001/ISO14001/CE |
モデル番号: | BKD-7000 |
最小注文数量: | 1 セット |
---|---|
価格: | 交渉可能 |
パッケージの詳細: | 輸出標準的な木の場合 |
受渡し時間: | 15 から 30 仕事日は順序量および指定によって、決まります |
供給の能力: | 毎月10セット |
空気容量: | 80.60-150.88m3/分 | 放出圧: | 100〜150KPA |
---|---|---|---|
モーターパワー: | 160-200/220-250/280-400KW | 放出孔: | DN300 (12インチ) |
接続タイプ: | ベルトおよび滑車 | Application:: | 換気,逆洗浄,気圧輸送,水処理,管の浄化,発電所などに使用される |
色: | RAL6011 | 構成: | BKW10034 + BKW10027 |
ハイライト: | 根様式の送風機,水処理の送風機 |

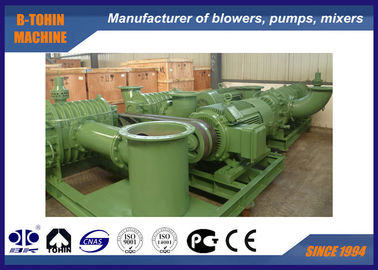

150KPA ルーツブロワー、2段、DN300、2段ルーツブロワー
BKDについて
BKDシリーズは2段ルーツブロワーです。最初の段と2段目のブロワーの間に中間冷却システムが設置されており、最初の段のブロワーから排出される空気の流れの温度を冷却します。その後、2段目のブロワーへの空気の流れの温度は正常になり、ブロワーを損傷することはありません。2段圧縮により、BKDブロワーは最大150KPAの圧力を達成できます。
仕様
モデル |
BKD-7000 |
風量 |
80.6-150.88m3/分 |
吐出差圧 |
100-150KPA |
回転速度 |
850-1400rpm |
冷却水流量 |
160 l/min |
モータータイプ |
160-200/220-250/280-400KW |
モーターブランド |
標準:シーメンスBeideまたは万安モーター |
設置タイプ |
標準:垂直型 |
ブロワーのN.W.(モーターなし) |
4500kg |
梱包サイズ(概算) |
3.75*3.45*3.25m(長さ*幅*高さ) |
特徴 |
1. 両端板のベアリングのウォータークーリングにより、ベアリングの動作温度が低下します。 |
パラメータシート
モデル | 回転速度 (rpm) |
入口容量(m3/min)と軸動力(KW) | 冷却 水 |
||||||||
1.0kgf/cm2 | 1.2kgf/cm2 | 1.4kgf/cm2 | 1.5kgf/cm2 | ||||||||
10000mH2O | 12000mH2O | 14000mH2O | 15000mH2O | ||||||||
0.098Mpa | 0.118Mpa | 0.137Mpa | 0.147Mpa | ||||||||
ブロワーⅠ | ブロワーⅡ | m3/分 | kw | m3/分 | kw | m3/分 | kw | m3/分 | kw | L/min | |
BKD-7000 |
850 | 850 | 79.90 | 175.20 | 77.20 | 199.30 | 75.87 | 220.60 | 74.77 | 232.60 | 160 |
1000 | 1000 | 98.20 | 206.10 | 95.41 | 234.50 | 94.07 | 259.90 | 92.98 | 273.60 | ||
1100 | 1100 | 110.30 | 226.70 | 107.50 | 257.90 | 106.20 | 285.40 | 105.10 | 301.00 | ||
1250 | 1250 | 128.50 | 257.60 | 125.80 | 293.10 | 124.40 | 324.30 | 123.30 | 342.00 | ||
1400 | 1400 | 146.80 | 288.50 | 144.0 | 328.30 | 142.60 | 363.30 | 141.50 | 383.10 |
空気の流れと冷却システム
ブロワーパッケージの組み立て図
標準供給範囲
1. 第1段ブロワー
2. 第2段ブロワー
3. リリーフバルブ
4. チェックバルブ
5. 入口サイレンサー(エアフィルター付き)
6. 出口サイレンサー
7. 公共ベース(ベルトカバー付き)
8. ゴム製フレキシブルジョイントとショックパッド
9. プーリー
10. 圧力計
11. Vベルト
12. ボルトとナット、その他の接続部品
13. モーター
14. 中間クーラー
