さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 陶磁器 |
| ブランド名: | B-TOHIN |
| 証明: | ISO9001 / ISO14001 |
| モデル番号: | BLG210RA-Ⅲ/BLG210RB-Ⅲ |
| 最小注文数量: | 1セット |
|---|---|
| パッケージの詳細: | 輸出木の場合 |
| 受渡し時間: | 30仕事日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1ヶ月あたりの30セット |
| プレッシャー: | 160〜200Kpa | 気流: | 20.5～42.1m3/分/28.1～53.6m3/分 |
|---|---|---|---|
| パッケージ: | 木製ケース | モーター出力: | 75kw-132kw/75-160kw |
| 冷却タイプ: | 油 | ポートディア。: | DN250 |
| ブローワースピード: | 2800~4800回転/分 | 潤滑: | セルフルブリカリオンⅢ |
| サイズ: | 2900*1400*2100mm/2250*1500*2300mm | 重さ: | 2500/2100kg |
| ハイライト: | 高圧ネジ式送風機,VFDのネジ式送風機,永久マグネットモーター対ねじ送風機 |
||

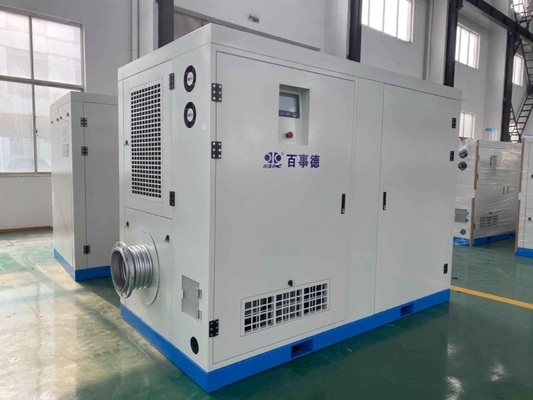

スクリューブロワー BLG210RA-III/ BLG210RB-III
作動原理
1. 吸込み開始
2. 吸込み終了、圧縮開始
3. 圧縮中
4. 圧縮終了、空気吐出し開始
特徴
省エネルギー
断熱圧縮原理により、オイルフリースクリューブロワーの総合効率は75%を超え、ルーツブロワーと比較して20%-35%以上のエネルギーを節約します。ブロワーは、より高い吐出圧力と低い圧力脈動を特徴としています。
低騒音
スクリューローターの空力騒音は非常に小さく、滑らかな出力は内部空気の急激な放出を排除し、波状の吸込口と吐出口は気流の変動を最小限に抑えるため、騒音は従来のブロワーよりも低くなっています。
インテリジェント
インテリジェントPLC制御、リモートコントロール、および様々な通信方法により、操作と管理が容易です。
低コスト
最適化された構造設計により、消費量を抑えながら製品の耐久性を実現しています。また、滑らかな運転とユニットの小さな負荷により、特別なインフラは必要ありません。
パラメータ
| 強制潤滑 | 圧力範囲 | 100-200KPa | 風量範囲 | 3-200m³/min | 出力範囲 | 11-500kw |
| No. | モデル | 口径 |
排気圧力 (KPa) |
風量 (m³/min) |
モーター出力 (Kw) |
本体回転数 (rpm) |
| 1 | BLG115RA-Ⅱ | DN150 | 100-150 | 3.0-6.8 | 11-22 | 3500-6000 |
| 2 | BLG115RB-Ⅱ | 4.0-9.4 | 11-30 | 3500-6000 | ||
| 3 | BLG170RA-Ⅱ | 11.2-23.1 | 30-75 | 2800-5000 | ||
| 4 | BLG170RB-Ⅱ | 15.3-315 | 30-90 | 2800-5000 | ||
| 5 | BLG210RA-Ⅱ | DN250 | 100-150 | 22.6-45.8 | 45-110 | 2600-4800 |
| 6 | BLG210RB-Ⅱ | 28.2-56.6 | 55-132 | 2600-4800 | ||
| 7 | BLG300RB-Ⅱ | DN300 | 100-150 | 55.3-98.9 | 110-250 | 2000-3300 |
| 8 | BLG360RB-Ⅱ | DN350 | 100-150 | 101.2-196.4 | 220-480 | 1800-3100 |
| 9 | BLG170RA-Ⅲ | DN150 | 160-200 | 10.5-21.1 | 45-75 | 3000-5000 |
| 10 | BLG170RB-Ⅲ | 14.8-28.9 | 45-110 | 3000-5000 | ||
| 11 | BLG210RA-Ⅲ | DN250 | 160-200 | 20.5-42.1 | 75-132 | 2800-4800 |
| 12 | BLG210RB-Ⅲ | 28.1-53.6 | 75-160 | 2800-4800 | ||
| 13 | BLG300RB-Ⅲ | DN300 | 160-200 | 52.1-95 | 160-315 | 2200-3300 |

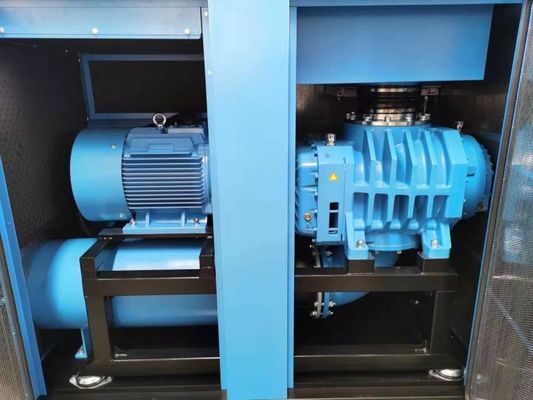

ブロワー部品の説明
|
シャフトスクリューブロワー本体 |
高効率プロファイルローター設計 ● 国家標準精度等級5のシンクロナスギアとドライブギアを採用 ● スクリューの革新的なベアリング配置、ラジアルベアリングとスラストベアリングの固定により、耐用年数を延長 ● ラビリンスシール+カーボンリングシールによる圧縮室と潤滑室間の油・ガス分離を実現し、純粋な空気の吐出を保証。 |
|
|
永久磁石モーター |
磁気特性、磁場を維持するために外部エネルギーは不要 |
|
| オイル潤滑システム |
より信頼性の高い強制循環潤滑冷却システムを個別に設計 |
|
| 運転制御システム |
統合されたステーション監視計器、信号制御モジュール、インバーター、タッチスクリーンなどを搭載しており、追加の設置は不要 |
|
供給範囲
| 品目 | 説明 | 単位 | 数量 | 備考 |
| 1 | ブロワー本体 | セット | 1 | |
| 2 | モーター | セット | 1 | VFD |
| 3 | 冷却ファン | セット | 1 | |
| 4 | 熱交換器 | セット | 1 | |
| 5 | エアフィルター | セット | 1 | |
| 6 | オイルフィルター | セット | 1 | |
| 7 | 圧力バルブ | セット | 1 | |
| 8 | オイルポンプ | セット | 1 | |
| 9 | 接続パイプ | 個 | 1 | |
| 10 | コンタクタ | セット | 1 | |
| 11 | インバーター | セット | 1 | 台湾QMA |
| 12 | エンクロージャー | セット | 1 | |
| 13 | 逆止弁 | セット | 1 | |
| 14 | ステンレス鋼製伸縮継手 | セット | 1 | |
| 15 | リリーフバルブ | セット | 1 |
