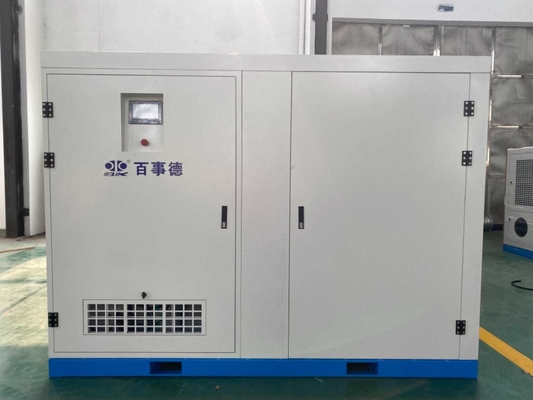

螺旋吹風機 BLG210LA/LB 自己潤滑 DN250 17.3-42.8m3/min

スクリューブローバーについて

主要な特徴:

• オイルフリースクリューブローバーの男性と女性のローターは正確に設計されています.同じエネルギー消費条件下でより高い効率と20%高いエネルギー節約性能.
• 安定した気流,圧力変化により気流の変動が少なくなる.
• 高圧で低騒音で使える
• PLCインテリジェントリモコンと異なる通信方法で利用可能で,操作管理に便利です.

スクロールブローバーは空気の輸送中に内部圧縮を達成するので,スクロールブローバーは伝統的なブローバーの利点のほとんどを持っています.効率が高くなります.

空気輸送と圧縮のプロセスは継続的で進行的であるため,空気の流れのパルセーションは低く,排気ノイズと温度制御は伝統的な吹風機よりも優れている.

近年開発された新しいタイプの回転吹風機として,螺旋吹風機は,空気化,ガス水反洗,酸化脱硫化,流体化/均質化プロセス,シンプルな構造により,気圧式輸送安定性,省エネ,低騒音

寸法及びその他のデータ

構成

スクロール吹風機は吹風機室,吹風機本体,モーター,空気フィルター,サイレンサー,オイルポンプタンク,オイルフィルターで構成されています.

スクロールブローバーのコアコンポーネントとして,ブローバーの主体構造は直接ブローバーの性能を決定します. 主体には,ハウス,スクロールローター,ギアボックス,ベアリング,シャフトシール, ect.

作業原理

スクロールブローバーの動作原理は,2つの並列のメスとメスローターが"∞"形のシリンダーで相互に網を組んで作業体積を形成することです.同期ギアを通して,ローターは反対方向で高速で回転する螺旋吹き機の作業サイクルは,3つのプロセスに分けることができます:吸気,圧縮と排気 サイクルプロセスは次のとおりです

1吸入プロセス

図 1 吸入口を通って空気は,ローターの歯間空間に入ります.ローターが回るにつれて,歯間空間は絶えず膨張します.

図2 歯間の体積が最大に達すると,歯間の体積は吸入口から切り離され,吸入プロセスは終了します.

2圧縮プロセス

図3:圧縮中に

3排気流程

図4: 歯間ボリュームが排気口に接続された後,排気プロセスは開始されます.ローターの回転中に,歯間ボリュームは継続的に減少します.圧縮空気を排気管に送るこのプロセスは,ボリュームが設計されたデータに達するまで続きます.

特徴:

低エネルギー消費

熱アディアバティック圧縮の原理を採用することで,油のない螺旋吹き機の総効率は75%以上であり,従来の吹き機よりも20%~35%高い.さらに,それはより高い排気圧と低圧パルスと特徴です.

低騒音

螺旋回転器の空気力学騒音は非常に小さく,出力は安定しており,内部空気の突然放出は排除されます.波形 の 入口 と 換気口 は 空気 流れ の 変動 を 最小限に 抑える吹風機の騒音は従来の型よりも少ない.

インテリジェント制御

インテリジェント PLC コントロール,リモコン コントロールと複数の通信モードが利用可能で,操作と保守に便利です.

低コスト

設計の最適化により エネルギー消費が減り,耐久性が保たれます.軽量 (負荷) のユニットは,顧客のためのコストを節約するために,特別なインフラストラクチャなしでスムーズに動作します.
