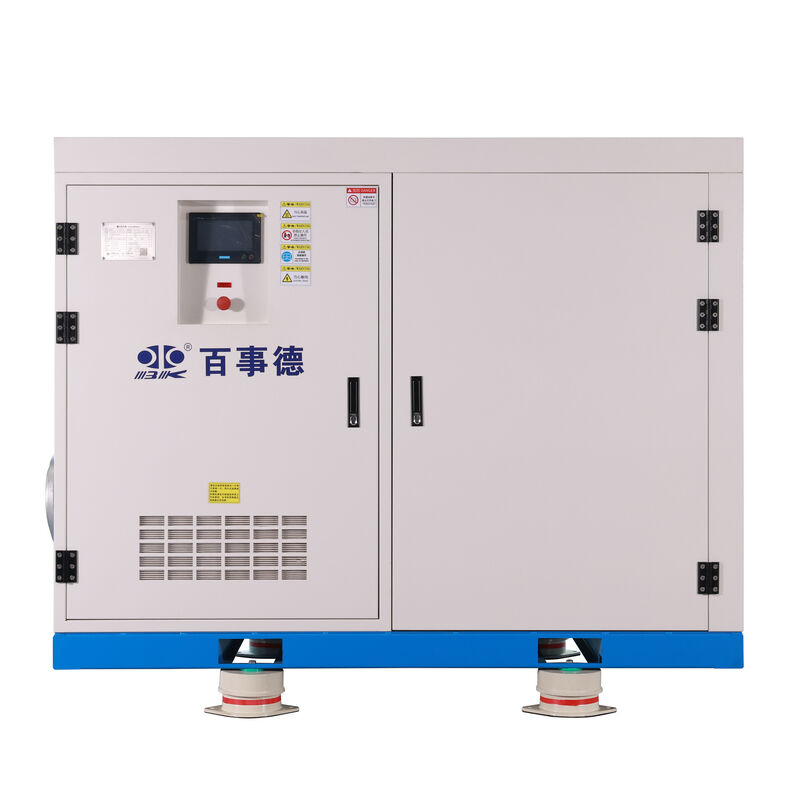

40-120 Kpa、D150、精密なオス・メスローターを備えた産業用スクリューブロワー。高圧能力と省エネを実現するルーツブロワー

スクリューブロワーについて

主な特徴：
1、オイルフリースクリューブロワーの雄ローターと雌ローターは精密に設計されています。ルーツブロワーと比較して、キャビティ内で内部圧縮を実現でき、同じエネルギー消費条件下で、より高い効率と20％高い省エネ性能を発揮します。

2、安定した気流、圧力変化時の気流変動が少ない。

3、高圧、低騒音に対応。

4、PLCインテリジェントリモートコントロールとさまざまな通信方法が利用可能で、操作管理に便利です。

スクリューブロワーは、キャビティ内の空気輸送中に内部圧縮を実現するため、スクリューブロワーは従来のブロワーの利点のほとんどを持ち、同時に高い効率を発揮します。

空気輸送と圧縮のプロセスは連続的かつ段階的であるため、気流の脈動が低く、排気騒音と温度制御は従来のブロワーよりも優れています。

近年開発された新型ロータリーブロワーとして、スクリューブロワーは、そのシンプルな構造、安定性、省エネ性、低騒音性から、曝気、ガス水逆洗、酸化脱硫、流動化/均質化プロセス、空気圧搬送などに使用され始めています。



















構成

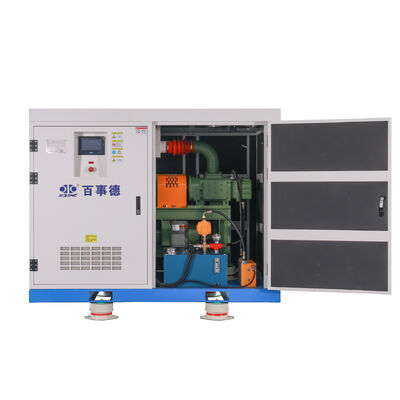

スクリューブロワーは、ブロワーエンクロージャー、ブロワー本体、モーター、エアフィルター、サイレンサー、オイルポンプタンク、オイルフィルターで構成されています。
スクリューブロワーの主要コンポーネントとして、ブロワー本体の構造はブロワーの性能を直接決定します。本体は、ケーシング、スクリューローター、ギアボックス、ベアリング、シャフトシールなどで構成されています。




動作原理

スクリューブロワーの動作原理は、2つの平行な雌ローターと雄ローターが「∞」字型のシリンダー内で互いに噛み合い、作動容積を形成することです。同期ギアを介して、ローターは反対方向に高速で回転し、ローターが回転するにつれて作動容積が周期的に変化し、空気輸送中に空気圧縮を実現します。スクリューブロワーの動作サイクルは、吸入、圧縮、排気の3つのプロセスに分けることができます。サイクルプロセスは次のとおりです。

1. 吸入プロセス
図①：空気は吸入口からローターの歯の間の容積に入ります。ローターが回転すると、歯の間の容積は連続的に拡大します。

図②：歯の間の容積が最大に達すると、歯の間の容積は吸入口から切り離され、吸入プロセスが終了します。

2. 圧縮プロセス
図③：圧縮中

3. 排気プロセス
図④：歯間の容積が排気口に接続されると、排気プロセスが開始されます。ローターの回転中、歯の間の容積は連続的に減少し、圧縮空気を排気管に送ります。このプロセスは、容積が設計データに達するまで続きます。


特徴
低エネルギー消費
断熱圧縮の原理を採用することにより、オイルフリースクリューブロワーの総効率は75％を超え、従来のブロワーよりも20％〜35％高くなっています。また、より高い排気圧力とより低い圧力パルスを特徴としています。

低騒音
スクリューローターの空力騒音は非常に小さく、出力は安定しており、内部空気の突然の放出を排除します。波型の入口と通気口は、気流の変動を最小限に抑え、ブロワーの騒音は従来のタイプよりも少なくなります。

インテリジェント制御

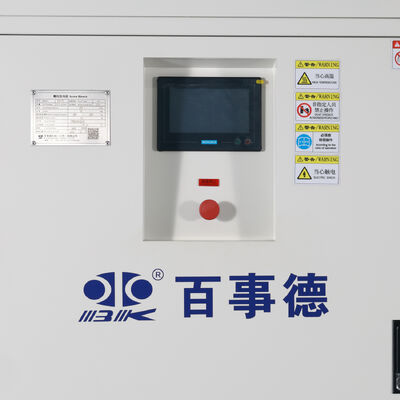

インテリジェントPLC制御、リモートコントロール、および複数の通信モードが利用可能であり、操作とメンテナンスに便利です。

低コスト
最適化された構造設計により、エネルギー消費が少なくなり、製品の耐久性が確保されます。同時に、軽量（負荷）ユニットは特別なインフラストラクチャなしでスムーズに動作するため、顧客のコストを節約できます。
