BLG109A DN65 自潤滑 安定した空気流 高圧 低騒音 油のないスクリューブローバー

スクリューブロワーについて

主な特徴:
1、オイルフリースクリューブロワーの雄ローターと雌ローターは精密に設計されています。ルーツブロワーと比較して、キャビティ内で内部圧縮を実現でき、同じエネルギー消費条件下で、より高い効率と20％高い省エネ性能を発揮します。

2、安定した気流、圧力変化時の気流変動が少ない。

3、高圧、低騒音に対応。

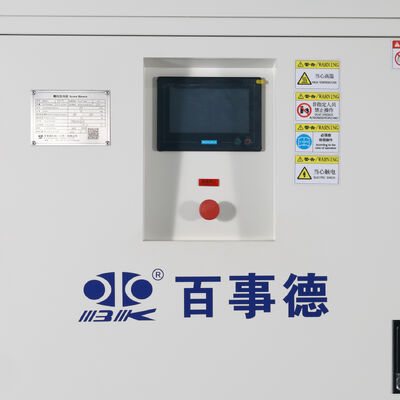

4、PLCインテリジェントリモートコントロールとさまざまな通信方法が利用可能で、運用管理に便利です。

スクリューブロワーは、キャビティ内の空気輸送中に内部圧縮を実現するため、スクリューブロワーは従来のブロワーの利点のほとんどを持ち、同時に高い効率を発揮します。

空気輸送と圧縮のプロセスは連続的かつ段階的であるため、気流の脈動が低く、排気騒音と温度制御は従来のブロワーよりも優れています。

近年開発された新型ロータリーブロワーとして、スクリューブロワーは、そのシンプルな構造、安定性、省エネ性、低騒音性から、曝気、ガス水逆洗、酸化脱硫、流動化/均質化プロセス、空気輸送などに使用され始めています。


構成

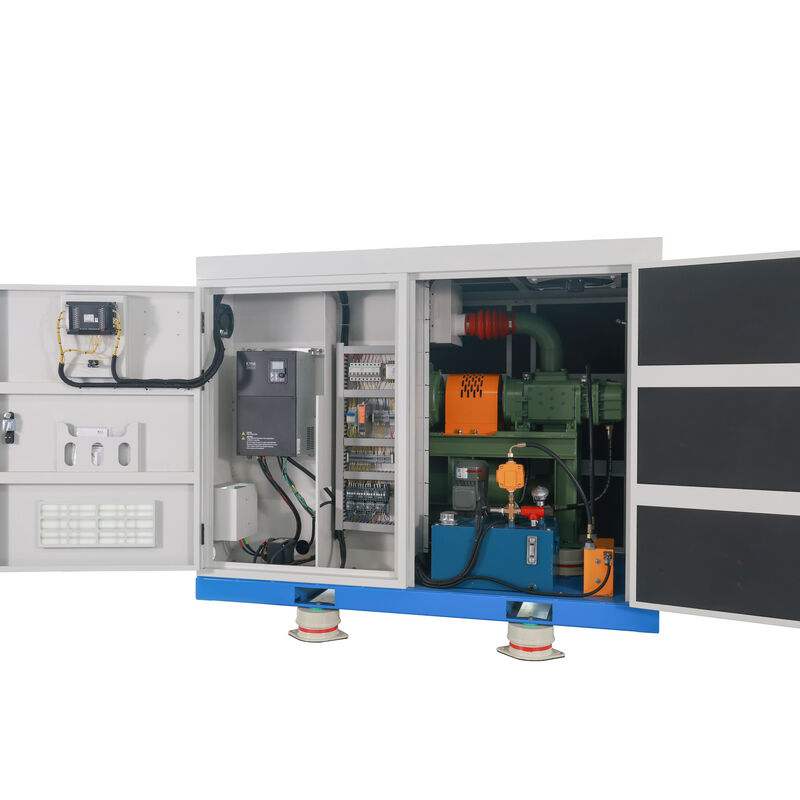

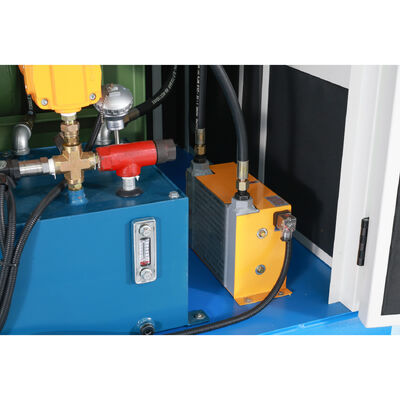

スクリューブロワーは、ブロワーエンクロージャー、ブロワー本体、モーター、エアフィルター、サイレンサー、オイルポンプタンク、オイルフィルターで構成されています。

スクリューブロワーの主要コンポーネントとして、ブロワー本体の構造はブロワーの性能を直接決定します。本体は、ケーシング、スクリューローター、ギアボックス、ベアリング、シャフトシールなどで構成されています。


 作動原理

スクリューブロワーの作動原理は、2つの平行な雌ローターと雄ローターが「∞」字型のシリンダー内で互いに噛み合い、作動容積を形成することです。同期ギアを介して、ローターは反対方向に高速で回転し、作動容積は

ローターが回転するにつれて周期的に変化し、空気輸送中に空気圧縮を実現します。スクリューブロワーの作動サイクルは、吸入、圧縮、排気の3つのプロセスに分けられます。サイクルプロセスは次のとおりです。

1. 吸入プロセス

図①：空気が吸入口からローターの歯の間の容積に入ります。ローターが回転すると、歯の間の容積は連続的に拡大します。

図②：歯の間の容積が最大に達すると、歯の間の容積は吸入口から切り離され、吸入プロセスが終了します。

2. 圧縮プロセス

図③：圧縮中

3. 排気プロセス

図④：歯間の容積が排気口に接続されると、排気プロセスが開始されます。ローターの回転中、歯の間の容積は連続的に減少し、圧縮空気を排気管に送ります。このプロセスは、容積が設計データに達するまで続きます。

主な特徴

1、オイルフリースクリューブロワーの雄ローターと雌ローターは精密に設計されています。ルーツブロワーと比較して、キャビティ内で内部圧縮を実現でき、同じエネルギー消費条件下で、より高い効率と20％高い省エネ性能を発揮します。

2、安定した気流、圧力変化時の気流変動が少ない。

3、高圧、低騒音に対応。

4、PLCインテリジェントリモートコントロールとさまざまな通信方法が利用可能で、運用管理に便利です。

用途

廃水処理： 生物学的プロセスにおける可変曝気需要。

工業プロセス： 空気輸送、発酵、または安定した気流を必要とする製造。

HVACシステム：大規模施設における効率的な空気処理。

考慮すべき仕様

1、風量（m³/minまたはCFM）

2、圧力範囲（barまたはpsi）

3、モーター定格出力（kW）と効率クラス（例：IE5）

4、騒音レベル（dB）と冷却方法（空冷/水冷）。
