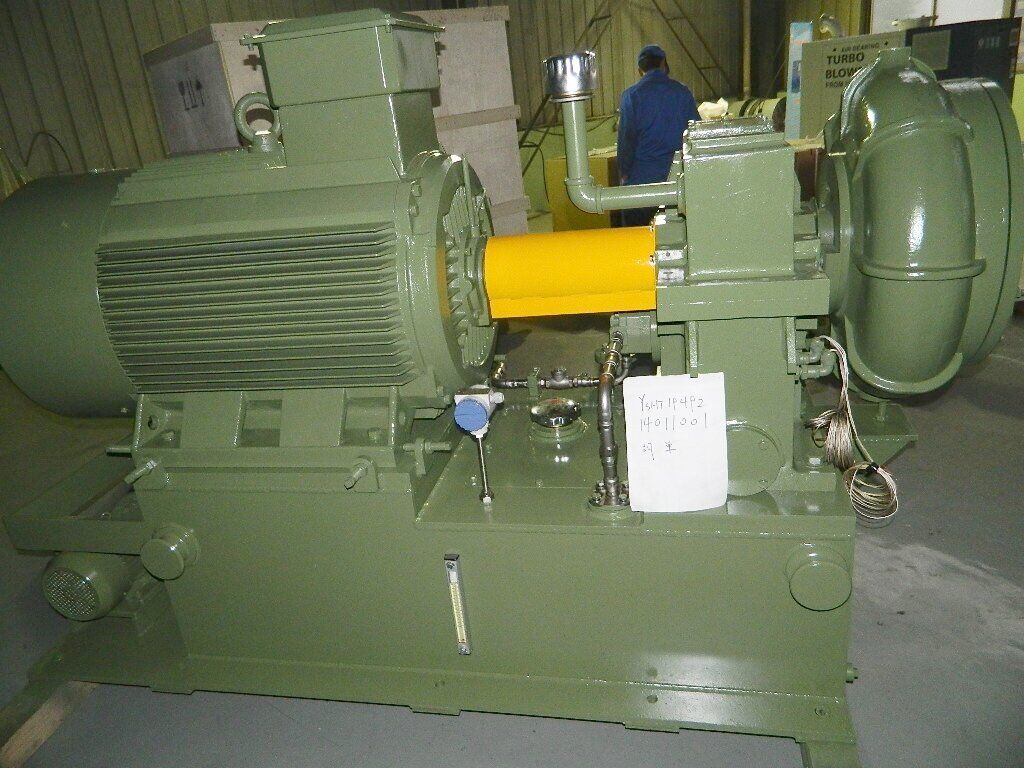

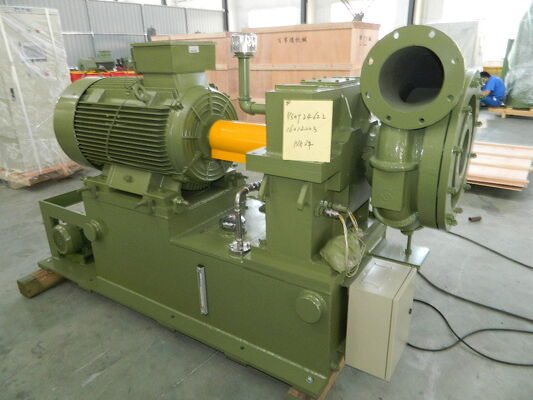

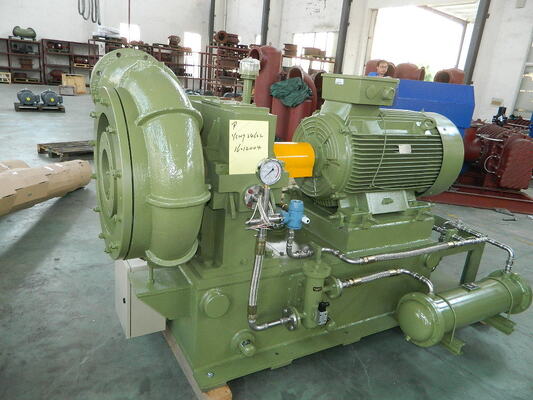

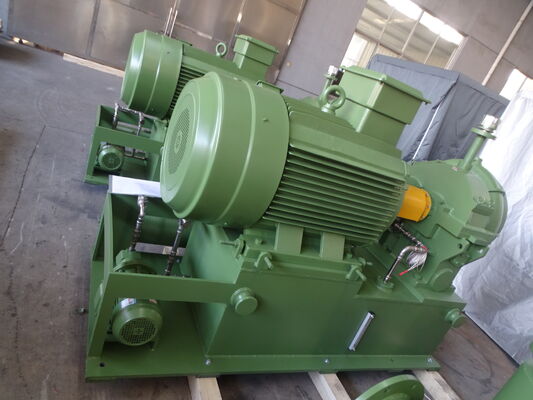

GS400シリーズ,PLC制御,単段階高速遠心分離水処理装置

1、インレットガイドベーン装置
インレットガイドベーン装置は9枚のベーンで構成され、インペラ前に設置され電動オペレータにより開度が制御されます。電気オペレータは、制御盤から 4 ～ 20mA の信号を受信すると、羽根の開度を調整します (開度の値は電気オペレータのパネルと制御画面の両方に表示されます)。これにより、ガスが羽根車に流入する前に入口ガイドベーン装置が動作し、45 ～ 100% の風量調整機能が実現されます。

2、ボリュート
信頼性の高い空気圧性能と高効率を実現するために最適なボリュートランナーを採用し、全多変量効率85%を達成しました。




3、ステップアップボックス
ヘリカルタイプの増速ギヤを搭載しています。ギヤは拡散硬化処理を施しており、高速回転にも優れ長寿命です。


バビット金属表面を有する滑りタイプのベアリングを採用しています。ベアリングは軸の支持と冷却のために潤滑膜を形成しており、低摩擦、高い耐ノック性、信頼性の高い性能と長寿命を備えています。



4、高効率インペラ
インペラは三元混合セミオープンタイプで、三次元理論に基づいて設計されています。インペラの曲線はシミュレーションのために繰り返し選択されます。

コンピュータ上での動作条件を正確に把握し、実際のガスの流れに合わせてより適切に適合させます。同時に、遠心力によるベーンの変形を低減し、効率の信頼性を向上させます。
インペラと高速シャフトにはアドバンスコネクションタイプを採用しており、出荷前にインペラの過速度テストやダイナミックバランステストを実施し、送風機の高性能を確保しています。
インペラの材質はオプションで、エアロメタル、ステンレス鋼、またはカスタムの要求に応じて利用できるその他の材質です。



ブロワの構造

Gsシリーズ遠心ブロワは、単段カンチレバー、アキシャル入口、ラジカル排出構造を特徴としています。サクションパイプに空気が入り、

インレットフィルター設定からインレットガイドベーン装置を設定します。主駆動モーターはカップリングとステップアップボックスに接続されています。始動時、
増速ギアは三元混合セミオープンインペラを駆動して動力用のガスを生成し、ガスはベーンレスディフューザーを介して排出され、

ボリュートチャンバー。


GSシリーズブロワー性能曲線
GSシリーズは一段カンチレバー、アキシャル入口、ラジカル排出構造を特徴とする遠心ブロワです。サクションパイプに空気が入り、

入口設定からの入口ガイドベーン装置。主駆動モーターはカップリングと昇圧ボックスに接続されています。発進時は増速ギア

三元混合セミオープンインペラを駆動して動力用のガスを生成し、ガスはベーンレスディフューザーとボリュートチャンバーを通って排出されます。

ブロワー制御システム

高度な自動化と信頼性

自動調整インテリジェント機器またはプログラマブル ロジック コントロール (PLC) とマンマシン会話インターフェイスを使用して、運転プロセス全体にエアフローの自動/手動調整を実現します。GS シリーズ ブロワー制御システムには、ブロワー、ステップアップ ボックス、モーター、潤滑剤ステーション、入口が含まれます。

フィルター、エアリリーフ調整バルブ、シャフト振動、アンチサージシステムなど。デジタルディスプレイタッチスクリーンコントロールパネルを採用し、対応するソフトウェアを通じて完全な制御と調整を処理できます。同時に、さまざまな故障を記録し、インテリジェントに故障を診断することができます。

失敗の原因を示唆します。

自動制御システムの重要なコンポーネントは、制御システムの精度、信頼性、容易なメンテナンスを確保するために輸入されたものです。

リモートモニター

制御システムはインターネットまたは GPRS エミッターを介して測定データを送信できます。お客様は弊社 Web サイト (http://www.bk.com.cn) にログインして稼働状況を監視できます。その間、当社は定期的に監視し、重要な監視ポイントや異常情報を送信します。

ショートメッセージまたはメールでお客様に連絡します。この遠隔監視システムは、ブロワーの安全な運転をさらに保証します。
