BKD 高血圧1.0-1.5kgf/cm2 圧力,水冷却, 2段階, 3つのロブルーツ 空気吹き風機

BKD 高血圧1.0-1.5kgf/cm2 圧力,水冷却, 2段階, 3つのロブルーツ 空気吹き風機

BKD 高血圧1.0-1.5kgf/cm2 圧力,水冷却, 2段階, 3つのロブルーツ 空気吹き風機

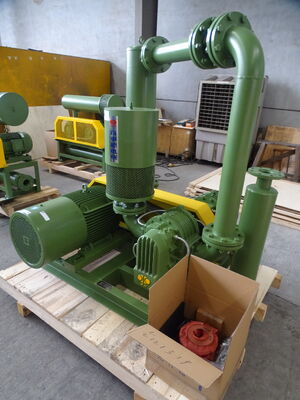

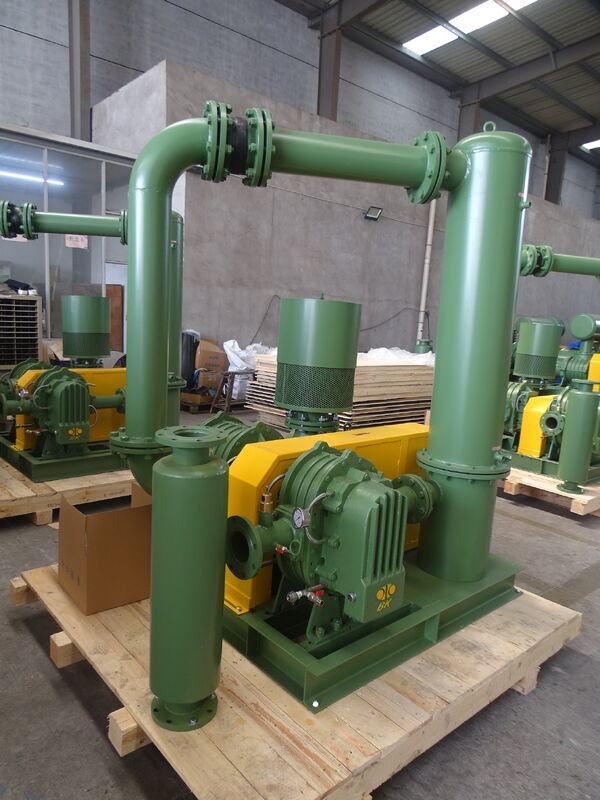

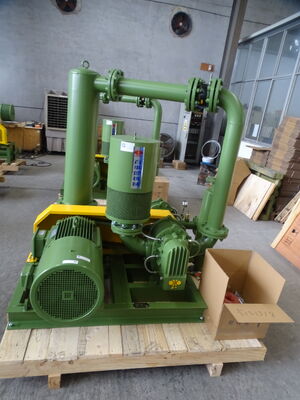

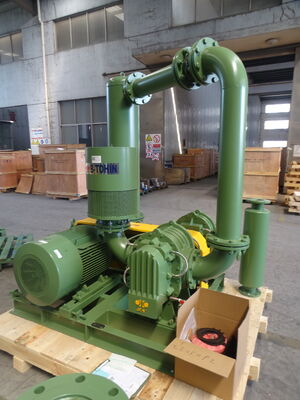

BKD High Pressure ,1.0-1.5 kgf/cm² Pressure, Water Cooling , Two Stages, Three Lobe Roots Air Blower
BKD 高血圧1.0-1.5kgf/cm2 圧力,水冷却, 2段階, 3つのロブルーツ 空気吹き風機
商品の詳細:
起源の場所: 中国
ブランド名: BK
証明: ISO9001 / ISO14001/CE
モデル番号: BKD-1000
お支払配送条件:
最小注文数量: 1セット
価格: USD 25000-32000 per set
パッケージの詳細: 輸出用木製ケース
受渡し時間: 30営業日
支払条件: LC、T/T
供給の能力: 毎月20セット
連絡先
詳細製品概要
名前: 3つの葉根吹風機 材料: 鋳鉄
スピード: 850-1600/1050-1800rpm 港dia: 65 (((2.5 ")
プレッシャー: 1.0～1.5kgf/cm2 冷却タイプ: 水
電圧: 380V/400V/415V/440V/カスタマイズ 頻度: 50Hz/60Hz
装置の種類:: 水平または垂直 適合ブロワー: BKW5006+BKW5003
冷却水: 32L/分 入口空気の流れ: 3.32-8.77 m³/分
ハイライト:

2段3葉ルーツブロワー

,

水冷式ルーツブロワー

,

1.0-1.5 kgf/cm² ルーツブロワー

1 BKDタイプ  ルーツブロワー



BKD二段ブロワーは、2台のBKWブロワーを直列に組み合わせたもので、単段ブロワーの圧力限界を超えることができます。一次ブロワーから排出される高温ガスは、二次ブロワーに入る前に中間クーラーで冷却されるため、温度が規定値を超えず、二次ブロワーの良好な運転を保証します。



BKDシリーズは二段ルーツブロワーであり、2台のBKWブロワーを直列に接続し、単段のものと比較して最高圧力を超えます。また、第一段と第二段の間に中間冷却システムがあり、第二段ブロワーへの空気流の標準温度を保証します。



2 製品仕様



タイプ 適合ブロワー

ポート径

（MM）

圧力

（kgf/cm²）

 回転数（rpm） 吸込風量（m³/min）

軸動力

（kw）

 冷却水（L/min）
Ⅰ Ⅱ
BKD-1000 BKW5006+BKW5003 65(2.5") 1.0-1.5 850-1600 1050-1800 3.32-8.77 10.18-24.26 32
BKD-2000 BKW6008+BKW6005 80(3") 1.0-1.5 850-1500 850-1500 6.05-14.74 16.43-38.89 40
BKD-3000 BKW7011+BKW7006 100(4") 1.0-1.5 850-1500 1000-1650 13.93-29.31 30.21-69.27 50
BKD-4000 BKW8016+BKW7011 150(6") 1.0-1.5 850-1400 850-1400 20.82-41.57 49.28-103.6 70
BKD-5000 BKW8024+BKW8016 200(8") 1.0-1.5 850-1400 850-1400 31.97-62.99 77.31-155.6 90
BKD-6000 BKW9030+BKW9020 250(10") 1.0-1.5 850-1400 850-1400 55.17-105.9 124.3-252 120
BKD-7000 BKW10034+BKW10027 300(12") 1.0-1.5 850-1400 850-1400 80.6-150.88 175.2-383.1 160



3 異なる条件における吸込風量（m3/min）と軸動力（KW）



タイプ ポート径 回転数 異なる条件における吸込風量（m3/min）と軸動力（KW） 冷却水
1.0kgf/cm2 1.2kgf/cm2 1.4kgf/cm2 1.5kgf/cm2
10000mmH2O 12000mmH2O 14000mmH2O 15000mmH2O
rpm 0.098Mpa 0.118Mpa 0.137Mpa 0.147Mpa
Ⅰ Ⅱ m3/min KW m3/min KW m3/min KW m3/min KW L/min

BKD-1000

(BKW5006+

BKW5003)

 65(2.5") 850 1050 3.52 10.18 3.35 11.53 3.21 12.74 3.16 13.54 32
1000 1200 4.49 11.80 4.32 13.37 4.17 14.76 4.13 15.68
1150 1350 5.45 13.42 5.28 15.20 5.14 16.78 5.09 17.83
1250 1450 6.10 14.50 5.93 16.42 5.78 18.13 5.74 19.26
1350 1550 6.74 15.58 6.57 17.64 6.42 19.47 6.38 20.69
1500 1700 7.71 17.20 7.54 19.48 7.39 21.50 7.34 22.83
1600 1800 8.35 18.28 8.18 20.70 8.03 22.84 7.99

24.26

BKD 高血圧1.0-1.5kgf/cm2 圧力,水冷却, 2段階, 3つのロブルーツ 空気吹き風機





3 BKD-1000の概略寸法



BKD 高血圧1.0-1.5kgf/cm2 圧力,水冷却, 2段階, 3つのロブルーツ 空気吹き風機









4 その他の付属品



(1) YUSVタイプ無負荷始動弁



(2) 多機能BDFZ-Lタイプエンクロージャー



BKD 高血圧1.0-1.5kgf/cm2 圧力,水冷却, 2段階, 3つのロブルーツ 空気吹き風機 BKD 高血圧1.0-1.5kgf/cm2 圧力,水冷却, 2段階, 3つのロブルーツ 空気吹き風機



  • 無負荷始動弁の作動原理



この弁は主にブロワー、コンプレッサー、スクリュータイプブロワーの配管に使用されます。ブロワー始動時、



空気は弁を通過し、ブロワーは無負荷で運転されます。しばらくすると、配管内外の圧力差により弁が閉じ、



ブロワーの無負荷始動を実現し、機器やモーターへの衝撃を軽減します。



無負荷始動弁の主な特徴



  • 機械構造で合理的な設計、故障なし。
  1. バイパスや電動アクチュエータシステムは不要。低コスト。
  2. 安全弁の代わりとなり、過酷な条件下での始動を保護します。
  3. 取り付けとメンテナンスが容易。
  4. エンクロージャーの主な特徴



  • 遮音のために鋼材とスポンジを使用し、吸音材を埋め込んでいるため、騒音を効果的に低減できます。
  1. 4つのドアがあり、各側面が完全に開くため、日常のメンテナンスに便利です。
  2. 取り外し可能な構造を採用しており、輸送が容易です。
  3. コンパクトな構造で設置面積が少なくて済みます。

タグ:

3つの丸い突出部の根の送風機,

空気運搬の送風機,

丸い突出部の送風機を定着させます

連絡先の詳細
B-Tohin Machine (Jiangsu) Co., Ltd.

コンタクトパーソン: Iris Xu

電話番号: +8615301523076

私達に直接お問い合わせを送信
B-Tohin Machine (Jiangsu) Co., Ltd.
Xijiu Road No.69 環境科学技術産業公園, 江蘇市イキシン
電話番号:86-510-8707-6720
携帯サイト プライバシー政策 ｜ 中国 よい 品質 3 つの丸い突出部の根の送風機 サプライヤー. © 2016 - 2026 B-Tohin Machine (Jiangsu) Co., Ltd.. All Rights Reserved.
BKD  外形寸法図                         単位：mm
タイプ ポート径 モーター出力 A B C D E F G H I J K L M N 0 n Q×h
BKD-1000 65(2.5") 11～30 1450 1500 340 450 200 145 180 / 1000 25 / 1050 1100 1050 805 4 M16×300
BKD-2000 80(3") 15～45 1830 1880 418 530 228 180 200 / 1050 25 / 1160 1210 1150 950 4 M16×300
BKD-3000 100(4") 30～45 1970 2020 508 600 280 190 280 600 1200 25 / 1350 1400 1250 1050 6 M16×400
55～75 650 1300 25 1400 1450 1350
BKD-4000 150(6") 55～90 2050 2200 508 840 275 200 295 720 1440 25 825 1650 1700 1480 1240 8 M16×400
110 770 1540 25 860 1720 1770 1560
BKD-5000 200(8") 75～200 2150 2200 570 1140 295 300 280 875 1750 25 905 1810 1860 1800 1370 8 M16×400
BKD-6000 250(10") 132～200 2350 2800 620 1260 355 335 310 1020 2040 25 975 1950 2000 2100 1500 8 M16×400
220～280(6kv) 1265 2650 25 1040 2080 2130 2580
BKD-7000 300(12") 160～200 3120 2960 1000 1480 465 330 330 1205 2410 25 1150 2300 2350 2460 1800 8 M16×400
220～250(6kv) 1375 2750 25 2800
280～400(6kv) 1435 2870 25 2920
備考：サイズAは参考値であり、サイズBを超えることはありません。
