起源の場所: | 中国 |
ブランド名: | BK |
証明: | ISO9001/ISO14001/CE |
モデル番号: | BKW5006 |
最小注文数量: | 1 セット |
---|---|
価格: | Negotiation |
パッケージの詳細: | 輸出標準的な木の場合 |
受渡し時間: | 5 から 20 仕事日は順序量および指定によって、決まります |
支払条件: | L / C、T / T |
供給の能力: | 毎月100セット |
名前: | 根の回転式丸い突出部の送風機 | タイプ: | 肯定的な変位はタイプ、3つの丸い突出部を定着させます |
---|---|---|---|
空気容量: | 3.08-11.05m3/min | 排出の差動圧力: | 60-100KPA |
モーター力: | 11-30W | 排出の穴: | DN100 (4") |
運転されたタイプ: | 運転される、ベルトおよび滑車によって接続されて自動車に乗って下さい | 設置タイプ: | 垂直、横の利用できるまた |
ハイライト: | 高圧送風機,回転式肯定的な送風機 |

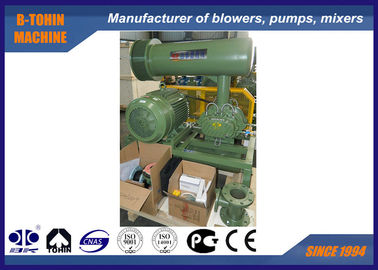

DN100は回転式丸い突出部の送風機、maxiumum圧力100KPAの通気の根の送風機を定着させます
アメリカ人からのもたらされた技術の基盤で、私達は三丸い突出部および水冷の構造が付いているBKWシリーズ根の送風機を開発しました。送風機の単位に送風機を含む密集した構造が、モーター、入口および排出の消音装置、フィルター、適用範囲が広い接合箇所、relesf弁、逆止弁および圧力計あり、また音響エンクロージャおよび制御装置によって装備することができます。
指定
モデル |
BKW5006 |
空気容量 |
3.08-11.05m3/min |
排出の差動圧力 |
60-100KPA |
回転式速度 |
850-2000rpm |
冷水の容積 |
6つのl /min |
モーター タイプ |
11-30KW |
モーター ブランド |
標準: Siemens BeideまたはWannanモーター |
設置タイプ |
標準: 横のタイプ。 |
モーターのない送風機のN.W. |
214kg |
およそパッキング サイズ。 |
送風機のための荷箱:1.4*1*0.75m (L*W*H) 送風機の付属品のための荷箱:1.22*0.66*0.51m (L*W*H) |
適用
1. 通気の廃水処置
2. 汚水処理で影響を及ぼすこと
3. セメントの植物の空気運搬
4. 発電所の塵取り外し
変数シート
モデル | 速度 | 入口容量(m3/min)およびシャフト力(KW) | 冷却 水 |
|||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | ||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||
rpm | m3 /min | KW | m3 /min | KW | m3 /min | KW | m3 /min | KW | m3 /min | KW | L /min | |
BKW5006 港Dia:DN100 (4") |
850 | 3.28 | 6.44 | 3.08 | 7.27 | 6 | ||||||
1000 | 4.29 | 7.58 | 4.09 | 8.55 | 3.91 | 9.69 | 3.73 | 10.83 | ||||
1150 | 5.31 | 8.72 | 5.10 | 9.83 | 4.93 | 11.15 | 4.74 | 12.46 | ||||
1250 | 5.98 | 9.47 | 5.78 | 10.69 | 5.60 | 12.12 | 5.42 | 13.54 | ||||
1350 | 6.66 | 10.23 | 6.45 | 11.55 | 6.28 | 13.09 | 6.10 | 14.63 | 5.94 | 16.17 | ||
1500 | 7.67 | 11.37 | 7.47 | 12.83 | 7.29 | 14.54 | 7.11 | 16.25 | 6.95 | 17.96 | ||
1600 | 8.35 | 12.13 | 8.14 | 13.68 | 7.97 | 15.51 | 7.79 | 17.33 | 7.63 | 19.16 | ||
1750 | 9.36 | 13.26 | 9.16 | 14.97 | 8.98 | 16.96 | 8.80 | 18.96 | 8.64 | 20.96 | ||
1850 | 10.04 | 14.02 | 9.83 | 15.82 | 9.66 | 17.93 | 9.48 | 20.04 | 9.32 | 22.15 | ||
2000年 | 11.05 | 15.16 | 10.85 | 17.10 | 10.67 | 19.39 | 10.49 | 21.67 | 10.33 | 23.95 |
送風機の主体の構造
冷水の流れ方向
送風機のパッケージの集まっているデッサン
規模の標準的な供給
1.シャフトの送風機
2. 入口の消音装置(エア フィルターと)
3. 出口の消音装置
4. 弁を取り除いて下さい
5.逆止弁
6. 適用範囲が広い接合箇所
7. 圧力計
8. 送風機の滑車およびモーター滑車
9. Vベルト
10. ベルト カバー
11.公衆の基盤
12. モーター
