起源の場所: | 中国 |
ブランド名: | BK |
証明: | ISO9001/ISO14001/CE |
モデル番号: | BKW8016 |
最小注文数量: | 1 セット |
---|---|
価格: | 交渉可能 |
パッケージの詳細: | 輸出標準的な木の場合 |
受渡し時間: | 5 から 20 仕事日は順序量および指定によって、決まります |
支払条件: | L / C、T / T |
供給の能力: | 毎月100セット |
Name: | Roots Rotary Lobe Blower | Type: | Positive Displacement Roots Type, three lobes |
---|---|---|---|
Air capacity: | 19.59-42.18 m³/min | Discharge differential pressure: | 60-100KPA |
Motor power: | 30-90 KW | Discharge bore: | DN150(6”) |
Driven type: | motor driven, connected by belt and pulley | Installation type: | horizontal, vertical available also |
ハイライト: | 高圧送風機,回転式丸い突出部の送風機 |

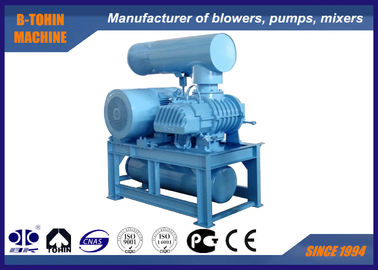

100KPA ルーツブロワー、 容量 2400m3/時 送風機
ルーツブロワーは、空気容量と回転数が比例関係にある容積型ブロワーです。三葉型ブロワーは、1回転あたりに2葉型ブロワーの3倍の吸気と排気を必要とします。2葉型ブロワーと比較して、三葉ルーツブロワーは、2葉ルーツブロワーよりも空気脈動の変化が少ないという特徴があります。
仕様
型式 |
850 |
空気容量 |
19.59-42.18m3/分 |
吐出差圧 |
60-100KPA |
回転速度 |
850-1500rpm |
冷却水流量 |
10 L/分 |
モータータイプ |
30-90KW |
モーターブランド |
標準: シーメンス ベイド または ワンナン モーター |
設置タイプ |
標準: 水平タイプ |
ブロワー本体の正味重量(モーターなし) |
730kg |
梱包サイズ(概算) |
2.1*1.4*2.26m (L*W*H) |
特徴
1. 完全オイルフリーの空気を供給します。
2. 特別設計のローターがスムーズに回転します。
3. 圧力変化に対する容量変化が小さい。
4. 特殊なプロファイルによる高効率。
5. コンパクトな構造で、設置が簡単で安全に使用できます。
用途
1. 石油化学産業
2. 建設材料
3. 電力、冶金
4. 化学肥料
5. 製紙
6. 水産養殖および排水処理、
7. 環境保護産業
パラメータシート
型式 | 速度 | 入口容量(m3/分)と軸動力(KW) | 冷却 | |||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | 水 | |||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | 0.06Mpa | |||||||
0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | rpm | ||||||||
m3/分 | KW | L/分 | KW | L/分 | KW | L/分 | KW | L/分 | KW | L/分 | BKW8016S | |
850 | 20.27 | 30.33 | 19.59 | 33.68 | 10 | 1000 | ||||||
25.32 | 35.68 | 24.65 | 39.63 | 24.02 | 43.57 | 23.44 | 47.52 | 22.88 | 51.47 | ポート径 | ||
1150 | 30.38 | 41.03 | 29.71 | 45.57 | 29.08 | 50.11 | 28.49 | 54.65 | 27.94 | 59.19 | 1250 | |
33.75 | 44.60 | 33.08 | 49.53 | 32.45 | 54.47 | 31.87 | 59.40 | 31.31 | 64.33 | DN150(6") | ||
1400 | 38.81 | 49.95 | 38.14 | 55.48 | 37.51 | 61.00 | 36.92 | 66.53 | 36.37 | 72.05 | 1500 | |
42.18 | 53.52 | 41.51 | 59.44 | 40.88 | 65.36 | 40.29 | 71.28 | 39.74 | 77.20 | ブロワー本体の構造 |
冷却水の流れ方向
ブロワーパッケージの組立図
標準供給範囲
1. シャフトブロワー
2. 吸気サイレンサー(エアフィルター付き)
3. 排気サイレンサー
4. リリーフバルブ
5. チェックバルブ
6. フレキシブルジョイント
7. 圧力計
8. ブロワープーリーとモータープーリー
9. Vベルト
10. ベルトカバー
11. 公共ベース
12. モーター
