さまざまな種類の送風機の専門の製造業者

 |
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001/CE/GOST |
| モデル番号: | BK7011 |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出標準的な木の場合 |
| 受渡し時間: | 5 から 20 仕事日は順序量および指定によって、決まります |
| 支払条件: | L / C、T / T |
| 供給の能力: | 毎月100セット |
| 空気容量: | 9.66~30.56m3/min | 差動圧力を排出しなさい: | 10-80KPA |
|---|---|---|---|
| モーターパワー: | 11-45kw | 放出孔: | DN150 (6 円) |
| 適用:: | 換気,逆洗浄,気圧輸送,水処理,水泥工場,発電所などに使用される | 主要資料: | 鋳鉄 |
| 技術の起源: | アメリカ合衆国 | 接続された: | ベルトおよび滑車 |
| 冷却される: | 自然な空気で | 名前: | 3つの葉根吹風機 |
| 空気容量: | 30.56m3/min | 圧力: | 0.01Mpa |
| モーターパワー: | 11kw | アウトレットサイズ: | DN150 （6"） |
| 吹風機のRPM: | 1500 | シャフト力: | 7.91KW |
| 電圧: | 380V/400/440V/顧客の要求に応じて | 頻度: | 50HZ/60HZ |
| 適用する: | 廃水処理 | 装置の種類:: | 水平または垂直 |
| ハイライト: | 70KPAは空気圧縮機を定着させます,根の空気圧縮機70kpa,3つの丸い突出部の根の空気圧縮機 |
||

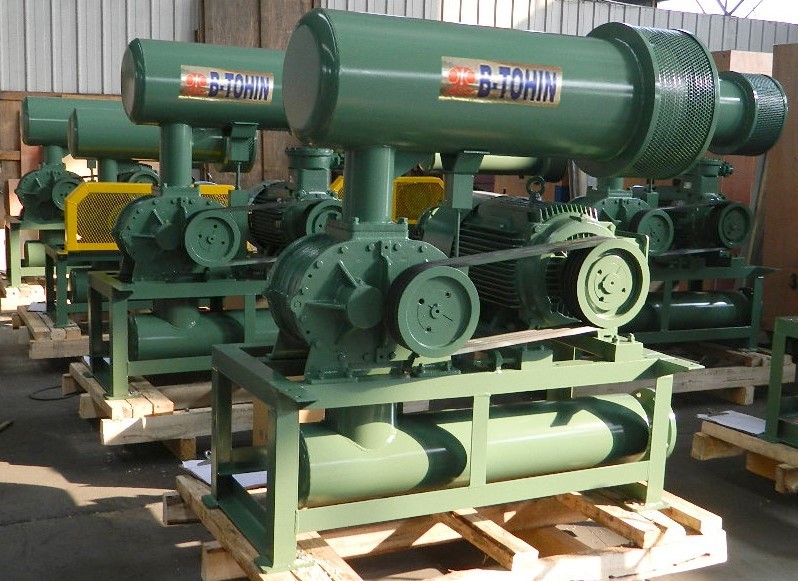

廃水処理のための圧力が10〜80KPAの根気圧圧縮機
鋳鉄ロブルーツ吹風機,ルーツ空気圧縮機,圧力10〜80KPA
B-Tohinは,鋳鉄ロブ根吹風機を生産するプロフェッショナルメーカーです.そして我々は,クライアントの特別な要求に応じて新しい製品を設計し,製造する独立した研究部門を持っています.
仕様:
|
モデル |
BK7011 |
|
空気容量 |
9.66-30.56m3/分 |
|
放出差圧 |
10〜80KPA |
|
回転速度 |
700~1500回転/分 |
|
エンジンの種類 |
11KW-45KW 380/400/415/440V,3PHASES,50/60HZ,周波数モーターも提供されています |
|
自動車ブランド |
標準:シメンス・ベイドまたはザウナモーター シメンスとABBモーター あなたの選択のために |
|
装置の種類 |
標準:水平型 垂直型 あなたのオプションのために利用可能 |
| 色 | RAL6011の標準でカスタマイズ |
|
モーターのない吹風機のN.W. |
477kg |
|
梱包サイズ 約 |
1.8*1.3*2.1m (長さ*幅*高さ) |
特徴:
1円滑な動作のための螺旋型タイミングギア
2コンパクトで柔軟な設置により,ユーザーはより多くの選択肢を得ることができます.
3統合構造のインペラーは,分割構造よりも優れ,電源伝送においてより安定しています.
4完全に耐磨性があり 高温耐性があるフッロゴムで作られた輸入オイルシールを採用します
5低振動と節約的なエネルギー消費
パラメータシート
| モデル | ポート・ディア | スピード | 入力容量 (m3/min) と軸の電源 (KW) | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK7011 | 150 (((6 ") | 700 | 13.16 | 3.69 | 12.29 | 6.46 | 11.62 | 8.80 | 11.07 | 11.63 | 10.57 | 14.64 | 9.66 | 17.45 | ||||
| 850 | 16.42 | 4.48 | 15.55 | 7.85 | 14.88 | 10.68 | 14.33 | 14.12 | 13.83 | 17.78 | 13.40 | 21.22 | 12.88 | 23.08 | ||||
| 1000 | 19.68 | 5.27 | 18.81 | 9.23 | 18.14 | 12.57 | 17.60 | 16.61 | 17.10 | 20.92 | 16.66 | 24.96 | 16.25 | 26.59 | 15.24 | 28.93 | ||
| 1150 | 22.95 | 6.06 | 22.08 | 10.62 | 21.40 | 14.45 | 20.86 | 19.11 | 20.36 | 24.06 | 19.92 | 28.71 | 19.51 | 30.58 | 18.61 | 33.27 | ||
| 1250 | 25.12 | 6.59 | 24.25 | 11.54 | 23.58 | 15.71 | 23.03 | 20.77 | 22.53 | 26.15 | 22.10 | 31.21 | 21.69 | 33.24 | 20.85 | 36.17 | ||
| 1400 | 28.39 | 7.38 | 27.52 | 12.93 | 26.84 | 17.60 | 26.30 | 23.26 | 25.80 | 29.29 | 25.36 | 34.95 | 24.95 | 37.23 | 24.22 | 40.51 | ||
| 1500 | 30.56 | 7.91 | 29.69 | 13.85 | 29.02 | 18.85 | 28.47 | 24.92 | 27.97 | 31.38 | 27.54 | 37.45 | 27.12 | 39.89 | 26.47 | 43.40 | ||
吹風機主体構造
|
違う 違う |
部品名 |
QTYは |
|
違う 違う |
部品名 |
QTYは |
|
違う 違う |
部品名 |
QTYは |
|
1 |
脚 |
2 |
|
9 |
左端カバー |
1 |
|
17 |
オイルタンク |
1 |
|
2 |
六角ボルト |
4 |
|
10 |
丸いピン |
4 |
|
18 |
道具 |
2 |
|
3 |
防塵シール |
1 |
|
11 |
ケース |
1 |
|
19 |
キー |
2 |
|
4 |
駆動回転器 |
1 |
|
12 |
オイルシール |
4 |
|
20 |
軸外套 |
2 |
|
5 |
駆動端ベアリング |
2 |
|
13 |
右端カバー |
1 |
|
21 |
ギアエンドベアリング |
2 |
|
6 |
駆動回転器 |
2 |
|
14 |
ボルト |
16 |
|
22 |
ローヤリングプレート |
2 |
|
7 |
粉塵カバー |
1 |
|
15 |
呼吸器 |
1 |
|
23 |
調節可能なパッド |
複数 |
|
8 |
脂質のある乳首 |
2 |
|
16 |
ボルト |
8 |
|
24 |
磁性ナッツ |
1 |
吹風器の組装図
適用範囲の標準供給
1. 裸のシャフト吹風機
2. 緩衝弁
3. ワッフルチェックバルブ (スライムタイプ)
4. 入口サイレンサー (空気フィルター付き)
5. 放出サイレンサー
6公共のベース (ベルトカバー)
7. 柔らかいゴム接頭とショック吸収器
8. モーターポリー
9. 圧力計
10Vベルト
11. ボルト,ナッツ,その他の接続部品
12. 電動3相モーター
