さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001/CE |
| モデル番号: | BK6005 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出標準的な木の場合 |
| 受渡し時間: | 5から20仕事日は順序量および指定によって、決まります |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1ヶ月あたりの100セット |
| 空気容量: | 4.22-11.74 m³/分 | 排出差圧: | 10-80 kpa |
|---|---|---|---|
| モーターパワー: | 5.5-22kw | 放出孔: | DN80 （3"） |
| 冷却型: | 空気 | Application:: | 換気,逆洗浄,気圧輸送,水処理,水泥,管の浄化,発電所などに使用される |
| ローヤリング: | NSK,SKFのオプション | 色: | 標準的なRAL6011、またはカスタマイズされる |
| ハイライト: | 80kpa高圧根の送風機,小さい高圧根の送風機,高圧根の回転式丸い突出部の送風機 |
||

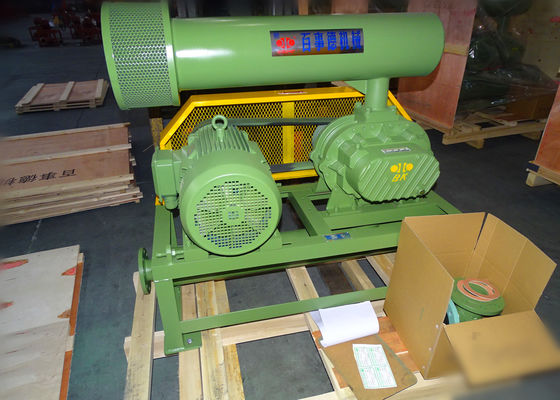

エアレーション三葉ルーツブロワー、ロータリーブロワー、10KPA - 80KPA、送風機
BKについて
BKルーツブロワーは、国家規格に基づいて設計・製造された製品です。
このタイプのブロワーは、曝気装置として下水処理に広く使用されています。
仕様:
|
モデル |
BK6005 |
|
風量 |
4.22-11.74m3/分 |
|
吐出差圧 |
10-80KPA |
|
回転速度 |
850-1800rpm |
|
モータータイプ |
5.5KW-22KW 380/400/415/440V、3フェーズ、50/60HZ |
|
モーターブランド |
標準：シーメンスBeideまたはWannanモーター オプションとしてシーメンスとABBモーター |
|
設置タイプ |
標準：水平タイプ。 オプションとして垂直タイプも利用可能 |
|
ブロワー（モーターなし）のN.W. |
241 kg |
|
梱包サイズ（概算） |
1.5*1.05*1.75m（長さ*幅*高さ） |
特徴:
1. スムーズな動作のためのヘリカルタイプのタイミングギア
2. コンパクトで柔軟な設置により、ユーザーはより多くの選択肢を得られます。
3. インペラーとシャフトの一体構造により、分割構造の欠点を回避
4. 耐摩耗性と耐高温性に優れたフッ素ゴム製のSKFオイルシールを装着。
5. 低振動と低消費電力。
パラメータシート
| モデル | ポート径（MM） | 速度 | 入口空気流量（m3/min）と軸出力（KW） | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK6005 | 80 (3") | 850 | 5.01 | 1.66 | 4.58 | 2.95 | 4.26 | 3.90 | 3.99 | 4.87 | 3.75 | 6.00 | 3.54 | 7.13 | ||||
| 1000 | 6.07 | 1.95 | 5.65 | 3.47 | 5.33 | 4.59 | 5.05 | 5.73 | 4.82 | 7.06 | 4.60 | 8.39 | 4.40 | 9.45 | 4.22 | 10.73 | ||
| 1150 | 7.13 | 2.24 | 6.71 | 3.99 | 6.39 | 5.28 | 6.11 | 6.59 | 5.88 | 8.12 | 5.67 | 9.65 | 5.46 | 10.87 | 5.29 | 12.33 | ||
| 1250 | 7.84 | 2.44 | 7.42 | 4.34 | 7.10 | 5.74 | 6.82 | 7.16 | 6.59 | 8.82 | 6.38 | 10.49 | 6.17 | 11.82 | 5.99 | 13.41 | ||
| 1400 | 8.91 | 2.73 | 8.48 | 4.86 | 8.16 | 6.43 | 7.89 | 8.02 | 7.65 | 9.88 | 7.44 | 11.74 | 7.23 | 13.24 | 7.06 | 15.02 | ||
| 1500 | 9.61 | 2.92 | 9.19 | 5.21 | 8.87 | 6.89 | 8.59 | 8.60 | 8.36 | 10.59 | 8.15 | 12.58 | 7.94 | 14.18 | 7.76 | 16.09 | ||
| 1650 | 10.68 | 3.22 | 10.25 | 5.73 | 9.93 | 7.58 | 9.66 | 9.46 | 9.42 | 11.65 | 9.21 | 13.84 | 9.00 | 15.60 | 8.83 | 17.70 | ||
| 1800 | 11.74 | 3.51 | 11.31 | 6.25 | 11.00 | 8.27 | 10.72 | 10.32 | 10.49 | 12.71 | 10.27 | 15.10 | 10.07 | 17.02 | 9.89 | 19.31 | ||
ブロワー本体の構造
|
No. |
部品名 |
数量 |
|
No. |
部品名 |
数量 |
|
No. |
部品名 |
数量 |
|
1 |
フット |
2 |
|
9 |
左端カバー |
1 |
|
17 |
オイルタンク |
1 |
|
2 |
六角ボルト |
4 |
|
10 |
丸ピン |
4 |
|
18 |
ギア |
2 |
|
3 |
防塵シール |
1 |
|
11 |
ケーシング |
1 |
|
19 |
キー |
2 |
|
4 |
駆動インペラー |
1 |
|
12 |
オイルシール |
4 |
|
20 |
アキシャルスリーブ |
2 |
|
5 |
ベアリング |
2 |
|
13 |
右端カバー |
1 |
|
21 |
ベアリング |
2 |
|
6 |
従動インペラー |
2 |
|
14 |
ボルト |
16 |
|
22 |
ベアリングプレート |
2 |
|
7 |
ダストカップ |
1 |
|
15 |
ブリーザー |
1 |
|
23 |
調整パッド |
いくつか |
|
8 |
グリースニップル |
2 |
|
16 |
ボルト |
8 |
|
24 |
マグネットナット |
1 |
ブロワーパッケージの組立図
標準供給範囲
1. ブロワー本体
2. 圧力逃がし弁
3. チェックバルブ
4. 入口サイレンサー（エアフィルター付き）
5. 吐出サイレンサー
6. 公共ベース（ベルトカバー付き）
7. ラバーフレキシブルジョイントとショックパッド
8. モータープーリー
9. 圧力計
10. Vベルト
11. ボルトとナット、その他の接続部品
12. 電動モーター
