プロフェッショナル鍛造鉄圧力 10-80KPA の 3 葉根吹風機

商品の詳細:

起源の場所:	中国
ブランド名:	BK
証明:	ISO9001 / ISO14001 / CE
モデル番号:	BK5003

お支払配送条件:

最小注文数量:	1 セット
価格:	交渉可能
パッケージの詳細:	輸出標準的な木の場合
受渡し時間:	5 から 20 仕事日は順序量および指定によって、決まります
支払条件:	L / C、T / T
供給の能力:	110 SETS / 月

詳細製品概要

空気容量:	3.43 - 7.15 m3/min	名前:	3つの葉根吹風機
差動圧力を排出しなさい:	10-80 kpa	モーターパワー:	5.5-7.5 KW/11-15 KW
主要資料:	鋳鉄	技術の起源:	アメリカ合衆国
冷却される:	自然な空気で	吹風機のRPM:	850-2000
電圧:	380V/400V/415V/440V/カスタマイズ	頻度:	50Hz/60Hz
装置の種類::	水平または垂直
ハイライト:	3 つの丸い突出部の根の送風機 , 空気運搬の送風機

鉄製の根根ローブ吹風機圧力が10~80KPA

B-Tohinは,鍛錬鉄ロブルーツ吹風機を製造するプロのメーカーです.そして我々は,クライアントの特別な要求に応じて新しい製品を設計し,製造する独立した研究部門を持っています.

仕様:

モデル	BK5003
空気容量	3.43−7.15 m3 / min
放出差圧	10〜80KPA
回転速度	850〜2000回転/分
エンジンの種類	5.5-7.5KW /11-15KW
自動車ブランド	標準:シメンス・ベイドまたはザウナモーターシメンスとABBモーターあなたの選択のために
装置の種類	標準:水平型垂直型あなたのオプションのために利用可能
色	RAL6011の標準でカスタマイズ
梱包サイズ約	1.81.32.1m (長さ幅高さ)

特徴:

1円滑な動作のための螺旋型タイミングギア

2コンパクトで柔軟な設置により,ユーザーはより多くの選択肢を得ることができます.

3統合構造のインペラーは,分割構造よりも優れ,電源伝送においてより安定しています.

4低騒音と振動,コンパクトで省エネのエネルギー消費

5設置の柔軟性のために入口と出口のベアリング構造.

パラメータシート

モデル	ポート・ディア	スピード	入力容量 (m3/min) と軸の電源 (KW)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
			1000mmH2O		2000mmH2O		3000mmH2O		4000mmH2O		5000mmH2O		6000mmH2O		7000mmH2O		8000mmH2O
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
		rpm	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BK5003	65 (((2.5 ")	850	2.67	0.95	2.39	1.58	2.19	2.40	2.01	2.72	1.86	3.31	1.72	3.9
		1000	3.25	1.12	2.98	1.85	2.77	2.83	2.60	3.20	2.44	3.89	2.31	4.59
		1150	3.84	1.29	3.56	2.13	3.36	3.25	3.18	3.68	3.03	4.48	2.89	5.28	2.76	6.27
		1250	4.23	1.40	3.95	2.32	3.75	3.53	3.57	4.00	3.42	4.87	3.28	5.74	3.15	6.81
		1350	4.62	1.52	4.34	2.50	4.14	3.82	3.96	4.32	3.81	5.25	3.67	6.19	3.54	7.36	3.43	8.30
		1500	5.20	1.69	4.93	2.78	4.72	4.24	4.55	4.80	4.39	5.84	4.26	6.88	4.13	8.17	4.01	9.22
		1600	5.59	1.80	5.32	2.97	5.11	4.52	4.94	5.11	4.78	6.23	4.65	7.34	4.52	8.72	4.40	9.83
		1750	6.18	1.97	5.91	3.24	5.70	4.95	5.52	5.59	5.37	6.81	5.23	8.03	5.10	9.54	4.99	10.75
		1850	6.57	2.08	6.30	3.43	6.09	5.23	5.91	5.91	5.76	7.20	5.62	8.49	5.50	10.08	5.30	11.37
		2000	7.15	2.25	6.88	3.71	6.67	5.65	6.50	6.39	6.35	7.78	6.21	9.18	6.08	10.90	5.96	12.29

吹風機主体構造

プロフェッショナル鍛造鉄圧力 10-80KPA の 3 葉根吹風機 0

違う違う	部品名	QTYは	違う違う	部品名	QTYは	違う違う	部品名	QTYは
1	脚	2	9	左端カバー	1	17	オイルタンク	1
2	六角ボルト	4	10	丸いピン	4	18	道具	2
3	防塵シール	1	11	ケース	1	19	キー	2
4	駆動回転器	1	12	オイルシール	4	20	軸外套	2
5	駆動端ベアリング	2	13	右端カバー	1	21	ギアエンドベアリング	2
6	駆動回転器	2	14	ボルト	16	22	ローヤリングプレート	2
7	粉塵カバー	1	15	呼吸器	1	23	調節可能なパッド	複数
8	脂質のある乳首	2	16	ボルト	8	24	磁性ナッツ	1

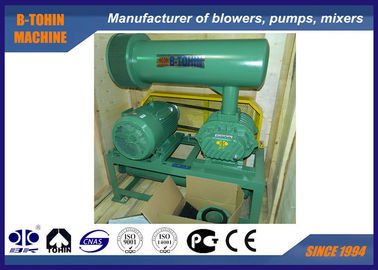

吹風器の組装図

プロフェッショナル鍛造鉄圧力 10-80KPA の 3 葉根吹風機 1

適用範囲の標準供給

1. 裸のシャフト吹風機

2. 緩衝弁

3. ワッフルチェックバルブ (スライムタイプ)

4. 入口サイレンサー (空気フィルター付き)

5. 放出サイレンサー

6公共のベース (ベルトカバー)

7. 柔らかいゴム接頭とショック吸収器

8. モーターポリー

9. 圧力計

10Vベルト

11. ボルト,ナッツ,その他の接続部品

12. 電動3相モーター

製品概要の次元

プロフェッショナル鍛造鉄圧力 10-80KPA の 3 葉根吹風機 2

BK図面寸法表																	単位:mm
タイプ	ポート・ディア	モーターパワー	A について	B について	C について	D	E について	F について	G	H	K	M について	N	0	P	Q について	4-M16×h	体重 ((kg)
BK4005	40 (((1.5 ")	1.5 ̇4	700	590	90	90	456	194	215	827	129	300	370	95	130	18	4-M16×300	65
BK4007	50 (((2")	1.5 五五5	820	640	90	90	457	185	236	872	151	370	440	105	130	18	4-M16×300	92
BK5003	65 (((2.5 ")	5.5・75	1190	940	90	200	532	172	200	1072	133	346	410	115	190	18	4-M16×300	171
		11・15										474	538
BK5006	100 (((4 ")	5.5・75	1220	980	90	228	592	199	234	1216	170	369	433	150	230	18	4-M16×300	204
		11・15										489	553
		18.5 ̇22										534	598
BK5009	100 (((4 ")	5.5・75	1255	984	110	192	608	204	272	1225	163	325	409	150	230	18	4-M16×300	239
		11~15										428	512
		18.5 ̇22										473	557
BK6005	80 (((3")	5.5・75	1330	1054	100	221	598	179	237	1162	161	332	406	135	200	18	4-M16×300	241
		11~15										458	532
		18.5 ̇22										493	567
BK6008	125 (((5 ")	5.5・75	1335	1084	110	222	688	206	297	1375	150	300	385	165	250	18	4-M16×400	290
		11・15										410	495
		18.5 ̇22										455	540
		30										495	580
		37・45										560	645
BK6015	150 (((6 ")	11・22	1340	1064	113	222	748	232	364	1460	238	476	573	180	280	24	4-M16×400	380
		30										539	636
		37・45										563	660
BK7006	100 (((4 ")	11~15	1495	1214	113	282	725	205	254	1432	198	489	563	150	230	18	4-M16×400	385
		18.5 ̇22										534	608
		30										574	648
		37・45										636	710
BK7011	150 (((6 ")	11・15	1495	1200	123	271	829	232	324	1484	190	443	536	180	280	24	4-M16×400	477
		18.5 ̇22										457	550
		30										497	590
		37・45										559	652
BK7018	200 (((8 ")	11・45	1550	1250	125	271	894	266	413	1660	279	558	647	190	350	24	4-M16×400	564
		55										628	717
BK8016S	150 (((6 ")	30・90	1658	1390	105	283	962	332	413	1862	217	670	780	180	280	24	4-M16×400	730
BK8024S	200 (((8 ")	22 円90	1750	1490	105	345	1010	284	452	1890	334	780	875	190	350	24	4-M16×400	800
BK9020S	200 (((8 ")	30・132															4-M16×400
BK9030S	250 (((10 ")	37・90	2140	1840	105	385	1056	294	544	2118	344	808	918	230	360	38	4-M16×400	1300
		110~220										960	1070
BK10027S	300 (((12 ")	37~90	2070	1750	105	375	1144	289	587	2274	334	860	970	245	380	38	4-M16×400	1600
		10 円 220	2210	1890								960	1070
BK10034S	350 (((14 ")	75315	2255	1940	105	455	1268	344	642	2347	432	990	1100	260	440	38	4-M16×400	1900
BK12034とBK12042の寸法が特別に提供されます.
スタンdアードアクe申し訳ない吸入口と出口口サイレンサー,圧力ガuベースフレーム吹風機のポリーモーターのロープ,beベルトガードeチェックバルブ
上記の重量は標準アクセサリーのみで,モーターは除く.
