起源の場所: | 中国 |
ブランド名: | BK |
証明: | ISO9001/ISO14001/CE |
モデル番号: | BKW5006 |
最小注文数量: | 台分 |
---|---|
価格: | 2500-3700 USD |
パッケージの詳細: | 木箱 |
受渡し時間: | 25日 |
支払条件: | L / C、T / T |
供給の能力: | 1 ヶ月あたりの 3 セット |
Potr Dia: | 100 (4") | モーター力: | 5.5-30kw |
---|---|---|---|
速度: | 850-2000rpm | タイプの冷却: | 水冷 |
騒音: | 低雑音 | ||
ハイライト: | 3 つの丸い突出部の根の送風機,空気運搬の送風機 |
1つの短い導入

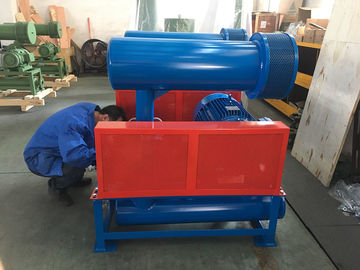

BKWシリーズ根の送風機はBKシリーズ、それからのほとんどの部品を採用します軸受けカバーの水冷を受継ぎます、
延長するか軸受けの温度を減らす働くときことができ、長寿をどれが、またより大きいのがあります
圧力機能。
2つの送風機の働き主義
根の送風機はcubageの送風機であり、回転速度に比例して一定の空気を排出します。
あらゆる回転は、そこに吸収する3回および排気を終える2つの丸い突出部です。2つの丸い突出部によって比較される
送風機、それはより少ない空気脈拍、より小さいロード変更、高力、低雑音および振動です。
2つの平行シャフトは3つの丸い突出部をそれぞれ備えています、すべての丸い突出部は小さい整理およびハウジングを互いに保ちます
中。あらゆる丸い突出部の回転は入口で、ある特定の空気吸収され、ハウジングから中移ります
送風機の排出の港への表面。
2つのシャフトは丸い突出部の間で触れるタイミング歯車によって、回りません従ってそれは最高で回すことができます
中潤滑のない速度。それに次の特徴があります:単に構成;動くこと
滑らかに;良い業績安定。それはさまざまな企業で広く適用されました。
3つの主要なエンジン部分の引くこと
4つの輪郭次元デッサン
輪郭次元シート | ||||||||||||||||||
タイプ | 港Dia | モーター力 | A | B | C | D | E | F | G | H | K | M | N | O | P | Q | n-M16xh | 重量(kg) |
BKW5006 | 100 (4つ) | 5.5~7.5 | 1220 | 980 | 90 | 228 | 592 | 199 | 234 | 1216 | 170 | 369 | 433 | 150 | 230 | 18 | 4-M16X300 | 214 |
11~15 | 489 | 553 | ||||||||||||||||
18.5~22 | 534 | 598 | ||||||||||||||||
30 | 560 | 624 |
5パフォーマンス パラメータ
港Dia | 速度 | 入口の気流(m3/min)および異なった条件のシャフト力(KW) | |||||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | 冷水 | ||||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | |||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | |||||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | L /min | ||
BKW5006 |
100 (4") |
850 | 3.28 | 6.44 | 3.08 | 7.27 | 6 | ||||||
1000 | 4.29 | 7.58 | 4.09 | 8.55 | 3.91 | 9.69 | 3.73 | 10.83 | |||||
1150 | 5.31 | 8.72 | 5.1 | 9.83 | 4.93 | 11.15 | 4.74 | 12.46 | |||||
1250 | 5.98 | 9.47 | 5.78 | 10.69 | 5.6 | 12.12 | 5.42 | 13.54 | |||||
1350 | 6.66 | 10.23 | 6.45 | 11.55 | 6.28 | 13.09 | 6.1 | 14.63 | 5.94 | 16.17 | |||
1500 | 7.67 | 11.37 | 7.47 | 12.83 | 7.29 | 14.54 | 7.11 | 16.25 | 6.95 | 17.96 | |||
1600 | 8.35 | 12.13 | 8.14 | 13.86 | 7.97 | 15.51 | 7.79 | 17.33 | 7.63 | 19.16 | |||
1750 | 9.36 | 13.26 | 9.16 | 14.97 | 8.98 | 16.96 | 8.8 | 18.96 | 8.64 | 20.96 | |||
1850 | 10.04 | 14.02 | 9.83 | 15.82 | 9.66 | 17.93 | 9.48 | 20.04 | 9.32 | 22.15 | |||
2000年 | 11.05 | 15.16 | 10.85 | 17.1 | 10.67 | 19.39 | 10.49 | 21.67 | 10.33 |
23.95 |
6付属品について
(1)標準的な付属品は下記のものを含んでいます:入口および出口の消音装置、圧力計、基盤フレーム、送風機の滑車、
、ベルトpullry、モーター ベルトの監視、安全弁、逆止弁。
(2)上の重量は標準的な付属品だけのため、モーター除きますです。
(3)高圧モーターが装備されている送風機のための次元は特に供給されます。
FAQ
1。情報は何提供するべきです私時照会ですか。
A:空気容量
B:圧力
C:適用
D:使用して下さい環境(温度、大気圧)を
E:必要としますモーターをか。
またはあなたが私達を与える他のスペシャルはより認められて。
2. あなたの保証は何ですか。
私達の保証は12か月の後の受け取りました根の送風機をです。保証期間の間に、無料でのための損なわれた部品を取り替えて下さい。保証期間、連続的で安全な、良質装置操作を保障する時機を得た、良質の技術援助および価格の譲歩の予備品を提供するため。
3. どの位根の耐用年数は送風機ですか。
正常な使用環境
送風機の耐用年数は10年以上です。
B-インペラーの耐用年数は以上60、000時間あります。
C-軸受けの耐用年数は以上50、000時間あります。
D-ギヤの耐用年数は以上60、000時間あります。
4. パッキングのあなたの言葉は何ですか。
A:通常、私達は燻蒸の自由な合板の箱の私達の商品を詰めます。法的にパテントを登録したら、私達はあなたの承認の手紙を得た後あなたの決め付けられた箱の商品を詰めてもいいです。
5. あなたの工場はいかに製品品質を制御しますか。
私達に質の監査課があります。プロダクトを送り出す前に、私達は各プロダクトを点検します。質問題があれば、私達は新しいものを作り出します。
6. あなたの支払い条件は何ですか。
1.前金としてTT 30%および出荷する前の点検の後のTT 70%。
2.100% STGHTの変更できないL/C。
