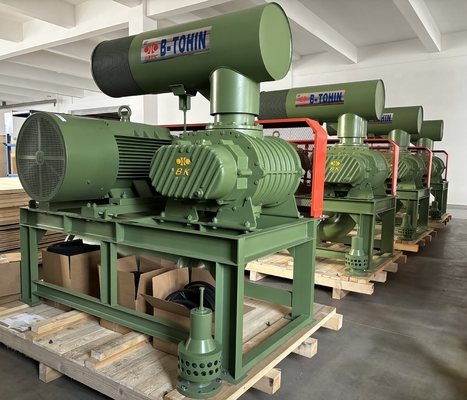

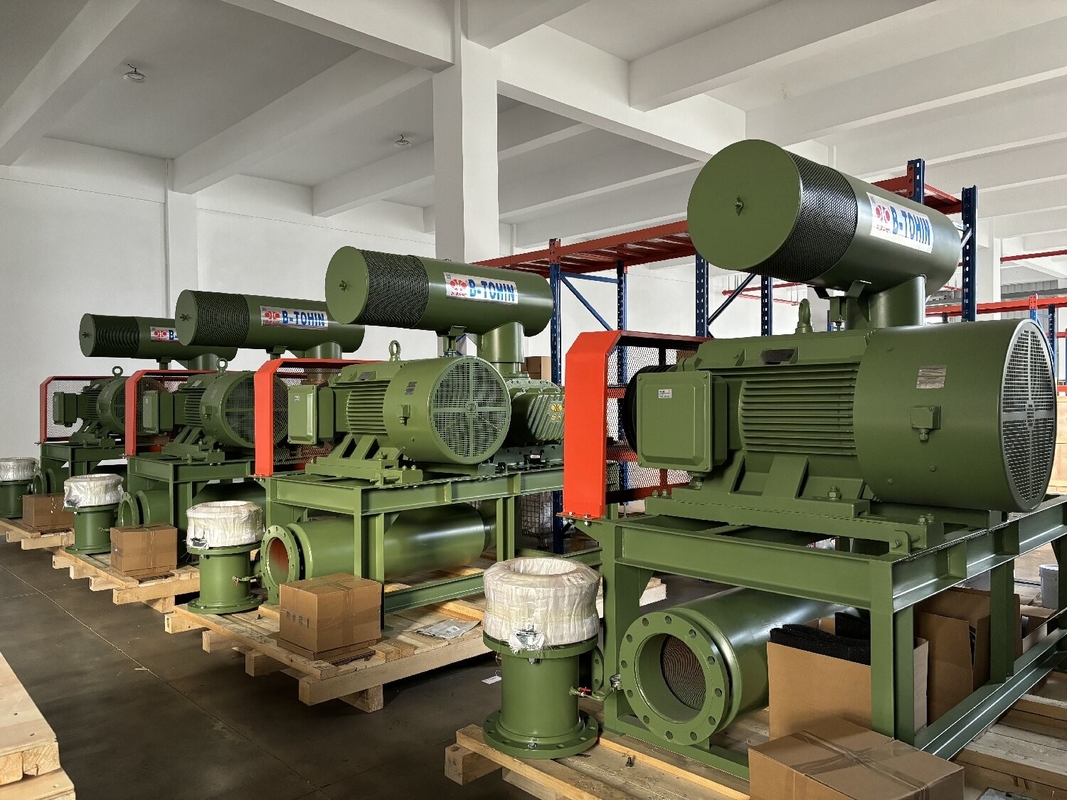

さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001 / ISO14001/CE |
| モデル番号: | BK8024S |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | USD 7890- USD 9860 |
| パッケージの詳細: | 木製ケースをエクスポートします。 |
| 受渡し時間: | 45 の仕事日 |
| 支払条件: | L / C、T / T |
| 供給の能力: | 1 ヶ月あたりの 200 セット |
| 名前: | 3つの葉根吹風機 | 材料: | 鉄 |
|---|---|---|---|
| 気流: | 33.69m3/min-77.85m3/min | 色: | カスタムされた |
| 吹風機のRPM: | 700〜1500回転 | 電圧: | 380V/400V/415V/440V/カスタマイズ |
| 頻度: | 50Hz/60Hz | 応用: | 廃水処理 |
| 装置の種類:: | 水平または垂直 | ||
| ハイライト: | 3 つの丸い突出部の根の送風機,空気運搬の送風機 |
||
BKについて
BKルーツブロワーは、アメリカから導入された技術と国家標準に基づいて設計・製造された製品です。このタイプのブロワーは、シンプルな構造と高い容積効率が特徴です。
仕様:
| モデル | BK8024S |
| 風量 | 33.69m3/分-77.85m3/分 |
| 吐出差圧 | 10-60KPA |
| 回転速度 | 700rpm-1500rpm |
| モータータイプ | 22KW-90KW 380/400/415/440V、3相、50/60HZ |
| 設置タイプ | 標準: 横型。 オプションで縦型も可能です |
| ブロワー本体（モーターなし）の正味重量 | 800 kg |
| 梱包サイズ（約） | 2.35*1.65*2.60m（長さ*幅*高さ） |
| 特徴 | 1. ヘリカルタイプのタイミングギアによりスムーズな運転を実現 2. コンパクトで設置の柔軟性が高く、ユーザーに多くの選択肢を提供します。 3. インペラとシャフトの一体構造により、分割構造ブロワーの欠点を回避 4. フッ素ゴム製の輸入オイルシールを採用し、優れた耐摩耗性と耐熱性を実現。 5. 低騒音、低振動、低消費電力。 |
パラメータ
| モデル | ポート径（mm） | 速度 | 吸込風量（m3/分）と軸動力（KW） | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| rpm | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | ||
| BK8024S | 200(8") | 800 | 40.55 | 19.47 | 38.59 | 24.83 | 37.09 | 30.18 | 35.82 | 35.54 | 34.7 | 40.9 | 33.69 | 46.25 | ||||
| 850 | 43.39 | 20.69 | 41.42 | 26.38 | 39.92 | 32.07 | 38.65 | 37.76 | 37.53 | 43.45 | 36.52 | 49.14 | ||||||
| 900 | 46.22 | 21.90 | 44.25 | 27.93 | 42.75 | 33.96 | 41.48 | 39.98 | 40.36 | 46.01 | 39.35 | 52.03 | ||||||
| 1000 | 51.88 | 24.34 | 49.92 | 31.03 | 48.41 | 37.73 | 47.14 | 44.42 | 46.02 | 51.12 | 45.01 | 57.82 | ||||||
| 1050 | 55.86 | 25.99 | 53.96 | 33.14 | 52.50 | 40.29 | 51.26 | 47.44 | 50.18 | 54.59 | 49.20 | 61.75 | ||||||
| 1150 | 58.61 | 27.17 | 56.71 | 34.65 | 55.24 | 42.12 | 54.01 | 49.60 | 52.93 | 57.08 | 51.95 | 64.55 | ||||||
| 1250 | 64.11 | 29.53 | 62.20 | 37.66 | 60.74 | 45.79 | 59.51 | 53.91 | 58.42 | 62.04 | 57.44 | 70.16 | ||||||
ブロワー部品の説明:
| ケーシング | 鋳鉄HT200製 効率向上のためのENDLESS構造を採用し、CNCセンターで高精度に一度加工 |
| ローター（シャフトとインペラ） | 鋳鉄QT500製 インペラとシャフトは一体で鋳造されています。 NCプレーナーによる加工で高精度を実現 |
| ギアエンドベアリング | GCr15製 NSKブランド、ダブルローアングラコンタクトボールベアリング、アキシアル荷重を支えることができます |
| ドライブエンドベアリング | GCr15製 NSKブランド、円筒ころ軸受 |
| ギア | 20CrMnTi製 よりスムーズなランニングのためのベベル構造 |
| オイルシール | フッ素ゴム製 高温に耐え、長寿命です。 |
作動原理
ルーツブロワーは容積式ブロワーであり、回転速度に比例した一定量の空気を排出します。毎回の回転で、2つのローブが3回の空気の吸込みと排出を完了します。2つのローブブロワーと比較して、空気パルスが少なく、負荷変動が小さく、強度が高く、騒音と振動が低いです。
2つの平行なシャフトにはそれぞれ3つのローブがあり、すべてのローブは互いに、またハウジング内部と小さなクリアランスを保っています。各ローブの回転により、吸込口で一定量の空気が吸い込まれ、ハウジング内部表面からブロワーの吐出口に送られます。
2つのシャフトはタイミングギアによって回転され、ローブ間に接触はありません。そのため、内部の潤滑なしで高速回転させることができます。以下の特徴があります：シンプルな構成；スムーズなランニング；良好な性能安定性。様々な産業で広く応用されています。
構造
応用
展示会
ワークショップ
主な製品
