起源の場所: | 中国 |
ブランド名: | BK |
証明: | ISO9001/ISO14001/CE |
モデル番号: | BK7018 |
最小注文数量: | 1セット |
---|---|
価格: | Negotiation |
パッケージの詳細: | 輸出標準的な木の場合 |
受渡し時間: | 5から20仕事日は順序量および指定によって、決まります |
支払条件: | L/C、T/T |
供給の能力: | 1ヶ月あたりの100セット |
名前: | 三葉根吹風機 | 空気容量: | 18.98〜50.47m3/min |
---|---|---|---|
差動圧力を排出しなさい: | 10-50KPA | モーターパワー: | 11-55kw |
排出の穴: | DN200 (8 円) | 適用:: | 換気,逆洗浄,気圧輸送,水処理,水泥工場,印刷工場などに使用される |
主要な材料: | 鋳鉄 | 技術の起源: | アメリカ合衆国 |
接続された: | ベルトおよび滑車 | 吹風機のRPM: | 700-1500 |
Voltage&Frequency: | 380V/400V/415V/440V&50Hz60Hz | パッケージ: | 輸出 木製ケース&防湿プラスチックフィルム |
ハイライト: | 3つの丸い突出部の根の送風機,10kpa三丸い突出部の送風機,1500rpm三丸い突出部の送風機 |

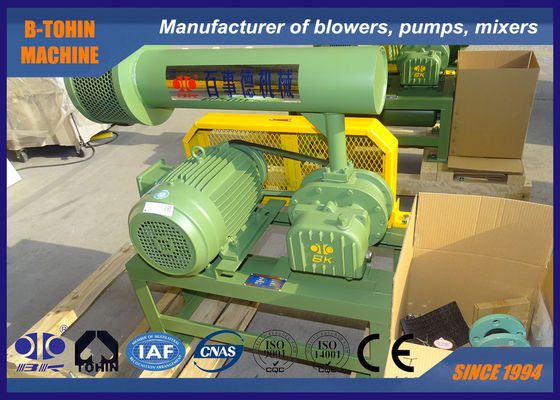

ポジティブな三葉根吹風機,圧力10〜50KPA,回転速度700〜1500rpm
石油化学工業,建材,電気,金属,化学肥料,鉱山,港,繊維,食品,紙製造,水産,廃水処理などに使用される大抵は空気を運ぶために使われますガスと水素ガス,アセチレン,二酸化炭素,燃やす,爆発性および腐食性ガスアプリケーションについては,私たちの別のモデルバイオガス吹風機YU-EGシリーズを参照してください.
仕様:
モデル |
BK7018 |
空気容量 |
18.98〜50.47m3/分 |
放出差圧 |
10〜50KPA |
回転速度 |
700~1500回転/分 |
エンジンの種類 |
11KWから55KW 380/400/415/440V,3PHASES,50/60HZ,周波数モーターも提供されています |
自動車ブランド |
標準:シメンス・ベイドまたはザウナモーター シメンスとABBモーター あなたの選択のために |
装置の種類 |
標準:水平型 垂直型 あなたのオプションのために利用可能 |
色 | RAL6011の標準でカスタマイズ |
モーターのない吹風機のN.W. |
564kg |
梱包サイズ 約 |
1.8*1.3*2.2 (長さ*幅*高さ) |
特徴:
1円滑な動作のための螺旋型タイミングギア
2コンパクトで柔軟な設置により,ユーザーはより多くの選択肢を得ることができます.
3. インテグレート構造のインペラー,より安定した空気流の伝送
4繊細な耐磨性や高温耐性を有するフッロゴムで作られた輸入オイルシールを採用する.
5低振動と節約的なエネルギー消費
パラメータシート
モデル | ポートダイア (MM) | スピード | 入気気流量 (m3/min) とシャフトの電源 (KW) | |||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | ||||||||
1000mmH2オー | 2000mmH2オー | 3000mmH2オー | 4000mmH2オー | 5000mmH2オー | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | ||||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK7018 | 200 (8") | 700 | 21.97 | 6.55 | 20.73 | 10.70 | 19.77 | 14.52 | 18.98 | 19.46 | ||
850 | 27.32 | 7.96 | 26.07 | 13.00 | 25.11 | 17.63 | 24.32 | 23.62 | 23.61 | 26.82 | ||
1000 | 32.66 | 9.36 | 31.41 | 15.29 | 30.45 | 20.74 | 29.67 | 27.79 | 28.95 | 31.55 | ||
1150 | 38.00 | 10.76 | 36.75 | 17.58 | 35.79 | 23.85 | 35.01 | 31.96 | 34.30 | 36.28 | ||
1250 | 41.56 | 11.70 | 40.32 | 19.11 | 39.35 | 25.92 | 38.57 | 34.74 | 37.86 | 39.44 | ||
1400 | 46.90 | 13.11 | 45.66 | 21.40 | 44.70 | 29.03 | 43.91 | 38.91 | 43.20 | 44.17 | ||
1500 | 50.47 | 14.04 | 49.22 | 22.93 | 48.26 | 31.11 | 47.47 | 41.69 | 46.76 | 47.33 |
吹風機主体構造
違う 違う |
部品名 |
QTYは |
|
違う 違う |
部品名 |
QTYは |
|
違う 違う |
部品名 |
QTYは |
1 |
脚 |
2 |
|
9 |
左端カバー |
1 |
|
17 |
オイルタンク |
1 |
2 |
六角ボルト |
4 |
|
10 |
丸いピン |
4 |
|
18 |
道具 |
2 |
3 |
防塵シール |
1 |
|
11 |
ケース |
1 |
|
19 |
キー |
2 |
4 |
駆動回転器 |
1 |
|
12 |
オイルシール |
4 |
|
20 |
軸外套 |
2 |
5 |
駆動端ベアリング |
2 |
|
13 |
右端カバー |
1 |
|
21 |
ギアエンドベアリング |
2 |
6 |
駆動回転器 |
2 |
|
14 |
ボルト |
16 |
|
22 |
ローヤリングプレート |
2 |
7 |
粉塵カバー |
1 |
|
15 |
呼吸器 |
1 |
|
23 |
調節可能なパッド |
複数 |
8 |
脂質のある乳首 |
2 |
|
16 |
マウントボルト |
8 |
|
24 |
磁性ナッツ |
1 |
吹風器の組装図
適用範囲の標準供給
1. 裸のシャフト吹風機
2. 緩衝弁
3. ワッフルチェックバルブ (スライムタイプ)
4. 入口サイレンサー (空気フィルター付き)
5. 放出サイレンサー
6吹風機とモーターベース (ベルトカバー付き)
7. 柔らかいゴム接頭とショック吸収器
8. モーターポリー
9. 圧力計
10Vベルト
11. ボルト,ナッツ,その他の接続部品
12電気モーター
オプションのスペア部品
ベルト,フィルタースポンジ,シール,ベアリング
