さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001 |
| モデル番号: | BK8016S |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出標準的な木の場合 |
| 受渡し時間: | 5から20仕事日は順序量および指定によって、決まります |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1ヶ月あたりの100セット |
| 名前: | 3つの葉根吹風機 | 空気容量: | 15.21~47.14m3/min |
|---|---|---|---|
| 最大放出圧: | 10-80KPA | モーター出力: | 30-90KW |
| 退院しました: | DN150 (6 円) | 応用：: | 換気,逆洗浄,気圧輸送,水処理,水泥工場,印刷工場などに使用される |
| 主な材質: | 鋳鉄 | 技術の起源: | アメリカ合衆国 |
| 軸承のブランド: | NSK,SKF 顧客の選択 | 電圧: | 380V/400V/415V/440V/カスタマイズ |
| 頻度: | 50Hz/60Hz | 応用: | 廃水処理 |
| 装置の種類:: | 水平または垂直 | ||
| ハイライト: | 3つの丸い突出部の根の空気送風機,根の空気送風機3の丸い突出部,3つの丸い突出部の小型根の送風機 |
||

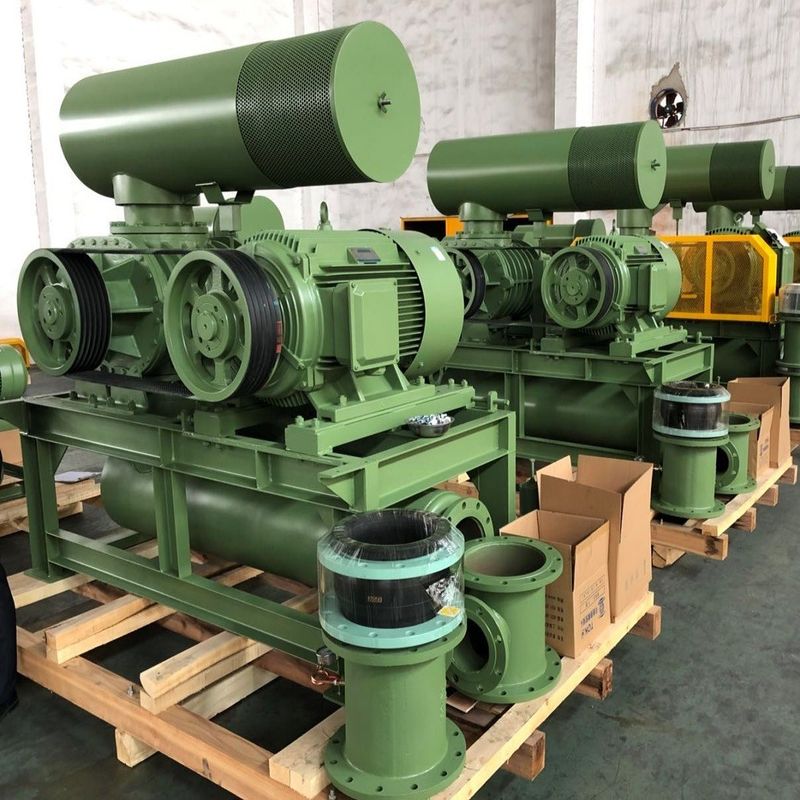

ポジティブ三葉ルーツブロワー、圧力10-80KPA、回転速度700-1500rpm
ルーツブロワーは、電力、石油、鉄鋼業、香料、食品、酸素製造、紡績、
真空包装、製紙、水産養殖、下水処理、空気輸送などに広く使用されています。
仕様:
|
モデル |
BK8016S |
|
風量 |
15.21-47.14m3/min |
|
吐出差圧 |
10-80KPA |
|
回転速度 |
700-1500rpm |
|
モータータイプ |
30KW-90KW 380/400/415/440V、3相、50/60HZ、周波数モーターも利用可能 |
|
設置タイプ |
標準：水平タイプ オプションで垂直タイプも利用可能 |
| 色 | カスタマイズ可能、標準はRAL6011 |
|
ブロワー本体（モーターなし）の正味重量 |
800 kg |
|
梱包サイズ（概算） |
2.1*1.5*2.35（長さ*幅*高さ） |
特徴:
1. ヘリカルタイプのタイミングギアによりスムーズな運転を実現
2. コンパクトで設置の柔軟性があり、ユーザーに多くの選択肢を提供します。
3. インペラの一体構造を採用し、より安定した運転を実現。
4. 耐摩耗性、耐高温性に優れたフッ素ゴム製の輸入オイルシールを採用。
5. 小さな振動と経済的なエネルギー消費。
パラメータシート
| モデル | ポート径（MM） | 速度 | 吸込風量（m3/min）と軸動力（KW）（m3/min） | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.5Mpa | 0.6Mpa | 0.7Mpa | 0.8Mpa | |||||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK8016S | 150 (6") | 700 | 20.17 | 11.16 | 18.75 | 13.93 | 17.67 | 16.69 | 16.75 | 19.45 | 15.94 | 22.21 | 15.21 | 24.98 | ||||
| 850 | 25.23 | 13.55 | 23.81 | 16.91 | 22.72 | 20.26 | 21.81 | 23.62 | 21.00 | 26.97 | 20.27 | 30.33 | 19.59 | 33.68 | ||||
| 1000 | 30.29 | 15.95 | 28.87 | 19.89 | 27.78 | 23.84 | 26.86 | 27.79 | 26.05 | 31.73 | 25.32 | 35.68 | 24.65 | 39.63 | 24.02 | 43.57 | ||
| 1150 | 35.34 | 18.34 | 33.93 | 22.88 | 32.84 | 27.42 | 31.92 | 31.95 | 31.11 | 36.49 | 30.38 | 41.03 | 29.71 | 45.57 | 29.08 | 50.11 | ||
| 1250 | 38.72 | 19.93 | 37.30 | 24.87 | 36.21 | 29.80 | 35.29 | 34.73 | 34.48 | 39.67 | 33.75 | 44.60 | 33.08 | 49.53 | 32.45 | 54.47 | ||
| 1400 | 43.77 | 22.33 | 42.35 | 27.85 | 41.26 | 33.38 | 40.35 | 38.90 | 39.54 | 44.43 | 38.81 | 49.95 | 38.14 | 55.48 | 37.51 | 61.00 | ||
| 1500 | 47.14 | 23.92 | 45.72 | 29.84 | 44.64 | 35.76 | 43.72 | 41.68 | 42.91 | 47.60 | 42.18 | 53.52 | 41.51 | 59.44 | 40.88 | 65.36 | ||
製造基準
供給元が提供する製品は、以下の基準に従って製造されています。
JISB8341-1995「容積式圧縮機 試験および検査方法」
JB/T8941.1-1999「汎用ルーツブロワーの条件」
JB/T8941.2-1999「汎用ルーツブロワーの性能試験方法」
GB/T 13306-91 GB / T 13306-91「銘板」
ブロワー本体の構造
|
No. |
部品名 |
数量 |
|
No. |
部品名 |
数量 |
|
No. |
部品名 |
数量 |
|
1 |
台座 |
2 |
|
9 |
左端カバー |
1 |
|
17 |
オイルタンク |
1 |
|
2 |
六角ボルト |
4 |
|
10 |
丸ピン |
4 |
|
18 |
ギア |
2 |
|
3 |
防塵シール |
1 |
|
11 |
ハウジング |
1 |
|
19 |
キー |
2 |
|
4 |
駆動インペラ |
1 |
|
12 |
オイルシール |
4 |
|
20 |
アキシャルスリーブ |
2 |
|
5 |
駆動側ベアリング |
2 |
|
13 |
右端カバー |
1 |
|
21 |
ギア側ベアリング |
2 |
|
6 |
従動インペラ |
2 |
|
14 |
ボルト |
16 |
|
22 |
ベアリングプレート |
2 |
|
7 |
ダストカバー |
1 |
|
15 |
ブリーザー |
1 |
|
23 |
調整パッド |
数個 |
|
8 |
グリースニップル |
2 |
|
16 |
取り付けボルト |
8 |
|
24 |
マグネットナット |
1 |
ブロワーパッケージの組み立て図
標準供給範囲
1. ベアシャフトブロワー
2. リリーフバルブ
3. スライムタイプウェハーチェックバルブ
4. 吸込サイレンサー（エアフィルター付き）
ダンピングサイレンサーは、主にブロワー吸込口の空気流ノイズを低減するために使用されます。外筒、内筒、フランジなどの部品を溶接して作られ、内筒と外筒の間に吸音材が配置されており、軽量、低抵抗、優れた消音効果を発揮します。サイレンサーはA3鋼製です。
5. 吐出サイレンサー
6. ブロワーとモーターベース（ベルトカバー付き）
7. ゴム製フレキシブルジョイントとショックアブソーバー
8. モータープーリー
9. 圧力計
10. Vベルト
11. ボルト、ナット、その他の接続部品
12. 電動モーター
オプション部品として、防音エンクロージャー、制御盤、自動始動バルブ、スペアパーツも利用可能です。
