起源の場所: | 中国 |
ブランド名: | BK |
証明: | ISO9001/ISO14001/CE |
モデル番号: | BK6005 |
最小注文数量: | 1セット |
---|---|
価格: | Negotiation |
パッケージの詳細: | 輸出標準的な木の場合 |
受渡し時間: | 5から20仕事日は順序量および指定によって、決まります |
支払条件: | L/C、T/T |
供給の能力: | 1ヶ月あたりの100セット |
空気容量: | 4.58-12.74m3/min | 排出の差動圧力: | 10-80kpa |
---|---|---|---|
モーター力: | 2.2-22KW | 排出の穴: | DN80 (3") |
冷却のタイプ: | 空気 | 適用:: | 、水処理、セメント、管の清算、発電所、等を適用される空気影響を及ぼす通気運搬。 |
軸受け: | NSKのSKFのforoption | 色: | 標準的なRAL6011、またはカスタマイズされる |
ハイライト: | 80kpa高圧根の送風機,小さい高圧根の送風機,高圧根の回転式丸い突出部の送風機 |

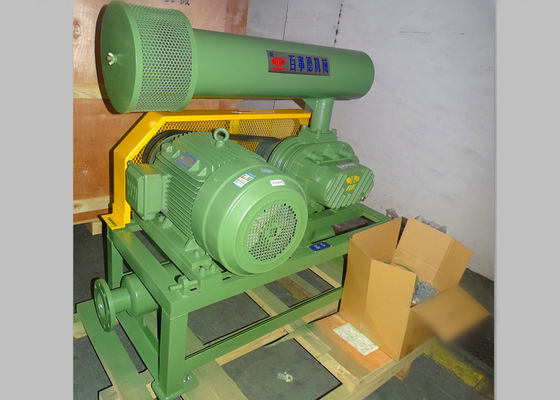

通気3の丸い突出部の根の送風機、除雪車、10KPA - 80KPAの空気送風機
BKについて
BKの根の送風機は国民の標準に従って設計され、製造された一種のプロダクトである。
このタイプ送風機はareatorとして使用される下水の水処理で広く加えられる。
指定:
モデル |
BK6005 |
空気容量 |
3.54-11.74m3/min |
差動圧力を排出しなさい |
10-80KPA |
回転式速度 |
850-1800rpm |
モーター タイプ |
2.2KW-22KW 380/400/415/440V、3PHASES、50/60HZ |
モーター ブランド |
標準: Siemens BeideまたはWannanモーター あなたの選択のためのSiemensそしてABBモーター |
設置タイプ |
標準: 横のタイプ。 あなたの選択のために利用できる縦のタイプ |
モーターのない送風機のN.W. |
241のkg |
パッキングのサイズおよそ。 |
1.5*1.05*1.75m (length*width*height) |
特徴:
1.円滑な運用のための螺旋形のタイプ タイミング歯車
2.コンパクト、取付けの柔軟性はユーザーにより多くの選択を与える。
3.割れた構造の欠点を避けるインペラーおよびシャフトの必要な構造
4. よい耐久性および高温抵抗のfluoroのゴムからなされるSKFオイル シールは取付けられている。
5. 低い振動および小さいエネルギー消費。
変数シート
モデル | 港Dia (MM) | 速度 | 入口の気流(m3/min)およびシャフト力(KW) | |||||||||||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK6005 | 80 (3") | 850 | 5.01 | 1.66 | 4.58 | 2.95 | 4.26 | 3.90 | 3.99 | 4.87 | 3.75 | 6.00 | 3.54 | 7.13 | ||||
1000 | 6.07 | 1.95 | 5.65 | 3.47 | 5.33 | 4.59 | 5.05 | 5.73 | 4.82 | 7.06 | 4.60 | 8.39 | 4.40 | 9.45 | 4.22 | 10.73 | ||
1150 | 7.13 | 2.24 | 6.71 | 3.99 | 6.39 | 5.28 | 6.11 | 6.59 | 5.88 | 8.12 | 5.67 | 9.65 | 5.46 | 10.87 | 5.29 | 12.33 | ||
1250 | 7.84 | 2.44 | 7.42 | 4.34 | 7.10 | 5.74 | 6.82 | 7.16 | 6.59 | 8.82 | 6.38 | 10.49 | 6.17 | 11.82 | 5.99 | 13.41 | ||
1400 | 8.91 | 2.73 | 8.48 | 4.86 | 8.16 | 6.43 | 7.89 | 8.02 | 7.65 | 9.88 | 7.44 | 11.74 | 7.23 | 13.24 | 7.06 | 15.02 | ||
1500 | 9.61 | 2.92 | 9.19 | 5.21 | 8.87 | 6.89 | 8.59 | 8.60 | 8.36 | 10.59 | 8.15 | 12.58 | 7.94 | 14.18 | 7.76 | 16.09 | ||
1650 | 10.68 | 3.22 | 10.25 | 5.73 | 9.93 | 7.58 | 9.66 | 9.46 | 9.42 | 11.65 | 9.21 | 13.84 | 9.00 | 15.60 | 8.83 | 17.70 | ||
1800 | 11.74 | 3.51 | 11.31 | 6.25 | 11.00 | 8.27 | 10.72 | 10.32 | 10.49 | 12.71 | 10.27 | 15.10 | 10.07 | 17.02 | 9.89 | 19.31 |
送風機の主体の構造
いいえ。 |
部分名 |
Qty. |
|
いいえ。 |
部分名 |
Qty. |
|
いいえ。 |
部分名 |
Qty. |
1 |
足場 |
2 |
|
9 |
左端カバー |
1 |
|
17 |
オイル タンク |
1 |
2 |
六角形のボルト |
4 |
|
10 |
円形ピン |
4 |
|
18 |
ギヤ |
2 |
3 |
Antidustのシール |
1 |
|
11 |
包装 |
1 |
|
19 |
キー |
2 |
4 |
ドライブ インペラー |
1 |
|
12 |
オイル シール |
4 |
|
20 |
軸袖 |
2 |
5 |
軸受け |
2 |
|
13 |
右端のカバー |
1 |
|
21 |
軸受け |
2 |
6 |
運転されたインペラー |
2 |
|
14 |
ボルト |
16 |
|
22 |
軸受け版 |
2 |
7 |
塵のコップ |
1 |
|
15 |
一休み |
1 |
|
23 |
調節可能なパッド |
複数 |
8 |
グリース ニップル |
2 |
|
16 |
ボルト |
8 |
|
24 |
磁気ナット |
1 |
送風機のパッケージの集まっているデッサン
規模の標準的な供給
1.送風機の主体
2.圧力弁を取り除くため
3.逆止弁
4.入口のマフラー(エア フィルターと)
5. 排出のマフラー
6.公共の基盤(ベルト カバーと)
7.ゴム製適用範囲が広い接合箇所および衝撃のパッド
8. モーター滑車
9.圧力計
10. Vベルト
11.ボルトおよびナットおよび他の関係の部品
12. 電動機
