起源の場所: | 中国 |
ブランド名: | BK |
証明: | ISO9001/ISO14001/CE |
モデル番号: | BK9030 |
最小注文数量: | 1 セット |
---|---|
価格: | Negotiation |
パッケージの詳細: | 輸出標準的な木の場合 |
受渡し時間: | 5 から 20 仕事日は順序量および指定によって、決まります |
支払条件: | L / C、T / T |
供給の能力: | 毎月50セット |
タイプ: | 肯定的な変位、根は運搬をタイプしましたり、乾燥します | 空気容量: | 43.44-122.58m3/min |
---|---|---|---|
排出の差動圧力: | 10-60KPA | モーター力: | 22-160KW |
排出の穴: | DN300 (12") | 冷却のタイプ: | 空気 |
適用:: | 、水処理、セメント、管の清算、発電所、等を適用される空気影響を及ぼす通気運搬。 | 主要な材料: | 鋳鉄 |
ハイライト: | 高圧根の送風機22kw,高圧根の送風機160kw,根の送風機の高圧 |

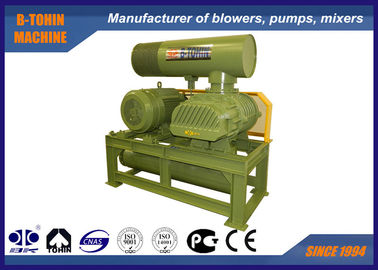

空冷3つの丸い突出部の根の送風機、22-160KWの高容量の空気送風機
BK9030 3刃の根の送風機は多くの種類の磁器、建築材料、ペーパー作成、製錬、力、石油、化学薬品、織物、水産養殖、汚水処理、食糧、等のような企業の空気運搬システムのために広く利用されています。
それは縦のタイプか横のタイプの消音装置に一致できますまたは騒音を下げた最もよい結果を達成するために騒音の絶縁体に一致させて下さい。
指定:
モデル |
BK9030 |
空気容量 |
43.44-122.58m3/min |
排出の差動圧力 |
10-60KPA |
回転式速度 |
700-1500rpm |
モーター タイプ |
22KW-160KW 380/400/415/440V、3PHASES、50/60HZの利用できるまた頻度モーター |
モーター ブランド |
標準: Siemens BeideまたはWannanモーター あなたの選択のためのSiemensそしてABBモーター |
設置タイプ |
標準: 横のタイプ。 あなたの選択のために利用できる縦のタイプ |
色 | カスタマイズされる、RAL6011の標準 |
モーターのない送風機のN.W. |
1550のkg |
およそパッキング サイズ。 |
2.62*1.78*2.5m (length*width*height) |
特徴:
1。 装備されて入口および出口の消音装置が送風機の騒音は低いです。
送風機の効率を改善するために2.最大限に活用された回転子のカーブは採用されます。
3.出力されたクリーン エアーおよびグリース自由に。
4. CAD/CCAMの技術: インペラーの回転子、包装、エンドプレートおよび他の主要部分はなされます
デジタル処理。
5.よい出現: 機械は最大限に活用された設計、気持が良い形および密集した構造です。
変数シート
モデル | 港Dia (MM) |
速度 | 入口容量(m3/min)およびシャフト力(KW) | |||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK9030 | 300 (12") | 700 | 53.08 | 17.01 | 49.78 | 27.48 | 47.35 | 37.12 | 45.26 | 42.77 |
850 | 66.11 | 20.66 | 62.81 | 33.37 | 60.38 | 45.07 | 58.30 | 51.93 | ||
1000 | 79.15 | 24.30 | 75.84 | 39.25 | 73.41 | 53.03 | 71.33 | 61.10 | ||
1150 | 92.18 | 27.95 | 88.88 | 45.14 | 86.44 | 60.98 | 84.36 | 70.26 | ||
1250 | 100.87 | 30.38 | 97.56 | 49.07 | 95.13 | 66.29 | 93.05 | 76.37 | ||
1400 | 113.90 | 34.02 | 110.60 | 54.96 | 108.16 | 74.24 | 106.08 | 85.53 | ||
1500 | 122.58 | 36.45 | 119.28 | 58.88 | 116.85 | 79.54 | 114.77 | 91.64 |
モデル | 港Dia (MM) |
速度 | 入口容量(m3/min)およびシャフト力(KW) | |||||||
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK9030 | 300 (12") | 700 | 43.44 | 53.05 | ||||||
850 | 56.47 | 64.42 | ||||||||
1000 | 69.50 | 75.79 | 67.85 | 90.49 | ||||||
1150 | 82.53 | 87.16 | 80.88 | 104.06 | ||||||
1250 | 91.22 | 94.74 | 89.57 | 113.11 | ||||||
1400 | 104.25 | 106.11 | 102.60 | 126.68 | ||||||
1500 | 112.94 | 113.69 | 111.29 | 135.73 |
送風機の主体の構造
いいえ。 |
部分名 |
Qty. |
|
いいえ。 |
部分名 |
Qty. |
|
いいえ。 |
部分名 |
Qty. |
1 |
足場 |
2 |
|
9 |
左端カバー |
1 |
|
17 |
オイル タンク |
1 |
2 |
六角形のボルト |
4 |
|
10 |
円形ピン |
4 |
|
18 |
ギヤ |
2 |
3 |
塵のシール |
1 |
|
11 |
包装 |
1 |
|
19 |
キー |
2 |
4 |
インペラーを運転して下さい |
1 |
|
12 |
オイル シール |
4 |
|
20 |
軸袖 |
2 |
5 |
忍耐 |
2 |
|
13 |
右端のカバー |
1 |
|
21 |
忍耐 |
2 |
6 |
運転されたインペラー |
2 |
|
14 |
ボルト |
16 |
|
22 |
軸受け版 |
2 |
7 |
塵のコップ |
1 |
|
15 |
一休み |
1 |
|
23 |
調節可能なパッド |
複数 |
8 |
グリース ニップル |
2 |
|
16 |
ボルト |
8 |
|
24 |
磁気ナット |
1 |
送風機のパッケージの集まっているデッサン
規模の標準的な供給
1. 裸シャフトの送風機
2.圧力は弁を取り除きます
3. ウエファーの逆止弁(細いタイプ)
4.入口の消音装置(エア フィルターと)
5.出口の消音装置
6.基礎公衆(ベルト カバーと)
7.ゴム製適用範囲が広い接合箇所および衝撃のパッド
8. モーター滑車
9.圧力メートルY-60
10. Vベルト
11.ボルトおよびナットおよび他の関係の部品
12. 電動機
