さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001/CE |
| モデル番号: | BK5006 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出標準的な木の場合 |
| 受渡し時間: | 5から20仕事日は順序量および指定によって、決まります |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1ヶ月あたりの100セット |
| 名前: | 3つの葉根吹風機 | タイプ: | ポジティブな移動,根の種類,空気輸送 |
|---|---|---|---|
| 空気容量: | 4.9-12.14m3/min | 差動圧力を放出します: | 10-80KPA |
| モーター出力: | 5.5-7.5/11-15/18.5-22KW | 退院しました: | DN100 （4"） |
| 冷却タイプ: | 空気 | 応用：: | 換気,逆洗浄,気圧輸送,水処理,水泥,管の浄化,発電所などに使用される |
| 吹風機のRPM: | 850〜2000回転/分 | 電圧と周波数: | 380/400/415/440V, 3PHASES, 50/60HZ |
| 色: | カスタマイズされた色 | 装置の種類:: | 水平または垂直 |
| ハイライト: | 70kpa回転式丸い突出部の送風機,10kpa回転式丸い突出部の送風機,空気運搬の回転式丸い突出部の送風機 |
||

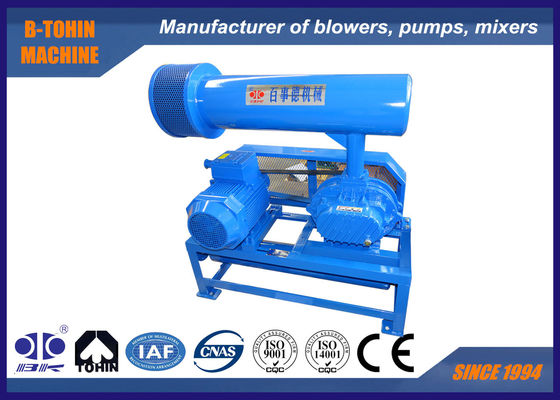

10KPA - 80KPA 三連式ルーツブロワー、水処理および空気輸送用
BKについて
BKルーツブロワーは、先進技術と品質管理手順に従って設計・製造された製品です。このタイプのブロワーは、シンプルな構造と高い容積効率が特徴です。
仕様:
|
モデル |
BK5006 |
|
風量 |
4.9-12.14m3/min |
|
吐出差圧 |
10-80KPA |
|
回転速度 |
850-2000rpm |
|
モータータイプ |
5.5-7.5/11-15/18.5-22KW 380/400/415/440V、3相、50/60HZ |
|
設置タイプ |
標準：水平タイプ。 オプションで垂直タイプも利用可能です。 |
|
モーターなしのブロワー本体の正味重量 |
204 kg |
|
梱包サイズ（概算） |
1.5*1.05*1.75m（長さ*幅*高さ） |
特徴:
1. ヘリカルタイプのタイミングギアにより、スムーズな運転を実現
2. コンパクトで設置の柔軟性が高く、ユーザーに多くの選択肢を提供します。
3. インペラとシャフトの一体構造により、分割構造の欠点を回避
4. 耐摩耗性、耐熱性に優れたフッ素ゴム製の輸入オイルシールを採用
5. 低騒音、低振動、低消費電力。
パラメータシート
| モデル | ポート径（MM） | 速度 | 吸込風量（m3/min）と軸動力（KW） | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK5006 | 100 (4") | 850 | 4.60 | 1.48 | 4.19 | 2.49 | 3.87 | 3.77 | 3.61 | 4.33 | 3.38 | 5.32 | 3.18 | 6.31 | ||||
| 1000 | 5.58 | 1.74 | 5.17 | 2.92 | 4.86 | 4.43 | 4.60 | 5.09 | 4.37 | 6.26 | 4.16 | 7.43 | ||||||
| 1150 | 6.56 | 2.00 | 6.16 | 3.36 | 5.84 | 5.10 | 5.58 | 5.85 | 5.35 | 7.20 | 5.15 | 8.54 | 4.95 | 9.64 | ||||
| 1250 | 7.22 | 2.18 | 6.81 | 3.65 | 6.50 | 5.54 | 6.23 | 6.36 | 6.01 | 7.82 | 5.80 | 9.28 | 5.61 | 10.48 | 5.21 | 11.84 | ||
| 1350 | 7.87 | 2.35 | 7.47 | 3.95 | 7.15 | 5.98 | 6.89 | 6.87 | 6.66 | 8.45 | 6.46 | 10.03 | 6.26 | 11.31 | 5.88 | 12.79 | ||
| 1500 | 8.86 | 2.61 | 8.45 | 4.39 | 8.14 | 6.65 | 7.87 | 7.63 | 7.64 | 9.39 | 7.44 | 11.14 | 7.24 | 12.57 | 6.88 | 14.21 | ||
| 1600 | 9.51 | 2.79 | 9.11 | 4.68 | 8.79 | 7.09 | 8.53 | 8.14 | 8.30 | 10.01 | 8.10 | 11.88 | 7.90 | 13.41 | 7.56 | 15.16 | ||
| 1750 | 10.50 | 3.05 | 10.09 | 5.12 | 9.78 | 7.76 | 9.51 | 8.91 | 9.28 | 10.95 | 9.08 | 13.00 | 8.88 | 14.67 | 8.56 | 16.58 | ||
| 1850 | 11.15 | 3.22 | 10.75 | 5.41 | 10.43 | 8.20 | 10.17 | 9.42 | 9.94 | 11.58 | 9.74 | 13.74 | 9.54 | 15.50 | ||||
| 2000 | 12.14 | 3.48 | 11.73 | 5.85 | 11.41 | 8.86 | 11.15 | 10.18 | 10.92 | 12.52 | 10.72 | 14.85 | 10.52 | 16.76 | ||||
ブロワー本体の構造
|
No. |
部品名 |
数量 |
|
No. |
部品名 |
数量 |
|
No. |
部品名 |
数量 |
|
1 |
フート |
2 |
|
9 |
左端カバー |
1 |
|
17 |
オイルタンク |
1 |
|
2 |
六角ボルト |
4 |
|
10 |
丸ピン |
4 |
|
18 |
ギア |
2 |
|
3 |
防塵シール |
1 |
|
11 |
ケーシング |
1 |
|
19 |
キー |
2 |
|
4 |
駆動インペラ |
1 |
|
12 |
オイルシール |
4 |
|
20 |
アキシャルスリーブ |
2 |
|
5 |
ベアリング |
2 |
|
13 |
右端カバー |
1 |
|
21 |
ベアリング |
2 |
|
6 |
従動インペラ |
2 |
|
14 |
ボルト |
16 |
|
22 |
ベアリングプレート |
2 |
|
7 |
ダストカップ |
1 |
|
15 |
ブリーザー |
1 |
|
23 |
調整パッド |
数枚 |
|
8 |
グリースニップル |
2 |
|
16 |
ボルト |
8 |
|
24 |
マグネットナット |
1 |

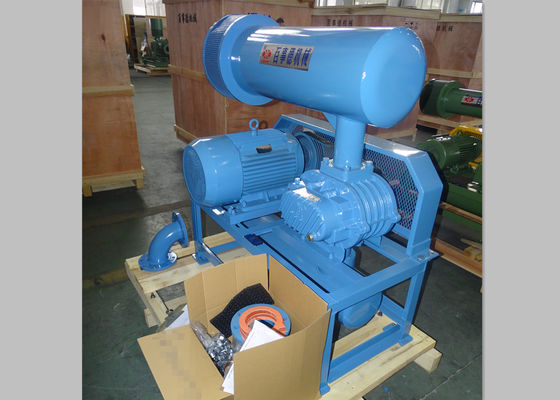

ブロワーパッケージの組立図
標準供給範囲
1. ブロワー本体
2. 逃し弁
3. チェックバルブ
4. 吸込サイレンサー（エアフィルター付き）
5. 吐出サイレンサー
6. 共用ベース（ベルトカバー付き）
7. ゴム製フレキシブルジョイントおよびショックパッド
8. モータープーリー
9. 圧力計
10. ベルト
11. ボルト、ナット、その他の接続部品
12. 電動モーター
