さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001 |
| モデル番号: | BV150H |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出標準的な木のcaseAbout BKW BKWシリーズ根の送風機はBKシリーズの設計を受継ぐ。それは軸受けの耐用年数を延長し、高圧appliを可能にするために忍耐の温度を下げることができるカバーの |
| 受渡し時間: | 5から20仕事日は順序量および指定によって、決まります |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1ヶ月あたりの80セット |
| タイプ: | 真空サークル、ルーツタイプ | 空気容量: | 18.25~32.25m3/min |
|---|---|---|---|
| 差動圧力を放出します: | -50KPA ~ 70KPA | モーター出力: | 18.5-22/30/37-45/55KW |
| 退院しました: | DN150 （6"） | 冷却タイプ: | 空気 |
| ドリブンタイプ: | ベルトとプーリーで接続されたモーター駆動型 | ||
| ハイライト: | 30kw根の送風機の真空ポンプ,18.25m3/min根の送風機の真空ポンプ,DN150根の送風機の真空ポンプ |
||
DN150 ルーツ式真空ポンプ負圧ブロワー、18.25-32.25m³/分、-50KPA～-70KPA、30-55KW

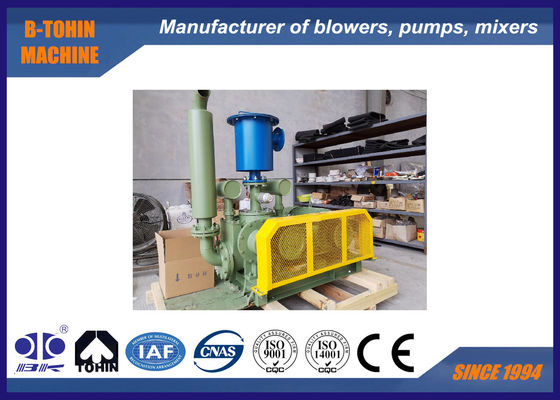

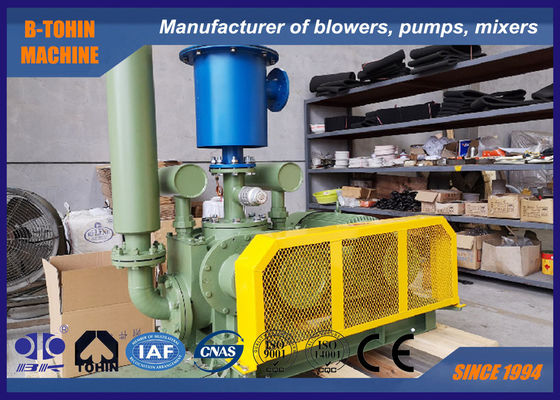

BV150H 真空ブロワーについて
BV150H 真空ブロワーは、容積式ルーツ式エアポンプの一種です。最大-70KPAの真空ポンプに達することができます。真空空気輸送に広く使用されており、安定した性能と優れた容積効率を特徴としています。
仕様
|
モデル |
BV150H |
|
風量 |
18.25-32.25m3/分 |
|
吐出差圧 |
-50～-70KPA |
|
回転速度 |
1330-2080rpm |
|
モータータイプ |
18.5-22/30/37-45/55KW 380/400/415/440V、3相、50/60HZ |
|
設置タイプ |
標準：縦型 |
|
モーターなしブロワーの正味重量 |
545kg |
パラメータシート
| モデル | 速度 | 吸込容量（m³/分）と軸動力（KW） | |||||||||
| -0.5kgf/cm² | -0.55kgf/cm² | -0.6kgf/cm² | -0.65kgf/cm² | -0.7kgf/cm² | |||||||
| -5000mmH2O | -5500mmH2O | -6000mmH2O | -6500mmH2O | -7000mmH2O | |||||||
| -0.05Mpa | -0.055Mpa | -0.06Mpa | -0.065Mpa | -0.07Mpa | |||||||
| rpm | m³/分 | KW | m³/分 | KW | m³/分 | KW | m³/分 | KW | m³/分 | KW | |
| BV150H | 1330 | 19.06 | 23.02 | 18.83 | 24.46 | 18.6 | 25.9 | 18.25 | 27.34 | ||
| ポート径：DN150（6インチ） | 1420 | 20.64 | 24.58 | 20.41 | 26.11 | 20.18 | 27.65 | 19.81 | 29.18 | ||
| 1580 | 23.46 | 27.35 | 23.22 | 29.06 | 22.99 | 30.76 | 22.59 | 32.47 | |||
| 1670 | 25.04 | 28.9 | 24.8 | 30.71 | 24.57 | 32.52 | 24.16 | 34.32 | 23.75 | 36.13 | |
| 1870 | 28.55 | 32.37 | 28.31 | 34.39 | 28.07 | 36.41 | 27.63 | 38.43 | 27.19 | 40.46 | |
| 1980 | 30.49 | 34.27 | 30.25 | 36.41 | 30.00 | 38.55 | 29.54 | 40.69 | 29.08 | 42.84 | |
| 2080 | 32.25 | 36 | 32.00 | 38.25 | 31.76 | 40.50 | 31.28 | 42.75 | 30.81 | 45 | |
ブロワーパッケージの組み立て図
寸法
| BV-H 外形寸法シート | 単位：mm | |||||||||||||||||||||
タイプ |
ポート径 |
モーター出力（kw） |
A | B | B1 | C | D | E | F | G | J | K | M | N | 0 | P | W | Q | T | U | n-M16×h | 重量 （kg） |
| BV150H | （6インチ） | 18.5～22 | 1040 | 800 | 400 | 120 | 117 | 1000 | 280 | 180 | 163 | 232 | 430.5 | 254.5 | 505 | 555 | 301 | 25 | 2007 | 547 | 6-M16×400 | 545 |
| 30 | 1070 | 135 | ||||||||||||||||||||
| 37～45 | 1130 | 900 | 450 | 115 | 258 | 370.5 | 620 | 676 | 305 | 28 | 573 | 573 | ||||||||||
| 55 | 1180 | 140 | ||||||||||||||||||||
| 標準付属品には、吸気、排気マフラー、負圧計、ベース、ベルトカバー、真空逃し弁、三角ベルトが含まれます。 | ||||||||||||||||||||||
| 上記の重量は標準付属品のみの重量であり、モーターは含まれていません。 | ||||||||||||||||||||||
標準供給範囲
1. ブロワー本体
2. 真空安全弁
3. 吸気サイレンサー
4. 排気サイレンサー
5. 共用ベース（ベルトカバー付き）
6. ゴム製フレキシブルジョイントおよび衝撃パッド
7. ブロワープーリー
8. 圧力計
9. ベルト
10. ボルト、ナット、その他の接続部品
11. モーター
