さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | B-Tohin |
| 証明: | ISO9001 / ISO14001 |
| モデル番号: | BK9030S |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | USD 10210- USD 13650 |
| パッケージの詳細: | 輸出木の場合 |
| 受渡し時間: | 45 営業日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 200セット/月 |
| 名前: | 3つの葉根吹風機 | 材料: | 鉄 |
|---|---|---|---|
| 空気容量: | 71.52m3/min-116.50m3/min | 空気の流れの方向: | 軸流量 |
| パッケージ: | 輸出用木製ケース | 色: | カスタマイズされた |
| 電圧: | 380V/400V/415V/440V/カスタマイズ | 頻度: | 50Hz/60Hz |
| 応用: | 廃水処理 | 装置の種類:: | 水平または垂直 |
| ハイライト: | 10" 3つの丸い突出部の根の送風機,132のkw 3の丸い突出部の根の送風機,3つの丸い突出部の根様式の送風機 |
||

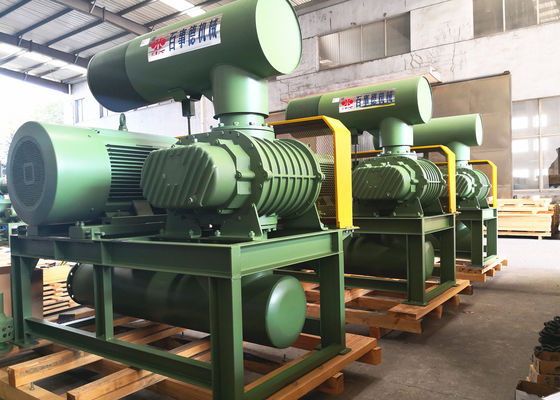

高出力大型三葉ルーツブロワー BK9030 37-90kw /110- 220kw モーター出力
BKについて
BKルーツブロワーは、国家標準に従って設計・製造され、アメリカから導入された技術によって製造された製品の一種です。このタイプのブロワーは、シンプルな構造と高い容積効率を特徴としています。
仕様:
| モデル | BK9030S |
| 風量 | 71.52m3/min-116.50m3/min |
| 吐出差圧 | 10-80KPA |
| 回転速度 | 850rpm-1500rpm |
| モータータイプ | 37KW-90KW/110-220KW 380/400/415/440V, 3相, 50/60HZ |
| 設置タイプ | 標準: 横型。 オプションで縦型も利用可能 |
| モーターなしブロワーの正味重量 | 1550 kg |
| 梱包サイズ（約） | 2.65*1.90*2.70m (長さ*幅*高さ) |
| 特徴 | 1. ヘリカルタイプのタイミングギアによりスムーズな運転を実現 2. コンパクトで設置の柔軟性があり、ユーザーに多くの選択肢を提供します。 3. インペラとシャフトの一体構造で、分割構造ブロワーの欠点を解消 4. フッ素ゴム製の輸入オイルシールを採用し、優れた耐摩耗性と耐熱性を実現。 5. 低騒音、低振動、低消費電力。 |
パラメータ
| モデル | ポート径 (MM) | 速度 | 吸込風量 (m3/min) および軸動力 (KW) | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK9030S | 250 (10") | 850 | 63.04 | 31.99 | 60.19 | 40.17 | 58.00 | 48.36 | 56.16 | 56.54 | 54.53 | 64.73 | 53.06 | 72.91 | ||||
| 1000 | 75.38 | 37.63 | 72.53 | 47.26 | 70.34 | 56.89 | 68.50 | 66.52 | 66.87 | 76.15 | 65.40 | 85.78 | 64.05 | 95.41 | 62.80 | 105.04 | ||
| 1150 | 87.72 | 43.27 | 84.87 | 54.35 | 82.68 | 65.42 | 80.84 | 76.50 | 79.21 | 87.57 | 77.74 | 98.65 | 76.39 | 109.72 | 75.14 | 120.80 | ||
| 1250 | 95.95 | 47.04 | 93.09 | 59.08 | 90.91 | 71.11 | 89.06 | 83.15 | 87.44 | 95.19 | 85.97 | 107.23 | 84.62 | 119.26 | 83.36 | 131.30 | ||
| 1400 | 108.29 | 52.68 | 105.43 | 66.16 | 103.25 | 79.65 | 101.40 | 93.13 | 99.78 | 106.61 | 98.31 | 117.64 | 96.96 | 133.58 | 95.70 | 147.06 | ||
| 1500 | 116.51 | 56.45 | 113.66 | 70.89 | 111.47 | 85.34 | 109.63 | 99.78 | 108.00 | 114.23 | 106.54 | 128.67 | 105.18 | 143.12 | 103.93 | 157.56 | ||
ブロワー部品の説明:
| ケーシング | 鋳鉄HT200製 効率向上のためENDLESS構造を採用、CNCセンターで高精度に一度加工 |
| ローター（シャフトとインペラ） |
鋳鉄QT500製
|
| ギアエンドベアリング | GCr15製 NSK製、二段深溝玉軸受、アキシアル荷重を支えることができる |
| ドライブエンドベアリング | GCr15製 NSK製、円筒ころ軸受 |
| ギア | 20CrMnTi製 ベベル構造でよりスムーズな走行 |
| オイルシール | フッ素ゴム製 高温に耐え、長寿命。 |
作動原理
ルーツブロワーは容積式ブロワーであり、回転速度に比例した一定量の空気を排出します。各回転で、2つのローブが3回の空気の吸込みと排出を完了します。2つのローブブロワーと比較して、空気パルスが少なく、負荷変動が小さく、強度が高く、騒音と振動が低いです。
2つの平行なシャフトにそれぞれ3つのローブがあり、すべてのローブは互いに、またハウジング内部と小さなクリアランスを保っています。各ローブの回転で、吸込口で一定量の空気が吸い込まれ、ハウジング内部表面からブロワーの吐出口に移送されます。
2つのシャフトはタイミングギアによって回転され、ローブ間に接触がないため、内部の潤滑なしで高速回転できます。以下の特徴があります：シンプルな構成；スムーズな運転；良好な性能安定性。様々な産業で広く応用されています。
構造
応用
展示会
主な製品
(1) 三葉ルーツブロワー
(2) ATBターボブロワー
(3) バイオガスルーツブロワー
(4) 三葉真空ポンプ
(5) HCロータリーブロワー
(6) エアフォイルベアリング遠心ブロワー
(7) 単段遠心ブロワー
(8) 多段遠心ブロワー
(9) サイドチャネルブロワー
(10) 水中 sewage ポンプ
