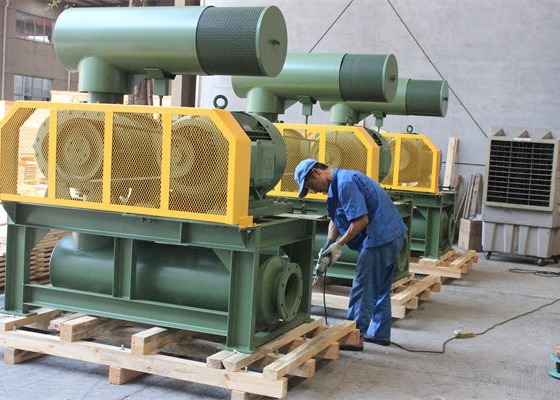

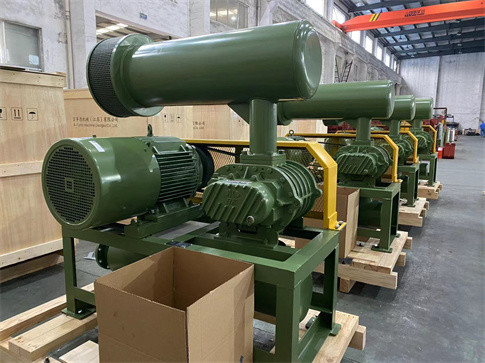

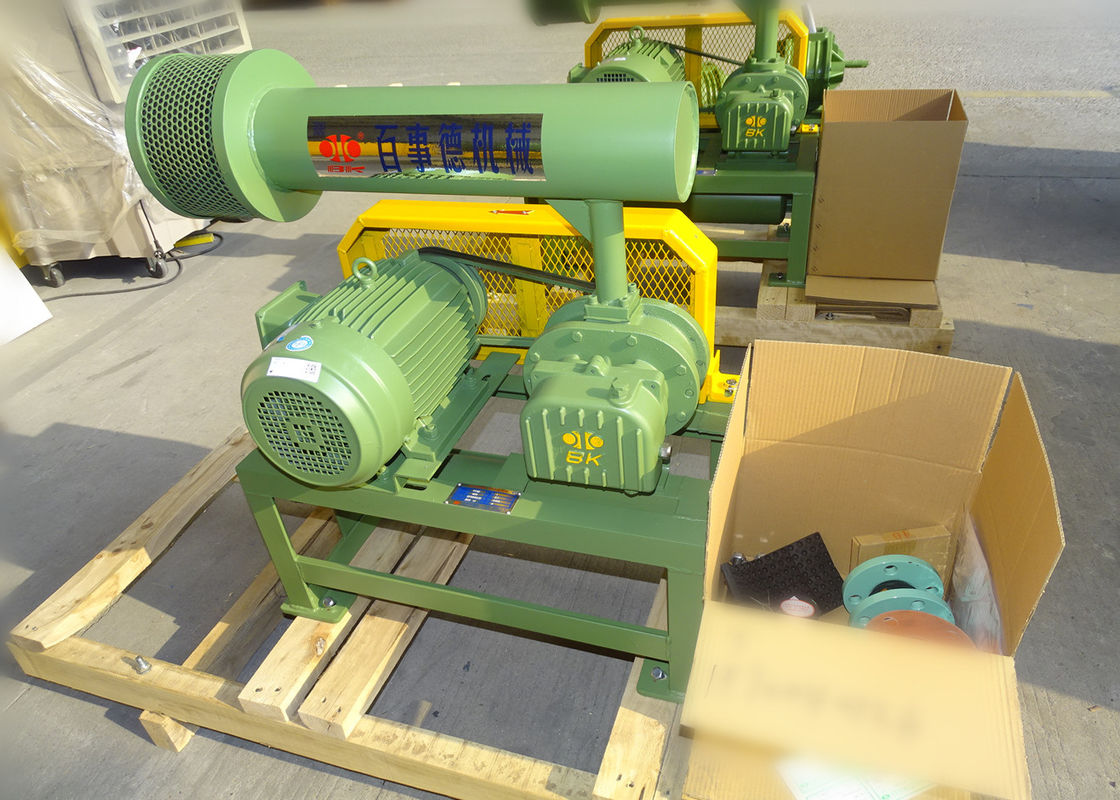

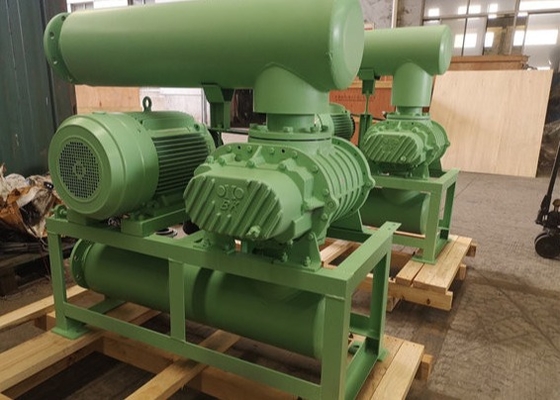

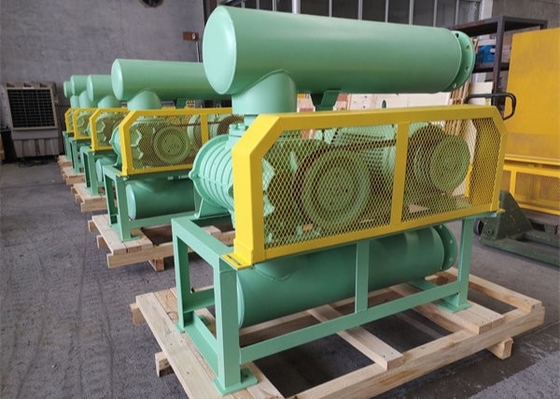

80Kpa 水冷却高圧 3 ロブルーツブローバー

商品の詳細:

起源の場所:	中国
ブランド名:	B-TOHIN/BK
証明:	ISO9001 / ISO14001
モデル番号:	BKW9020S

お支払配送条件:

最小注文数量:	1セット
パッケージの詳細:	輸出された標準的な木の箱
受渡し時間:	預金を受け取ってから30日
支払条件:	L/C、T/T
供給の能力:	500セット/月

詳細製品概要

名前:	3つの葉根吹風機	空気の流れ:	42.58m3/Min80.18m3/Min
圧力:	0.1-0.8kgf/cm2	パッケージ:	輸出された木製ケース
冷却型:	水	自動級:	自動、半自動
パッケージの種類:	ケース	吹風機のRPM:	1000~1600年
適用する:	廃水処理	装置の種類::	水平または垂直
ハイライト:	DN250三丸い突出部の根の送風機 , 水冷の三丸い突出部の根の送風機 , 80Kpa高圧根の送風機

DN200 BKW9020S 根吹風機水冷却

BKW9020S Roots Blowerは,BK9020からほとんどのコンポーネントを継承し,ベアリングカバーに水冷却を採用し,作業時のベアリングの温度を低下させ,寿命を延長することができます.穴の大きさはDN250ですシメント工場や発電所で使用できるより大きな容量を生成できる.

1円滑な動作のための螺旋型タイミングギア
2コンパクトで柔軟な設置により,ユーザーはより多くの選択肢を得ることができます.
3より安定してスムーズな動作のためのインテグレート構造のインペラーとシャフト
4耐磨性や高温性のあるフッ素ゴムで作られた輸入オイルシールを採用する.
5低騒音,低振動,低エネルギー消費

仕様:

放出差圧	60〜100KPA
空気容量	42.58m3/Min-80.18m3/Min
回転速度	1000回転から1500回転
エンジンの種類	75KWから160KW 380/400/415/440V, 3PHASES, 50/60HZ
自動車ブランド	標準:シメンス・ベイドまたはザウナモーターシメンスとABBモーターあなたの選択のために
装置の種類	標準:水平型垂直型あなたのオプションのために利用可能
モーターのない吹風機のN.W.	1310kg
梱包サイズ約	2.621.782.60m (長さ幅高さ)

パラメータ

モデル	ポートダイア (MM)	スピード	入気気流量 (m3/min) と軸の電源 (KW) (m)³/分)
			0.6kgf/cm²		0.7kgf/cm²		0.8kgf/cm²		0.9kgf/cm²		1.0kgf/cm²		冷却水
			6000mmH₂オー		7000mmH₂オー		8000mmH₂オー		9000mmH₂オー		10000mmH₂オー
			0.06Mpa		0.07Mpa		0.08Mpa		0.09Mpa		0.1Mpa
		rpm	m³/分	KW	m³/分	KW	m³/分	KW	m³/分	KW	m³/分	KW	L/分
BKW9020S	200 (8")	1000	44.70	59.00	43.60	65.83	42.58	72.66	41.62	79.49	40.72	86.33	15
		1050	47.61	61.95	46.52	69.12	45.50	76.29	44.54	83.47	43.64	90.64
		1150	53.50	66.49	52.57	74.19	51.71	81.89	50.90	89.59	50.13	97.29
		1250	59.17	72.27	58.24	80.64	57.37	89.01	56.56	97.38	55.79	105.75
		1400	67.66	80.94	66.73	90.32	65.86	99.69	65.05	109.07	64.28	118.44
		1500	73.32	86.72	72.39	96.77	71.52	106.81	70.71	116.86	69.94	126.90
		1600	78.98	92.51	78.05	103.22	77.19	113.93	76.37	124.65	75.60	135.36

吹風機部品の説明:

ケース	鋳鉄 HT200から作る高精度でCNCセンターで1回加工された効率を改善するために採用されたENDLESS構造
ローター (軸とプロペラー)	鋳鉄QT500から作るインペラーとシャフトは組み立たない部品として鋳造されています. 高精度な加工を達成するためにNCプランナーを採用
ギアエンドベアリング	GCr15から作る NSKブランド双列角接触ボールベアリング軸性負荷を支える
駆動端ベアリング	GCr15から作る NSKブランド円筒型ロールベアリング
道具	20CrMnTiでできていますより円滑な走行のためにベーベル構造
オイルシール	フロアゴムから作る高温に耐えるし寿命も長い

作業原理

ルーツブローバー (roots blower) は,回転速度に比例して一定の量の空気を放出するキューベージブローバーである.回転ごとに,空気を吸収し放出する3倍の完成をするために2つの葉があります.2つの葉の吹風機と比較して負荷の変化が小さく,強度が高く,騒音や振動が少なくなります

2つの平行軸はそれぞれ3つの葉があり,すべての葉は互いに小さなクリアランスを保持し,内部にハウジングしています.特定の空気は入口に吸収され,ホイスの内部表面から吹風器の放出口に転送されます..

2つの軸はタイマーギアによって回転し,葉間には接触がないため,内部に潤滑液を入れずに高速に回転することができます.以下の特徴があります:シンプルな構成効率よく動作し,性能が安定している.様々な産業で広く使用されています.

冷却水:

外国物質のない清潔な水が必要です.

水温は40°C未満とする.

図面の寸法:

80Kpa 水冷却高圧 3 ロブルーツブローバー 0

図面寸法表																	単位:mm
タイプ	ポート・ディア	モーターパワー	A について	B について	C について	D	E について	F について	G	H	K	M について	N	0	P	Q について	4-M16×h	体重 ((kg)
BK4005	40 (((1.5 ")	1.5 ̇4	700	590	90	90	456	194	215	827	129	300	370	95	130	18	4-M16×300	65
BK4007	50 (((2")	1.5 五五5	820	640	90	90	457	185	236	872	151	370	440	105	130	18	4-M16×300	92
BK5003	65 (((2.5 ")	5.5・75	1190	940	90	200	532	172	200	1072	133	346	410	115	190	18	4-M16×300	171
		11・15										474	538
BK5006	100 (((4 ")	5.5・75	1220	980	90	228	592	199	234	1216	170	369	433	150	230	18	4-M16×300	204
		11・15										489	553
		18.5 ̇22										534	598
BK5009	100 (((4 ")	5.5・75	1255	984	110	192	608	204	272	1225	163	325	409	150	230	18	4-M16×300	239
		11~15										428	512
		18.5 ̇22										473	557
BK6005	80 (((3")	5.5・75	1330	1054	100	221	598	179	237	1162	161	332	406	135	200	18	4-M16×300	241
		11~15										458	532
		18.5 ̇22										493	567
BK6008	125 (((5 ")	5.5・75	1335	1084	110	222	688	206	297	1375	150	300	385	165	250	18	4-M16×400	290
		11・15										410	495
		18.5 ̇22										455	540
		30										495	580
		37・45										560	645
BK6015	150 (((6 ")	11・22	1340	1064	113	222	748	232	364	1460	238	476	573	180	280	24	4-M16×400	380
		30										539	636
		37・45										563	660
BK7006	100 (((4 ")	11~15	1495	1214	113	282	725	205	254	1432	198	489	563	150	230	18	4-M16×400	385
		18.5 ̇22										534	608
		30										574	648
		37・45										636	710
BK7011	150 (((6 ")	11・15	1495	1200	123	271	829	232	324	1484	190	443	536	180	280	24	4-M16×400	477
		18.5 ̇22 30										457	550
		30										497	590
		37・45										559	652
BK7018	200 (((8 ")	11・45	1550	1250	125	271	894	266	413	1660	279	558	647	190	350	24	4-M16×400	564
		55										628	717
BK8016S	150 (((6 ")	30・90	1658	1390	105	283	962	332	413	1862	217	670	780	180	280	24	4-M16×400	730
BK8024S	200 (((8 ")	22 円90	1750	1490	105	345	1010	284	452	1890	334	780	875	190	350	24	4-M16×400	800
BK9020S	200 (((8 ")	30・132															4-M16×400
BK9030S	250 (((10 ")	37・90	2140	1840	105	385	1056	294	544	2118	344	808	918	230	360	38	4-M16×400	1300
		110~220										960	1070
BK10027S	300 (((12 ")	37~90	2070	1750	105	375	1144	289	587	2274	334	860	970	245	380	38	4-M16×400	1600
		10 円 220	2210	1890								960	1070
BK10034S	350 (((14 ")	75315	2255	1940	105	455	1268	344	642	2347	432	990	1100	260	440	38	4-M16×400	1900
BK12034とBK12042の寸法が特別に提供されます.
スタンdアードアクe申し訳ない吸入口と出口口サイレンサー,圧力ガuベースフレーム吹風機のポリーモーターのロープ,beベルトガードeチェックバルブ
上記の重量は標準アクセサリーのみで,モーターは除く.
