さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001/CE |
| モデル番号: | BK9030S |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出標準的な木の場合 |
| 受渡し時間: | 5から20仕事日は順序量および指定によって、決まる |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1ヶ月あたりの50セット |
| 名前: | 3つの葉根吹風機 | タイプ: | ポジティブな移動,根の種類,空気輸送 |
|---|---|---|---|
| 空気容量: | 71.52-116.5m3/min | 差動圧力を放出します: | 80KPa |
| モーター出力: | 132kw | 退院しました: | DN250 （10"） |
| 冷却タイプ: | 空気 | 応用：: | 換気,逆洗浄,気圧輸送,水処理,水泥,管の浄化,発電所などに使用される |
| 主な材質: | 鋳鉄 | 色: | 白 |
| 梱包材: | 木材 | 電圧と周波数: | 380/400/415/440V, 3PHASES, 50/60HZ |
| ハイライト: | 1100rpm 3丸い突出部の除雪車,71.52m3/Min 3丸い突出部の除雪車,通気の影響を及ぼす根様式の送風機 |
||

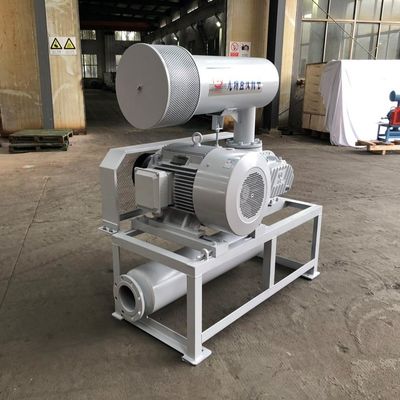

0.8bar、132KW、10インチ、1100rpm、71.52m3/分 三つ葉ルーツブロワー（曝気逆洗用）
1.高効率。ローターに改良された曲線を採用し、より高い効率を実現。
2.低振動。ローター加工には精密デジタル制御工作機械、高精度
動バランス試験機を採用しているため、ブロワーの運転時の振動はほとんどありません。
3.高精度ギアとベアリングを採用し、長寿命を実現。
4.クリーンな空気を生成し、汚染なし。
5.中国の三つ葉式容積式ルーツブロワーの大手メーカーの一つとして、市場シェアを着実に拡大しています。
仕様:
|
モデル |
BK9030S |
|
風量 |
71.52-116.5m3/分 |
|
吐出差圧 |
80KPA |
|
回転速度 |
850-1500rpm |
|
モータータイプ |
132KW 380/400/415/440V、3相、50/60HZ、周波数モーターも利用可能 |
|
設置タイプ |
標準：水平タイプ。 垂直タイプも選択可能です。 |
| 色 | カスタマイズ可能、標準はRAL6011 |
パラメータシート
| モデル | ポート径（MM） | 速度 | 吸込風量（m3/分）と軸動力（KW） | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| rpm | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | ||
| BK9030S | 250 (10インチ) | 850 | 63.04 | 31.99 | 60.19 | 40.17 | 58.00 | 48.36 | 56.16 | 56.54 | 54.53 | 64.73 | 53.06 | 72.91 | ||||
| 1000 | 75.38 | 37.63 | 72.53 | 47.26 | 70.34 | 56.89 | 68.50 | 66.52 | 66.87 | 76.15 | 65.40 | 85.78 | 64.05 | 95.41 | 62.80 | 105.04 | ||
| 1150 | 87.72 | 43.27 | 84.87 | 54.35 | 82.68 | 65.42 | 80.84 | 76.50 | 79.21 | 87.57 | 77.74 | 98.65 | 76.39 | 109.72 | 75.14 | 120.80 | ||
| 1250 | 95.95 | 47.04 | 93.09 | 59.08 | 90.91 | 71.11 | 89.06 | 83.15 | 87.44 | 95.19 | 85.97 | 107.23 | 84.62 | 119.26 | 83.36 | 131.30 | ||
| 1400 | 108.29 | 52.68 | 105.43 | 66.16 | 103.25 | 79.65 | 101.40 | 93.13 | 99.78 | 106.61 | 98.31 | 117.64 | 96.96 | 133.58 | 95.70 | 147.06 | ||
| 1500 | 116.51 | 56.45 | 113.66 | 70.89 | 111.47 | 85.34 | 109.63 | 99.78 | 108.00 | 114.23 | 106.54 | 128.67 | 105.18 | 143.12 | 103.93 | 157.56 | ||
ブロワー本体の構造
|
番号 |
部品名 |
数量 |
|
番号 |
部品名 |
数量 |
|
番号 |
部品名 |
数量 |
|
1 |
台座 |
2 |
|
9 |
左端カバー |
1 |
|
17 |
オイルタンク |
1 |
|
2 |
六角ボルト |
4 |
|
10 |
丸ピン |
4 |
|
18 |
ギア |
2 |
|
3 |
防塵シール |
1 |
|
11 |
ケーシング |
1 |
|
19 |
キー |
2 |
|
4 |
駆動インペラ |
1 |
|
12 |
オイルシール |
4 |
|
20 |
アキシャルスリーブ |
2 |
|
5 |
ベアリング |
2 |
|
13 |
右端カバー |
1 |
|
21 |
ベアリング |
2 |
|
6 |
従動インペラ |
2 |
|
14 |
ボルト |
16 |
|
22 |
ベアリングプレート |
2 |
|
7 |
ダストカップ |
1 |
|
15 |
ブリーザー |
1 |
|
23 |
調整パッド |
数枚 |
|
8 |
グリースニップル |
2 |
|
16 |
ボルト |
8 |
|
24 |
マグネットナット |
1 |
ブロワーパッケージの組立図
標準供給範囲
1.軸直結ブロワー
2.逃し弁
3.ウェハーチェックバルブ（スリムタイプ）
4.吸込サイレンサー（エアフィルター付き）
5.吐出サイレンサー
6.共用ベース（ベルトカバー付き）
7.ゴム製フレキシブルジョイントおよび衝撃パッド
8.モータープーリー
9.圧力計
10.Vベルト
11.ボルト、ナット、その他の接続部品
12.電動モーター
