さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | B-TOHIN |
| 証明: | ISO9001 / ISO14001 |
| モデル番号: | BKW9020S |
| 最小注文数量: | 1セット |
|---|---|
| パッケージの詳細: | 輸出木の場合 |
| 受渡し時間: | 30仕事日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1ヶ月あたりの30セット |
| 名前: | 3つの葉根吹風機 | 気流: | 42.58 m3/Min~80.18 m3/Min |
|---|---|---|---|
| パッケージ: | 木製ケース | 冷却タイプ: | 水 |
| 自動グレード: | 自動、半自動 | 包装タイプ: | 場合 |
| 吹風機のRPM: | 1000-1500 | 電圧: | 380V/400V/415V/440V/カスタマイズ |
| 頻度: | 50Hz/60Hz | 応用: | 水産養殖 |
| 特徴: | 高圧 | ||
| ハイライト: | 80Kpa三丸い突出部の根の送風機,1500rpm三丸い突出部の根の送風機,高圧水産養殖の根の送風機 |
||

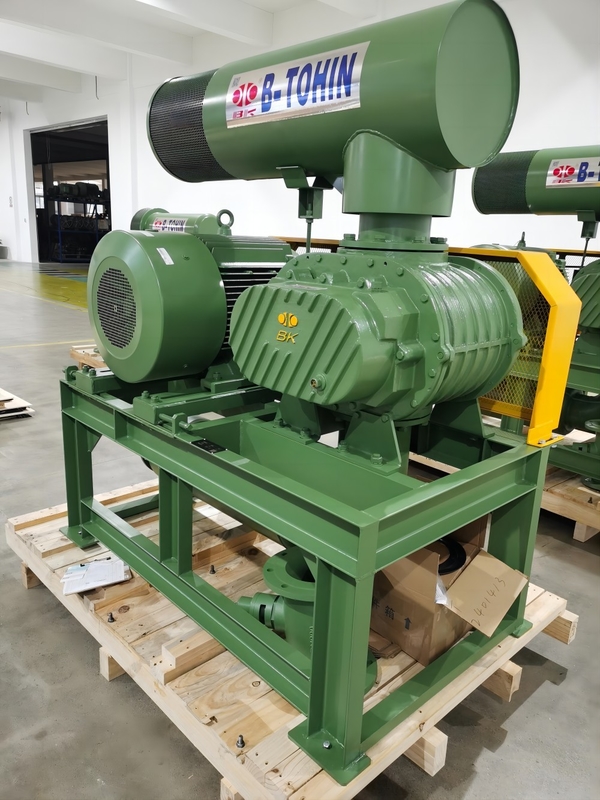

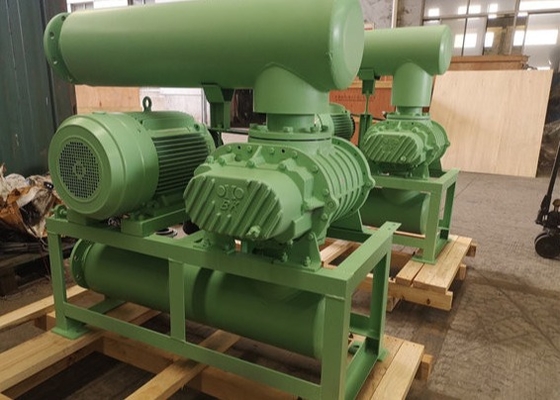

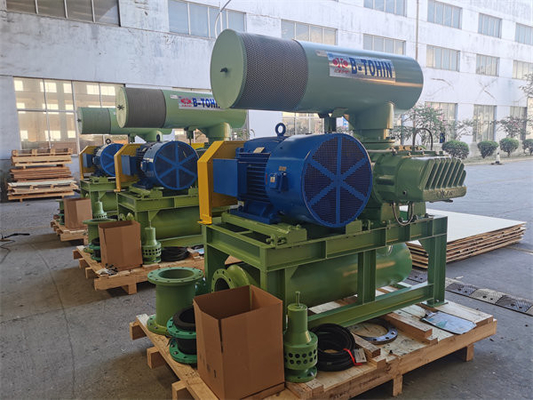

DN200 BKW9020S ルーツブロワー 水冷
BKW9020S ルーツブロワーは、BK9020のほとんどのコンポーネントを継承しており、ベアリングカバーに水冷を採用しています。これにより、作動中のベアリング温度を下げ、寿命を延ばすことができます。ボアサイズはDN250で、セメント工場や発電所での使用に適した大容量を生成できます。
トライローブ技術とは、ブロワーのローブ先端が、バイローブブロワーの180度ではなく、ローターを中心に120度露出していることを意味します。これにより、より剛性の高いローターセットが得られ、あらゆる負荷でのたわみが少なくなります。
1. スムーズな作動のためのヘリカル型タイミングギア
2. コンパクトで設置の柔軟性があり、ユーザーに多くの選択肢を提供します。
3. インペラとシャフトの一体構造により、より安定したスムーズな作動を実現
4. 耐摩耗性、耐高温性に優れたフッ素ゴム製の輸入オイルシールを採用。
5. 低騒音、低振動、低消費電力。
仕様:
| 吐出差圧 | 60-100KPA |
| 風量 | 42.58m3/分-80.18m3/分 |
| 回転速度 | 1000rpm-1500rpm |
| モータータイプ | 75KW-160KW 380/400/415/440V、3相、50/60HZ |
| 設置タイプ | 標準: 水平型。 垂直型も選択可能です |
| ブロワー単体（モーターなし）の正味重量 | 1310 kg |
| 梱包サイズ（概算） | 2.62*1.78*2.60m（長さ*幅*高さ） |
パラメータ
| モデル | ポート径（MM） | 速度 | 吸込風量（m3/分）と軸動力（KW）（m3/分） | |||||||||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | 冷却 水 |
|||||||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | 9000mmH2O | 10000mmH2O | ||||||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
| rpm | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | L/分 | |||
| BKW9020S | 200 (8") | 1000 | 44.70 | 59.00 | 43.60 | 65.83 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86.33 | 15 | |
| 1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | 83.47 | 43.64 | 90.64 | ||||
| 1150 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 50.90 | 89.59 | 50.13 | 97.29 | ||||
| 1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 56.56 | 97.38 | 55.79 | 105.75 | ||||
| 1400 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 65.05 | 109.07 | 64.28 | 118.44 | ||||
| 1500 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.81 | 70.71 | 116.86 | 69.94 | 126.90 | ||||
| 1600 | 78.98 | 92.51 | 78.05 | 103.22 | 77.19 | 113.93 | 76.37 | 124.65 | 75.60 | 135.36 | ||||
ブロワー部品の説明:
| ケーシング | 鋳鉄HT200製 効率向上のためのENDLESS構造を採用し、CNCセンターで高精度に一度加工。 |
| ローター（シャフトとインペラ） | 鋳鉄QT500製 インペラとシャフトは一体鋳造。 NCプレーナー加工により高精度を実現 |
| ギアエンドベアリング | GCr15製 NSKブランド、ダブルローアングラ接触玉軸受、アキシアル荷重を支える能力あり |
| ドライブエンドベアリング | GCr15製 NSKブランド、円筒ころ軸受 |
| ギア | 20CrMnTi製 よりスムーズなランニングのためのベベル構造 |
| オイルシール | フッ素ゴム製 高温に耐え、長寿命。 |
作動原理
ルーツブロワーは容積式ブロワーであり、回転速度に比例した一定量の空気を排出します。毎回転、2つのローブが3回の空気の吸込みと排出を完了します。2つのローブブロワーと比較して、空気パルスが少なく、負荷変動が小さく、強度が高く、騒音と振動が低いです。
2つの平行なシャフトにそれぞれ3つのローブがあり、すべてのローブは互いに、またハウジング内部と小さなクリアランスを保っています。各ローブの回転により、吸込口で一定量の空気が吸い込まれ、ハウジング内部表面からブロワーの吐出口に移送されます。
2つのシャフトはタイミングギアによって回転され、ローブ間に接触はありません。そのため、内部に潤滑なしで高速回転させることができます。以下の特徴があります：シンプルな構成、スムーズなランニング、良好な性能安定性。様々な産業で広く応用されています。
冷却水:
異物のない清浄な水が必要です。
水温は40℃未満である必要があります。
