さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001 |
| モデル番号: | BV6005 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出規格木製ケースBKWについて BKWシリーズルーツブロワーはBKシリーズのデザインを継承しています。ベアリングカバーに水冷を採用しており、ベアリングの温度を下げてベアリングの耐用年数を延ばし、より |
| 受渡し時間: | 5から20仕事日は順序量および指定によって、決まる |
| 支払条件: | LC、T/T |
| 供給の能力: | 月額80セット |
| タイプ: | 真空サークル、ルーツタイプ | 空気容量: | 4.07-12.74m3/分 |
|---|---|---|---|
| 差動圧力を放出します: | -10KPA ～-50KPA | モーター出力: | 5.5-7.5/11-15/18.5-22KW |
| 退院しました: | DN80 ((3 ) | 冷却タイプ: | 空気 |
| ドリブンタイプ: | ベルトとプーリーで接続されたモーター駆動型 | 重さ: | 241kg |
| 基礎ボルト: | 4-M16*300 | スピード: | 850~1800回転/分 |
| シャフトパワー: | 1.69-12.97KW | ||
| ハイライト: | 工業用ルーツブロワー真空ポンプ,回転速度ルーツブロワーポンプ,真空空気供給ポンプ |
||

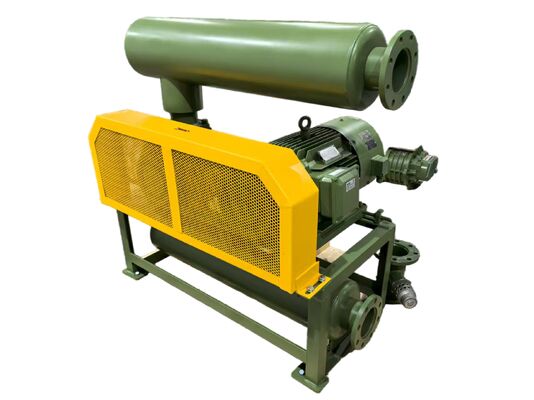

様々な分野での真空空気供給に対応する、回転速度範囲850～1800rpmの工業用ルーツブロワー真空ポンプ
BK真空ポンプについて
BKシリーズのポジティブ型ルーツブロワーをベースに、真空用途向けにBK真空ポンプを開発しました。
最大真空圧は-40KPAに達します。食品搬送、冶金、化学工業、電子コーティングなどの真空用途に広く適用されており、優れた真空性能と安定した真空空気容量入力により、信頼性の高い完璧な製品です。
仕様
|
モデル |
BV6005 |
| 吸込口寸法 | DN80(3") |
| 排出口寸法 | DN80(3") |
|
風量 |
4.07-12.74m3/min |
|
吐出差圧 |
-10 ~ -50KPA |
|
回転速度 |
850-1800rpm |
|
モータータイプ |
5.5-7.5/11-15/18.5-22KW |
| モーター効率クラス | IE3 |
| モーター絶縁クラス | F、温度上昇B |
| モーター保護クラス | IP55 |
|
設置タイプ |
標準：水平型。 |
|
ブロワー単体（モーターなし）の重量 |
290kg |
|
梱包サイズ（概算） |
1.7*1.2*1.8m (長さ*幅*高さ) |
パラメータシート
| モデル | ポート径 | 速度 | 吸込風量（m3/min）と軸動力（KW） | |||||||||
| -0.1kgf/cm2 | -0.2kgf/cm2 | -0.3kgf/cm2 | -0.4kgf/cm2 | -0.5kgf/cm2 | ||||||||
| -1000mmH2O | -2000mmH2O | -3000mmH2O | -4000mmH2O | -5000mmH2O | ||||||||
| -0.01Mpa | -0.02Mpa | -0.03Mpa | -0.04Mpa | -0.05Mpa | ||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BV6005 | 80(3") | 850 | 5.44 | 1.69 | 4.97 | 3.01 | 4.63 | 3.98 | 4.33 | 4.97 | 4.07 | 6.12 |
| 1000 | 6.59 | 1.99 | 6.13 | 3.54 | 5.78 | 4.69 | 5.48 | 5.85 | 5.23 | 7.20 | ||
| 1150 | 7.74 | 2.29 | 7.28 | 4.08 | 6.93 | 5.39 | 6.63 | 6.72 | 6.38 | 8.28 | ||
| 1250 | 8.51 | 2.49 | 8.05 | 4.43 | 7.70 | 5.86 | 7.40 | 7.31 | 7.15 | 9.01 | ||
| 1400 | 9.66 | 2.79 | 9.20 | 4.96 | 8.86 | 6.56 | 8.56 | 8.19 | 8.30 | 10.09 | ||
| 1500 | 10.43 | 2.98 | 9.97 | 5.32 | 9.63 | 7.03 | 9.33 | 8.77 | 9.07 | 10.81 | ||
| 1650 | 11.59 | 3.28 | 11.12 | 5.85 | 10.78 | 7.73 | 10.48 | 9.65 | 10.23 | 11.89 | ||
| 1800 | 12.74 | 3.58 | 12.28 | 6.38 | 11.93 | 8.44 | 11.63 | 10.53 | 11.38 | 12.97 | ||
ブロワーパッケージの組立図

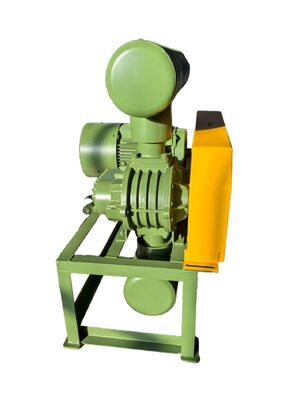

垂直設置も可能です
| BV外形寸法シート | 単位：mm | |||||||||||||||||
タイプ |
ポート径 |
モーター出力 |
A | B | C | D | E | F | G | H | K | M | N | 0 | P | Q | n-M16×h | 重量 (kg) |
| BV6005 | 80(3") | 5.5～7.5 | 1330 | 1054 | 100 | 221 | 598 | 179 | 237 | 1162 | 161 | 332 | 406 | 135 | 200 | 18 | 4-M16×300 | 241 |
| 11～15 | 458 | 532 | ||||||||||||||||
| 18.5～22 | 493 | 567 | ||||||||||||||||

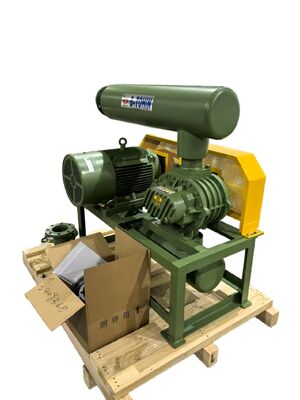

| 標準付属品には、吸込、排気マフラー、負圧計、ベース、ベルトカバー、真空逃し弁、三角ベルトが含まれます。上記の重量は標準付属品のみで、モーターは含まれていません。標準供給範囲 1. ブロワー本体 | ||||||||||||||||||
| 2. 真空安全弁 | ||||||||||||||||||
3. 吸込サイレンサー
4. 排気サイレンサー
5. 共用ベース（ベルトカバー付き）
6. ゴム製フレキシブルジョイントおよび衝撃パッド
7. ブロワープーリー
8. 圧力計
9. ベルト
10. ボルト、ナット、その他の接続部品
11. モーター
