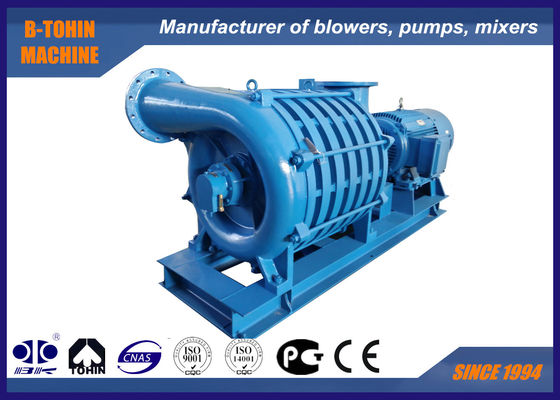

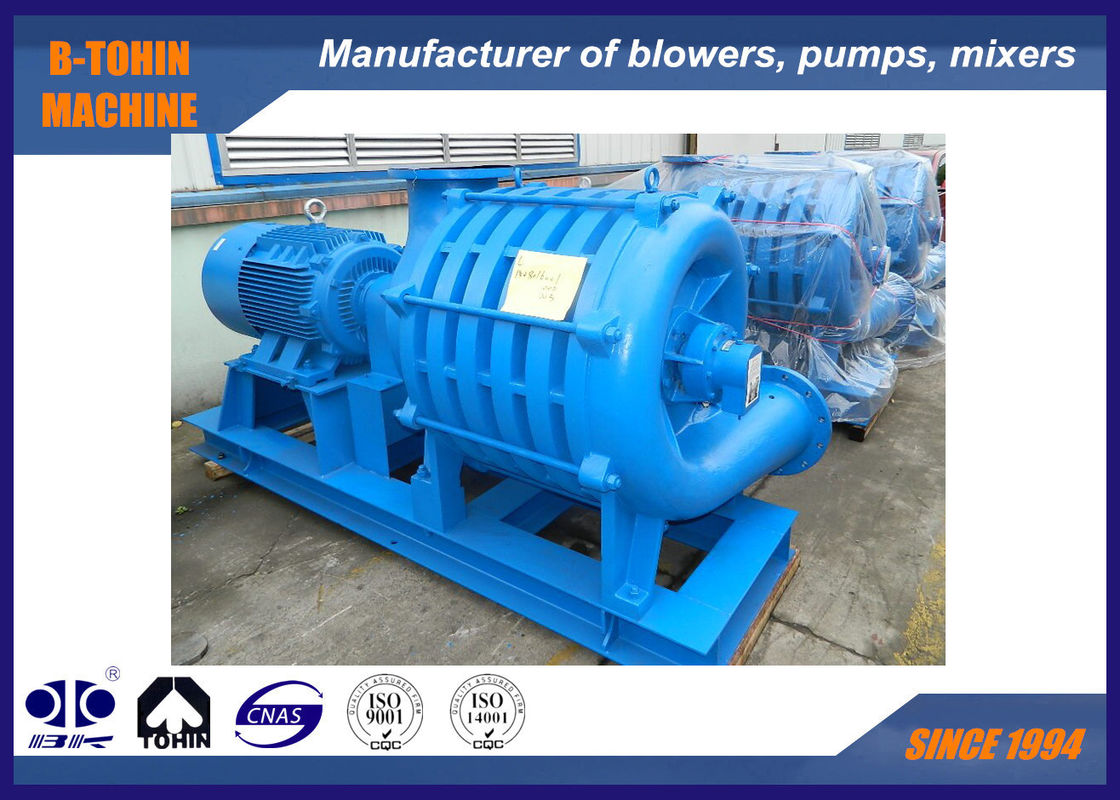

D200 多段階離心吹風機 産業用用 200 m3/min 空気流量,低騒音,出力圧 98 KPa

低騒音多段遠心ブロワー、廃水処理用エアブロワー

Dシリーズ多段遠心ブロワーについて

当社は各種ブロワーの専門メーカーです。当社の多段遠心ブロワーは、対応するモーターやアクセサリーと共に、完全に装備された制御システムと合わせて提供することも可能です。下水処理、高炉ガス供給、石炭

洗浄プラント、鉱物浮選、化学ガス製造、真空などの分野で広く応用されており、多段遠心ブロワーはその他の特殊ガスの搬送にも使用できます。

1、搬送媒体：清浄な空気、天然ガス、バイオガス、メタン、水素など

2、インペラ材質：鋳鋼＆アルミニウム合金

3、冷却方法：空冷または水冷

4、駆動方法：ベルト駆動

5、用途：水および廃水処理、真空集塵、エアナイフ乾燥、浮選および分離、亜鉛めっきおよび電気めっき、酸素充填、製紙および印刷、空気燃焼などの分野。

仕様

特徴

1. コンパクトな構造：外観が美しく、安定した運転で、設置・メンテナンスが容易です。

2. スムーズな運転：高効率インペラは、軸力を最小限に抑えるように最適化され、静的・動的にバランス調整されているため、ユニット全体がスムーズかつ安定して運転します。

3. 低騒音：ブロワーは機械的な摩擦なしで動作し、合理的なブレードプロファイルにより騒音が最小限に抑えられます。多段遠心ブロワーが発生する騒音は高周波であり、障害物によって大幅に減衰されるため、ブロワー室の外にはほとんど騒音がありません。

4. ベアリング潤滑：ベアリングにはグリース潤滑を採用し、潤滑条件を改善し、ベアリングの寿命を延ばします。

5. インペラ：インペラは特殊な複合曲線を採用しており、内部漏れを低減し、空力効率とユニット全体の効率を向上させます。

6. 簡単な調整：吸込バタフライバルブを使用するだけで、一定範囲内で流量を調整できます。

7. 駆動方式：2極非同期モーターで駆動されます。ユーザーの電力網の状態に応じて、異なる電圧のモーターを選択できます。

8. シール：各段のインペラには吸込リングが装備されており、段間およびケーシングの両端にはラビリンスシールが取り付けられており、ガス漏れを防ぎます。

9. 冷却：インペラは段階的にガスを圧縮するため、排気ケーシングの温度は吸気ケーシングの温度よりもはるかに高くなります。排気ベアリング台座には、空冷および水冷の両方の装置が提供されており、ベアリングの寿命を延ばします。

10. 伝達方式：カップリング伝達を採用しています。異なる機器やプロセスに応じて、異なる伝達方式を選択することも可能です。

標準供給範囲

1. ブロワー本体

2. 吸込マフラー（エアフィルター付き）

3. モーターとブロワー用共用ベース（カップリングカバー含む）

4. 吸込手動バタフライバルブ

5. モーター

6. 圧力計

7. 取付ボルトおよび接続アクセサリー

8. チェックバルブ

主な特徴：

・低騒音：送風運転中に機械的な摩擦がなく、合理的なブレードプロファイルを採用して騒音を最小限に抑えています。

・小振動：最適化されたインペラは軸力を最小限に抑えるため、機械全体がスムーズに運転します。

・非機械的摩擦機械：ギア増速は不要です。ブロワーローターは、前後2つのベアリングで支持されています。運転中、ベアリング以外の部品間に機械的な摩擦はなく、機械的摩擦による騒音が回避されるため、ブロワーホストの最も長い耐用年数が保証されます。

・空気流量の便利な調整：ブロワーの空気流量の調整範囲は50％〜100％で、吸込口のバタフライバルブを操作して調整します。

・オイルフリー機械：ブロワーの加圧プロセス中に油やガスが発生しないため、エアレーターが腐食せず、エアレーションシステムの耐用年数が向上します。後部ベアリングには水冷を採用しており、耐用年数が延長されます。

・高強度と長寿命を実現するために、ローターに先進技術を採用

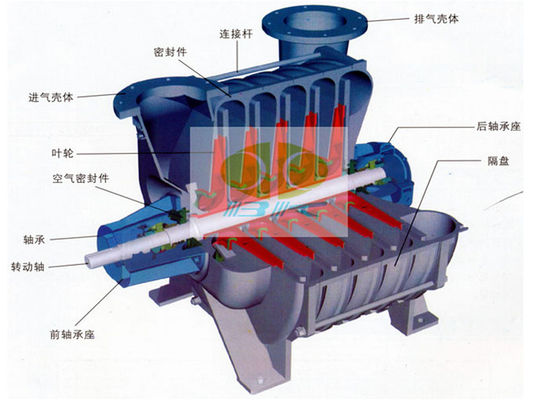

 構造図：
