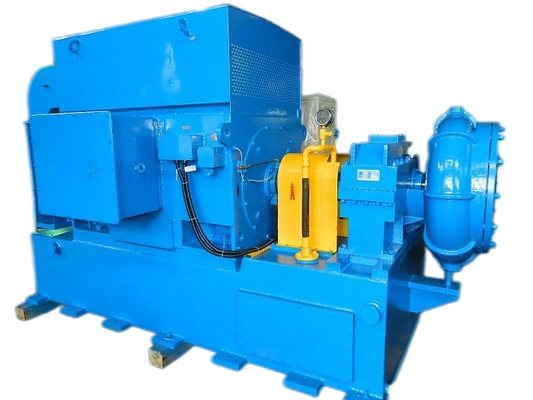

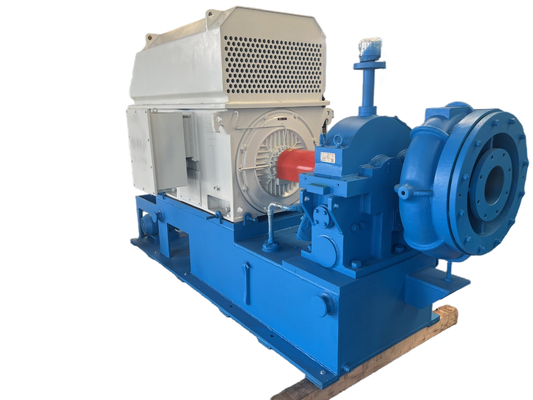

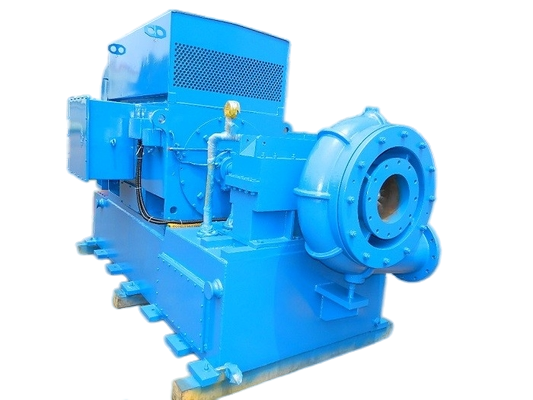

GS100シリーズ 100m3/min 風量排水処理用単段高速遠心ブロワー

100m3/min 水処理用単段高速遠心送風機 GS100シリーズ

GSについて


GS シリーズ一段高速遠心ブロワーは、廃水処理曝気用に特別に設計されています。また、空気、窒素、二酸化窒素、その他の非腐食性ガスなどの媒体にも使用できます。

Gsブロワーは、幅広い適用性、大幅な省エネ、小面積、設置、操作、メンテナンスの容易さが特徴です。

仕様

アプリケーション

ａ．セメント産業向け: セメント搬送ブロワー、換気装置など。

b.下水処理装置用：曝気ブロワ、逆洗ブロワなど。

c.空気輸送用：小麦粉、セメント、砂、穀物などの粉体材料の輸送に。

d.一部工場、病院、ビル等の集塵、除塵、換気に。

e.発電所用：ガス輸送、酸素増加、換気、除塵など。

ブロワの構造

Gsシリーズ遠心ブロワは、単段カンチレバー、アキシャル入口、ラジカル排出構造を特徴としています。インレットフィルター設定により吸入管とインレットガイドベーン装置に空気が入ります。主駆動モーターはカップリングとステップアップボックスで接続されています。起動すると、

増速ギアは三元混合セミオープンインペラを駆動して動力用のガスを生成し、ガスはベーンレスディフューザーと渦巻室を通って排出されます。

演算結果

・優れた空力性能：渦が発生しにくく、風量ロスが少ない三元系セミオープン斜流羽根車を採用。

・インレットガイドベーンにより調整され、装置の効率曲線がフラットになり、設計外の運転条件下でも良好な省エネ効果が得られます。

●コンパクトな構造で床面積が小さく、操作が簡単です。

·インペラは高強度航空アルミニウム合金製で、曲線誤差の少ない輸入5座標リンクマシニングセンターで加工されています。信頼性の高い空気圧性能と高効率を備え、ほとんどのルーツブロワーと比較して 15% ～ 25% の電力を節約できます。

●インペラと増速ギヤを一体構造とし、機械ロスを大幅に低減します。

・ヘリカルタイプの増速機を採用し、高速走行時でも安定性が良く、低振動、低騒音、長寿命です。

・特殊ティルティングパッドベアリング：特殊ティルティングパッドにより、高速走行時にも高い安定性を発揮します。

·高度な自動制御、優れた信頼性。

ブロワーパッケージ組立図

スコープの標準供給品

1.ブロワ本体

2. インレットガイドベーン

3. インレットサイレンサー

4. ステンレス製フレキシブルジョイント

5. 高速ギアボックス

7. 排出バルブ

8. 逆止弁

9.ベースフレーム

10. 潤滑剤システム

11.PLCコントロールボックス

12. モーター
