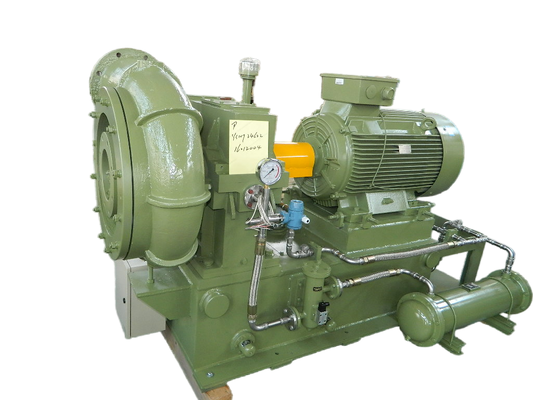

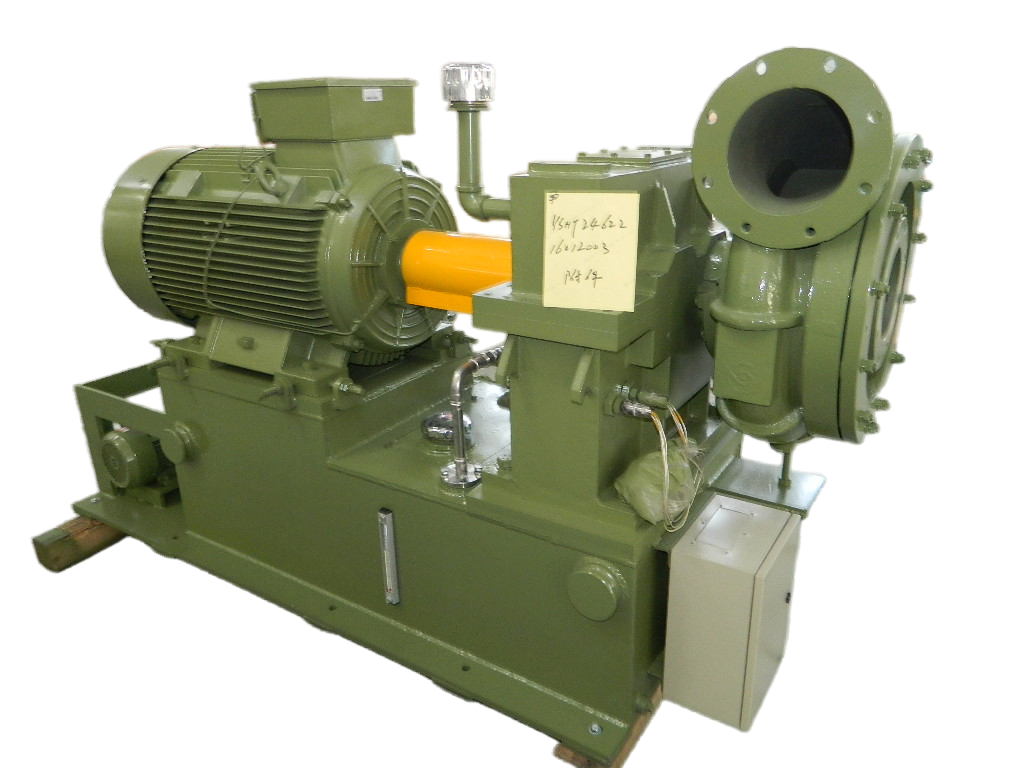

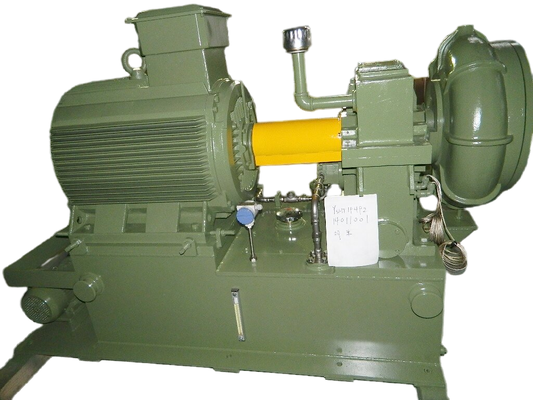

GS160 シリーズ 50-100 Kpa 圧力,単段高速遠心風扇

GS160 シリーズ 50-100 Kpa 圧力,単段高速遠心風扇

GSについて


GSシリーズの単段高速遠心風機は,特に廃棄水の処理の空気化のために設計されています.一方,それは空気,窒素,窒素二酸化物および他の腐食性のないガス.

Gs吹風機は,広く適用可能で,エネルギー削減が著しく,面積が小さく,設置,運用,保守が簡単です.

仕様

申請

a.セメント産業:セメント輸送吹風機,換気機等

b. 下水処理システムでは:空気吹き機,バックウォッシュ吹き機等

c. 氣動輸送の場合:粉末材料,例えば小麦粉,水泥,砂,穀物など輸送する.

d. 工場,病院,建物などでダスト収集,ダストクリーニング,換気

電気発電所については: ガス輸送,酸素増やし,換気,粉塵浄化など

吹風器の構造

Gシリーズ遠心吹風機は,単段のコンチルレバー,軸入口と根源放出構造を備えています.吸管と入口フィルター設定から入口ガイドフレーズ装置に空気は入ります. 主動モーターは,コップリングとステップアップボックスに接続されています.

ステップアップギアが三重混合半開いたプロペラーを駆動し,ガスを発電し,ガスの放出はシートのない拡散器とボルト室を通ります.

主要な特徴

·良質な空力学性能: 渦を起こすのは容易ではないため,小量の空気の流失のために採用された三重半開いた混合流動ホッパー.

·入口ガイドシートによって調整すると,装置の効率曲線は平らで,設計されていない動作条件下でも,良い省エネ効果を達成できます.

·コンパクトな構造,地面積が小さい,操作が簡単

·プロペラーは高強度航空用アルミ合金ででき,輸入した5座標連結加工センターで加工され,曲線誤差が小さい.信頼性の高い気力性能と高効率ほとんどのルーツ吹風機と比較して 15%-25%の電力を節約できます.

・ホイールと加速器は統合構造で,機械的な損失を大幅に削減します.

·高速運転で安定性,低振動,低騒音,長寿命のために採用された螺旋型加速装置.

·特殊の傾斜パッドベアリング:特殊の傾斜パッドにより,製品は高速で走る際に高い安定性を持っています.

·高度な自動制御,高い信頼性

吹風器の組装図

適用範囲の標準供給

1吹風機 メインボディ

2入り口のガイド・ブラン

3入口サイレンサー

4ステンレス鋼の柔らかい関節

5高速ギアボックス

7放出バルブ

8チェックバルブ

9ベースフレーム

10潤滑剤システム

11PLC制御ボックス

12モーター
