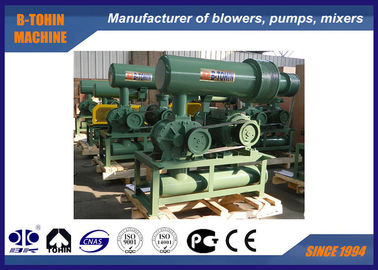

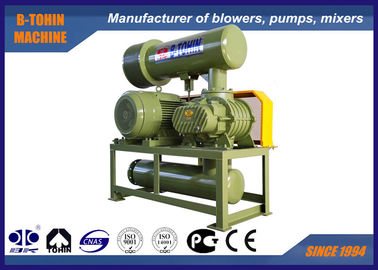

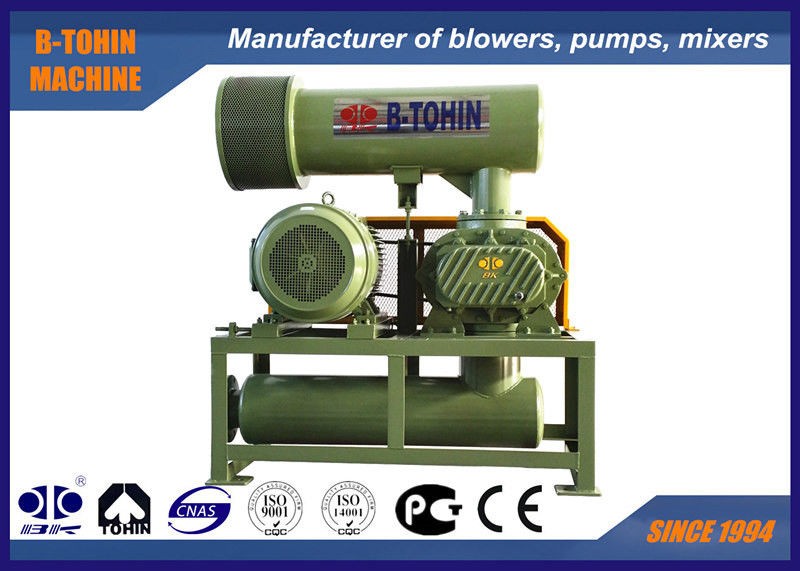

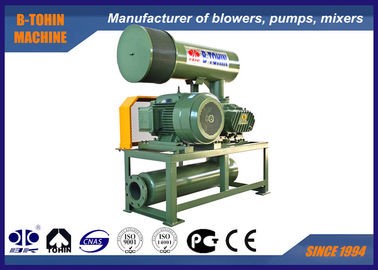

鋳鉄製ルーツブロワー、ルーツエアコンプレッサー、圧力10～80KPA

商品の詳細:

起源の場所:	中国
ブランド名:	BK
証明:	ISO9001/ISO14001/CE
モデル番号:	BK7011

お支払配送条件:

最小注文数量:	1 セット
価格:	交渉可能
パッケージの詳細:	輸出標準的な木の場合
受渡し時間:	5 から 20 仕事日は順序量および指定によって、決まります
支払条件:	L / C、T / T
供給の能力:	毎月100セット

詳細製品概要

空気容量:	9.66~30.56m3/min	差動圧力を放出します:	10-80KPA
モーター出力:	11-45kw	退院しました:	DN150 (6 円)
応用：:	換気,逆洗浄,気圧輸送,水処理,水泥工場,発電所などに使用される	主な材質:	鋳鉄
技術の起源:	アメリカ合衆国	接続された:	ベルトおよび滑車
冷却される:	自然な空気で
ハイライト:	高圧根のタイプ空気送風機 , 鋳鉄の根の丸い突出部の送風機 , 10kpa根の丸い突出部の送風機

鋳鉄製ローブルーツブロワー、ルーツエアコンプレッサー、圧力10-80KPA

B-Tohinは、鋳鉄製ローブルーツブロワーを製造する専門メーカーです。

また、お客様の特別なご要望に応じて新製品を設計・製造するための独立した研究開発部門も有しています。

仕様:

モデル	BK7011
風量	9.66-30.56m³/min
吐出差圧	10-80KPA
回転速度	700-1500rpm
モータータイプ	11KW-45KW 380/400/415/440V、3相、50/60HZ、周波数モーターも利用可能
設置タイプ	標準：水平タイプ。オプションで垂直タイプも利用可能
色	カスタマイズ可能、標準はRAL6011
ブロワー単体（モーターなし）の正味重量	477 kg
梱包サイズ（概算）	1.81.32.1m（長さ幅高さ）

特徴:

1. ヘリカルタイプのタイミングギアによりスムーズな運転を実現

2. コンパクトで設置の柔軟性が高く、ユーザーに多くの選択肢を提供します。

3. インペラの一体構造により、動力伝達がより安定します。

4. 耐摩耗性・耐熱性に優れた輸入フッ素ゴム製オイルシールを採用。

5. 小さな振動と経済的なエネルギー消費。

パラメータシート

モデル	ポート径（mm）	速度	吸込風量（m3/min）と軸動力（KW）
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
			1000mmH2O		2000mmH2O		3000mmH2O		4000mmH2O		5000mmH2O		6000mmH2O		7000mmH2O		8000mmH2O
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
		rpm	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BK7011	150(6")	700	13.16	3.69	12.29	6.46	11.62	8.80	11.07	11.63	10.57	14.64	9.66	17.45
		850	16.42	4.48	15.55	7.85	14.88	10.68	14.33	14.12	13.83	17.78	13.40	21.22	12.88	23.08
		1000	19.68	5.27	18.81	9.23	18.14	12.57	17.60	16.61	17.10	20.92	16.66	24.96	16.25	26.59	15.24	28.93
		1150	22.95	6.06	22.08	10.62	21.40	14.45	20.86	19.11	20.36	24.06	19.92	28.71	19.51	30.58	18.61	33.27
		1250	25.12	6.59	24.25	11.54	23.58	15.71	23.03	20.77	22.53	26.15	22.10	31.21	21.69	33.24	20.85	36.17
		1400	28.39	7.38	27.52	12.93	26.84	17.60	26.30	23.26	25.80	29.29	25.36	34.95	24.95	37.23	24.22	40.51
		1500	30.56	7.91	29.69	13.85	29.02	18.85	28.47	24.92	27.97	31.38	27.54	37.45	27.12	39.89	26.47	43.40

ブロワー本体の構造

鋳鉄製ルーツブロワー、ルーツエアコンプレッサー、圧力10～80KPA 0

No.	部品名	数量	No.	部品名	数量	No.	部品名	数量
1	台座	2	9	左端カバー	1	17	オイルタンク	1
2	六角ボルト	4	10	丸ピン	4	18	ギア	2
3	防塵シール	1	11	ケーシング	1	19	キー	2
4	駆動側インペラ	1	12	オイルシール	4	20	アキシャルスリーブ	2
5	駆動側ベアリング	2	13	右端カバー	1	21	ギア側ベアリング	2
6	従動側インペラ	2	14	ボルト	16	22	ベアリングプレート	2
7	ダストカバー	1	15	ブリーザー	1	23	調整パッド	数個
8	グリースニップル	2	16	ボルト	8	24	マグネットナット	1

ブロワーパッケージの組立図

鋳鉄製ルーツブロワー、ルーツエアコンプレッサー、圧力10～80KPA 1

標準供給範囲

1. シャフトむき出しブロワー

2. リリーフバルブ

3. ウェーハチェックバルブ（スリムタイプ）

4. 吸込サイレンサー（エアフィルター付き）

5. 吐出サイレンサー

6. 共用ベース（ベルトカバー付き）

7. ゴム製フレキシブルジョイントおよびショックアブソーバー

8. モータープーリー

9. 圧力計

10. Vベルト

11. ボルト・ナットおよびその他の接続部品

12. 電動三相モーター

よくある質問
1. 問い合わせ時に提供すべき情報は？
A: 風量
B: 圧力
C: 用途
D: 使用環境（温度、気圧）
E: モーターは必要ですか？
その他、特別なご要望があればさらに感謝いたします。

2. 保証期間は？
当社の保証期間は、ルーツブロワー受領後12ヶ月です。保証期間中は、破損した部品を無料で交換いたします。保証期間外は、タイムリーで高品質な技術サービスと価格割引されたスペアパーツを提供し、継続的で安全かつ高品質な機器の稼働を保証します。

3. ルーツブロワーの耐用年数は？
通常の作業環境下
A- ブロワーの耐用年数は10年以上です。
B- インペラの耐用年数は60,000時間以上です。
C- ベアリングの耐用年数は50,000時間以上です。
D- ギアの耐用年数は60,000時間以上です。

4. 梱包条件は？
A: 一般的に、当社は商品を燻蒸不要の合板ケースに梱包します。法的に登録された特許をお持ちの場合は、承認レターを取得した後、お客様のブランドボックスに商品を梱包することができます。

5. 工場ではどのように製品の品質を管理していますか？
品質検査部門があります。製品を出荷する前に、各製品を検査します。品質に問題がある場合は、新しい製品を製造します。

6. 支払い条件は？
1. TT 30%を前払いとし、TT 70%を出荷前検査後に支払います。
2. 出荷時に100%取消不能L/C
