さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001/CE |
| モデル番号: | BK7018 |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出標準的な木の場合 |
| 受渡し時間: | 5 から 20 仕事日は順序量および指定によって、決まります |
| 支払条件: | L / C、T / T |
| 供給の能力: | 毎月100セット |
| 名前: | 3つの葉根吹風機 | 空気容量: | 18.98〜50.47m3/min |
|---|---|---|---|
| 差動圧力を放出します: | 10-50KPA | モーター出力: | 11〜45/55KW |
| 退院しました: | DN200 (8 円) | 応用：: | 換気,逆洗浄,気圧輸送,水処理,水泥工場,印刷工場などに使用される |
| 主な材質: | 鋳鉄 | 技術の起源: | アメリカ合衆国 |
| 接続された: | ベルトおよび滑車 | 電圧: | 380V/400V/415V/440V/カスタマイズ |
| 頻度: | 50Hz/60Hz | 応用: | 廃水処理 |
| 装置の種類:: | 水平または垂直 | ||
| ハイライト: | 3 つの丸い突出部の根の送風機,空気運搬の送風機 |
||

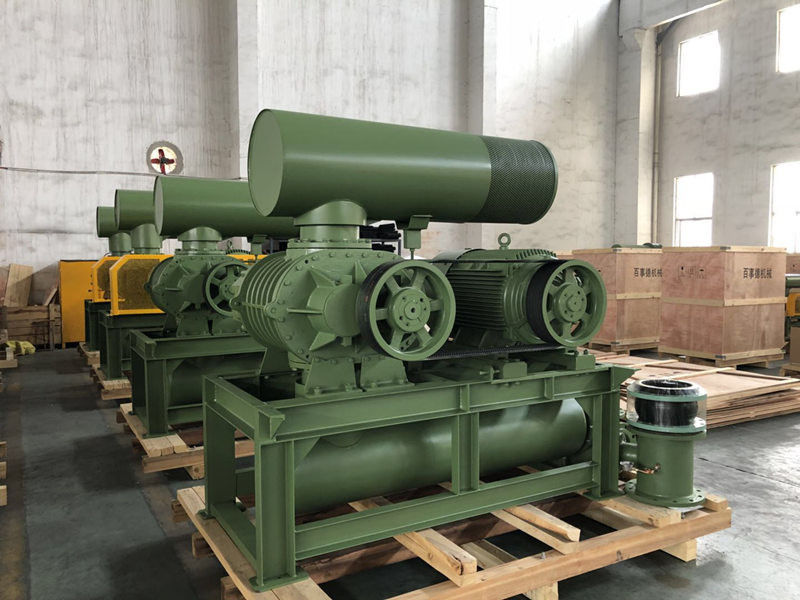

ポジティブ三葉ブロワー、圧力10-50KPA、回転速度700-1500rpm
石油化学工業、建材、電力、冶金、化学肥料、鉱山、港湾、繊維、食品、製紙、養殖、廃水処理などの分野で使用され、主に空気を輸送するために使用されます。ガス、水素ガス、アセチレン、二酸化炭素、可燃性、爆発性、腐食性ガスの用途については、別のモデルであるバイオガスブロワーYU-EGシリーズを参照してください。
仕様:
|
モデル |
BK7018 |
|
風量 |
18.98-50.47m3/min |
|
吐出差圧 |
10-50KPA |
|
回転速度 |
700-1500rpm |
|
モータータイプ |
11-45/55KW 380/400/415/440V、3相、50/60HZ、周波数モーターも利用可能 |
|
設置タイプ |
標準：水平タイプ オプションで垂直タイプも利用可能 |
| 色 | カスタマイズ可能、標準はRAL6011 |
|
ブロワー本体（モーターなし）の正味重量 |
564 kg |
|
梱包サイズ（概算） |
1.8*1.3*2.2（長さ*幅*高さ） |
特徴:
1. ヘリカルタイプのタイミングギアによりスムーズな運転を実現
2. コンパクトで設置の柔軟性があり、ユーザーに多くの選択肢を提供します。
3. インペラの一体構造により、空気の流れの伝達がより安定します。
4. 耐摩耗性、耐熱性に優れた輸入フッ素ゴム製オイルシールを採用。
5. 小さな振動と経済的なエネルギー消費。
パラメータシート
| モデル | ポート径（mm） | 速度 | 吸込容量（m3/min）と軸動力（KW） | |||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | ||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | ||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK7018 | 200(8") | 700 | 21.97 | 6.55 | 20.73 | 10.70 | 19.77 | 14.52 | 18.98 | 19.46 | ||
| 850 | 27.32 | 7.96 | 26.07 | 13.00 | 25.11 | 17.63 | 24.32 | 23.62 | 23.61 | 26.82 | ||
| 1000 | 32.66 | 9.36 | 31.41 | 15.29 | 30.45 | 20.74 | 29.67 | 27.79 | 28.95 | 31.55 | ||
| 1150 | 38.00 | 10.76 | 36.75 | 17.58 | 35.79 | 23.85 | 35.01 | 31.96 | 34.30 | 36.28 | ||
| 1250 | 41.56 | 11.70 | 40.32 | 19.11 | 39.35 | 25.92 | 38.57 | 34.74 | 37.86 | 39.44 | ||
| 1400 | 46.90 | 13.11 | 45.66 | 21.40 | 44.70 | 29.03 | 43.91 | 38.91 | 43.20 | 44.17 | ||
| 1500 | 50.47 | 14.04 | 49.22 | 22.93 | 48.26 | 31.11 | 47.47 | 41.69 | 46.76 | 47.33 | ||
ブロワー本体の構造
|
No. |
部品名 |
数量 |
|
No. |
部品名 |
数量 |
|
No. |
部品名 |
数量 |
|
1 |
台座 |
2 |
|
9 |
左端カバー |
1 |
|
17 |
オイルタンク |
1 |
|
2 |
六角ボルト |
4 |
|
10 |
丸ピン |
4 |
|
18 |
ギア |
2 |
|
3 |
防塵シール |
1 |
|
11 |
ケーシング |
1 |
|
19 |
キー |
2 |
|
4 |
駆動インペラ |
1 |
|
12 |
オイルシール |
4 |
|
20 |
アキシャルスリーブ |
2 |
|
5 |
駆動側ベアリング |
2 |
|
13 |
右端カバー |
1 |
|
21 |
ギア側ベアリング |
2 |
|
6 |
被駆動インペラ |
2 |
|
14 |
ボルト |
16 |
|
22 |
ベアリングプレート |
2 |
|
7 |
ダストカバー |
1 |
|
15 |
ブリーザー |
1 |
|
23 |
調整パッド |
数個 |
|
8 |
グリースニップル |
2 |
|
16 |
取り付けボルト |
8 |
|
24 |
マグネットナット |
1 |
ブロワーパッケージの組立図
標準供給範囲
1. シャフトむき出しブロワー
2. リリーフバルブ
3. ウェーハ型チェックバルブ（スリムタイプ）
4. 吸込サイレンサー（エアフィルター付き）
5. 吐出サイレンサー
6. ブロワーとモーターベース（ベルトカバー付き）
7. ゴム製フレキシブルジョイントおよびショックアブソーバー
8. モータープーリー
9. 圧力計
10. Vベルト
11. ボルト、ナット、その他の接続部品
12. 電動モーター
