起源の場所: | 中国 |
ブランド名: | BK |
証明: | ISO9001/ISO14001/CE |
モデル番号: | BK8016 |
最小注文数量: | 1 セット |
---|---|
価格: | Negotiation |
パッケージの詳細: | 輸出標準的な木の場合 |
受渡し時間: | 5 から 20 仕事日は順序量および指定によって、決まります |
支払条件: | L / C、T / T |
供給の能力: | 毎月100セット |
名前: | 三葉根吹風機 | 空気容量: | 15.37~48.99m3/min |
---|---|---|---|
最大放出圧: | 60Kpa | モーターパワー: | 11-90KW |
排出の穴: | DN200 (8 円) | 適用:: | 換気,逆洗浄,気圧輸送,水処理,水泥工場,印刷工場などに使用される |
主要な材料: | 鋳鉄 | 技術の起源: | アメリカ合衆国 |
ブランドの忍耐: | NSK,SKF 顧客の選択 | 吹風機のRPM: | 700-1500 |
電圧: | 380V/400V/415V/440V/カスタマイズ | 頻度: | 50Hz/60Hz |
適用する: | 廃水処置 | 設置タイプ:: | 横か縦 |
ハイライト: | 3 つの丸い突出部の根の送風機,空気運搬の送風機 |

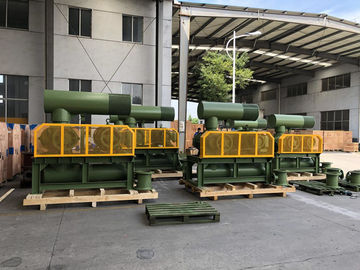

ポジティブな三葉根吹風機,圧力10〜50KPA,回転速度700〜1500rpm
根吹き機は,電力,石油,鉄鋼産業,匂い,食品,酸素製造,スピニングで広く使用されています
掃除用梱包,紙製造,水産,下水処理,気圧輸送など
仕様:
モデル |
BK8016 |
空気容量 |
15.37-48.99m3/分 |
放出差圧 |
10〜60KPA |
回転速度 |
700~1500回転/分 |
エンジンの種類 |
11KW~90KW 380/400/415/440V,3PHASES,50/60HZ,周波数モーターも提供されています |
自動車ブランド |
標準:シメンス・ベイドまたはザウナモーター シメンスとABBモーター あなたの選択のために |
装置の種類 |
標準:水平型 垂直型 あなたのオプションのために利用可能 |
色 | RAL6011の標準でカスタマイズ |
モーターのない吹風機のN.W. |
800kg |
梱包サイズ 約 |
2.1*1.5*2.35 (長さ*幅*高さ) |
特徴:
1円滑な動作のための螺旋型タイミングギア
2コンパクトで柔軟な設置により,ユーザーはより多くの選択肢を得ることができます.
3. インペラーの統合構造を採用し,より安定した動作です.
4. 耐磨性も高温性も良いフッ化ゴムで作られた輸入油密封機を採用する.
5低振動と節約的なエネルギー消費
パラメータシート
モデル | ポート・ディア (MM) |
スピード | 入力容量 (m3/min) と軸の電源 (KW) | |||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2オー | 2000mmH2オー | 3000mmH2オー | 4000mmH2オー | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
rpm | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | ||
BK8016 | 200 (((8 ") | 700 | 20.85 | 8.26 | 19.27 | 12.32 | 18.08 | 16.13 | 17.06 | 18.28 |
850 | 26.13 | 10.03 | 24.55 | 14.96 | 23.35 | 19.58 | 22.33 | 22.19 | ||
1000 | 31.40 | 11.81 | 29.82 | 17.60 | 28.63 | 23.04 | 27.61 | 26.11 | ||
1150 | 36.68 | 13.58 | 35.10 | 20.24 | 33.90 | 26.50 | 32.88 | 30.03 | ||
1250 | 40.20 | 14.76 | 38.61 | 22.00 | 37.42 | 28.80 | 36.40 | 32.64 | ||
1400 | 45.47 | 16.53 | 43.89 | 24.63 | 42.69 | 32.26 | 41.67 | 36.55 | ||
1500 | 48.99 | 17.71 | 47.41 | 26.39 | 46.21 | 34.56 | 45.19 | 39.16 |
モデル | ポート・ディア (MM) |
スピード | 入力容量 (m3/min) と軸の電源 (KW) | |||||||
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2オー | 6000mmH2オー | 7000mmH2オー | 8000mmH2オー | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
rpm | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | ||
BK8016 | 200 (((8 ") | 700 | 16.18 | 22.44 | 15.37 | 26.60 | ||||
850 | 21.45 | 27.25 | 20.64 | 32.31 | ||||||
1000 | 26.73 | 32.06 | 25.92 | 38.01 | 25.18 | 43.96 | 24.51 | 49.90 | ||
1150 | 32.00 | 36.87 | 31.19 | 43.71 | 30.45 | 50.55 | 29.79 | 57.39 | ||
1250 | 35.52 | 40.07 | 34.71 | 47.51 | 33.97 | 54.94 | 33.30 | 62.38 | ||
1400 | 40.79 | 44.88 | 39.98 | 53.21 | 39.25 | 61.54 | 38.58 | 69.87 | ||
1500 | 44.31 | 48.09 | 43.50 | 57.01 | 42.76 | 65.93 | 42.09 | 74.86 |
吹風機主体構造
違う 違う |
部品名 |
QTYは |
|
違う 違う |
部品名 |
QTYは |
|
違う 違う |
部品名 |
QTYは |
1 |
脚 |
2 |
|
9 |
左端カバー |
1 |
|
17 |
オイルタンク |
1 |
2 |
六角ボルト |
4 |
|
10 |
丸いピン |
4 |
|
18 |
道具 |
2 |
3 |
防塵シール |
1 |
|
11 |
住宅 |
1 |
|
19 |
キー |
2 |
4 |
駆動回転器 |
1 |
|
12 |
オイルシール |
4 |
|
20 |
軸外套 |
2 |
5 |
駆動端ベアリング |
2 |
|
13 |
右端カバー |
1 |
|
21 |
ギアエンドベアリング |
2 |
6 |
駆動回転器 |
2 |
|
14 |
ボルト |
16 |
|
22 |
ローヤリングプレート |
2 |
7 |
粉塵カバー |
1 |
|
15 |
呼吸器 |
1 |
|
23 |
調節可能なパッド |
複数 |
8 |
脂質のある乳首 |
2 |
|
16 |
マウントボルト |
8 |
|
24 |
磁性ナッツ |
1 |
吹風器の組装図
適用範囲の標準供給
1. 裸のシャフト吹風機
2. 緩衝弁
3. スライム型ウエファーチェックバルブ
4. 入口サイレンサー (空気フィルター付き)
5. 放出サイレンサー
6吹風機とモーターベース (ベルトカバー付き)
7. 柔らかいゴム接頭とショック吸収器
8. モーターポリー
9. 圧力計
10Vベルト
11. ボルト,ナッツ,その他の接続部品
12電気モーター
