起源の場所: | 中国 |
ブランド名: | BK |
証明: | ISO9001/ISO14001/CE |
モデル番号: | BKW6005 |
最小注文数量: | 1 セット |
---|---|
価格: | 交渉可能 |
パッケージの詳細: | 輸出標準的な木の場合 |
受渡し時間: | 5 から 20 仕事日は順序量および指定によって、決まります |
支払条件: | L / C、T / T |
供給の能力: | 毎月100セット |
Name: | Roots Rotary Lobe Blower | Type: | Positive Displacement Roots Type, three lobes |
---|---|---|---|
Air capacity: | 4.04-10.27 m³/min | Discharge differential pressure: | 60-100KPA |
Motor power: | 5.5-7.5/11-15/18.5-22KW | Discharge bore: | DN80(3”) |
Driven type: | motor driven, connected by belt and pulley | Impeller and shaft: | cast as an integral part, three lobes |
ハイライト: | 高圧送風機,回転式丸い突出部の送風機 |

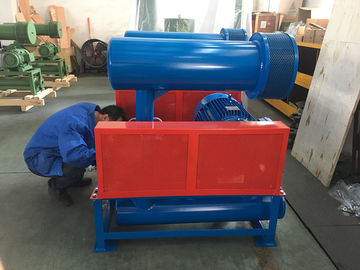

DN80ルーツロータリーローブブロワー、最大圧力100KPA、曝気エアブロワー
BKW型三葉ルーツロータリーブロワーは、長年のルーツ型ロータリーブロワー製造経験に基づき、革新的な技術を採用して開発された製品です。
仕様
モデル
速度 |
850 |
4.04-10.27m |
3/分KW |
60-100KPA |
回転速度 |
850-1800rpm |
冷却水流量 |
5 L/分 |
モータータイプ |
5.5-7.5/11-15/18.5-22KW |
380/400/415/440V、3相、50/60HZ |
標準:シーメンスBeideまたはWannanモーター |
オプションとしてシーメンスとABBモーター |
標準:水平タイプ。 |
オプションとして垂直タイプも利用可能 |
256kg |
梱包サイズ(概算) |
ブロワー用梱包ケース:1.5*0.95*0.9m(長さ*幅*高さ) |
ブロワー付属品用梱包ケース:1.31*0.6*0.5m(長さ*幅*高さ) 特徴 |
1. BKシリーズの設計に基づいて、エンドプレート設計を改良し、高圧を実現するために水冷システムを設置。
2. 高温でもベアリングが損傷しにくいため、ベアリングの寿命が延びます。
パラメータシート
モデル
速度 | 入口容量(m3/分)と軸動力(KW) | 冷却水 | 0.6kgf/cm | |||||||||
2O | 2O | 2O | 2O | 2O | ||||||||
2O0.06Mpa | 2O0.06Mpa | 2O0.06Mpa | 2O0.06Mpa | 2O0.06Mpa | ||||||||
0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | rpm | ||||||||
m | 3/分KW | L/分 | 3/分KW | L/分 | 3/分KW | L/分 | 3/分KW | L/分 | 3/分KW | L/分 | BKW6005 | |
850 | 3.54 | 7.13 | 3.34 | 8.04 | 5 | ポート径:DN80(3インチ) | ||||||
1000 | 4.60 | 8.39 | 4.40 | 9.45 | 4.22 | 10.73 | 4.04 | 12.00 | 1150 | |||
5.67 | 9.65 | 5.46 | 10.87 | 5.29 | 12.33 | 5.10 | 13.80 | 1250 | ||||
6.38 | 10.49 | 6.17 | 11.82 | 5.99 | 13.41 | 5.81 | 15.00 | 5.65 | 16.59 | 1400 | ||
7.44 | 11.74 | 7.23 | 13.24 | 7.06 | 15.02 | 6.87 | 16.80 | 6.72 | 18.58 | 1500 | ||
8.15 | 12.58 | 7.94 | 14.18 | 7.76 | 16.09 | 7.58 | 18.00 | 7.42 | 19.90 | 1650 | ||
9.21 | 13.84 | 9.00 | 15.60 | 8.83 | 17.70 | 8.64 | 19.79 | 8.49 | 21.89 | 1800 | ||
10.27 | 15.10 | 10.07 | 17.02 | 9.89 | 19.31 | 9.71 | 21.59 | 9.55 | 23.88 | ブロワー本体の構造 |
冷却水の流れ方向
ブロワーパッケージの組立図
標準供給範囲
1. シャフトブロワー
2. 入口サイレンサー(エアフィルター付き)
3. 出口サイレンサー
4. リリーフバルブ
5. チェックバルブ
6. フレキシブルジョイント
7. 圧力計
8. ブロワープーリーとモータープーリー
9. Vベルト
10. ベルトカバー
11. ブロワーベース
12. 電動モーター
