起源の場所: | 中国 |
ブランド名: | BK |
証明: | ISO9001/ISO14001/CE |
モデル番号: | BK8024 |
最小注文数量: | 1 セット |
---|---|
価格: | Negotiation |
パッケージの詳細: | 輸出標準的な木の場合 |
受渡し時間: | 5 から 20 仕事日は順序量および指定によって、決まります |
支払条件: | L / C、T / T |
供給の能力: | 毎月50セット |
名前: | 3つの葉根吹風機 | タイプ: | ポジティブな移動,根の種類,空気輸送 |
---|---|---|---|
空気容量: | 24.95~73.81m3/min | 差動圧力を排出しなさい: | 10-60KPA |
モーターパワー: | 15-90KW | 放出孔: | DN250 (10") |
冷却型: | 空気 | 適用:: | 換気,逆洗浄,気圧輸送,水処理,水泥,管の浄化,発電所などに使用される |
主な材料: | 鋳鉄 | 吹風機のRPM: | 1500 |
適用する: | 汚水処理 | 装置の種類:: | 水平または垂直 |
ハイライト: | 丸い突出部の送風機を定着させます,空気運搬の送風機 |

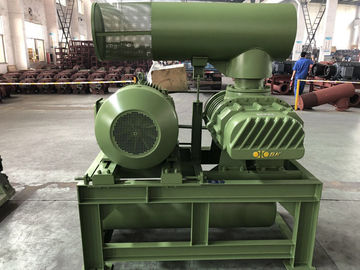

10KPA - 60KPA 3丸い突出部の根の送風機、汚水処理の通気のための除雪車
3丸い突出部の中国の一流の製造業者の1つが、肯定的な変位送風機を定着させるので、私達は着実にずっと市場占有率を得ています。
指定:
モデル |
BK8016 |
空気容量 |
24.95-73.81m3/min |
排出の差動圧力 |
10-60KPA |
回転式速度 |
700-1500rpm |
モーター タイプ |
15KW-90KW 380/400/415/440V、3PHASES、50/60HZの利用できるまた頻度モーター |
モーター ブランド |
標準: Siemens BeideまたはWannanモーター あなたの選択のためのSiemensそしてABBモーター |
設置タイプ |
標準: 横のタイプ。 あなたの選択のために利用できる縦のタイプ |
色 | カスタマイズされる、RAL6011の標準 |
モーターのない送風機のN.W. |
1120のkg |
およそパッキング サイズ。 |
2.28*1.51*2.45m (length*width*height) |
特徴:
1.High効率。 改良されたカーブは大いに高性能の達成の回転子のために採用されます。
2.低い振動。精密機械化の回転子および高精度のためのようにデジタル制御の工作機械は採用されます
動的バランス機械は採用されます、従って送風機の動くことのためのほとんど振動がありません。
3.高精度ギヤおよび軸受けは長い耐用年数の間採用されます。
4.汚染なしでクリーン エアーを発生させて下さい。
変数シート
モデル | 港Dia (MM) |
速度 | 入口容量(m3/min)およびシャフト力(KW) | |||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK8024 | 250 (10") | 700 | 31.60 | 11.24 | 29.33 | 17.47 | 27.64 | 23.27 | 26.22 | 26.61 |
850 | 39.51 | 13.65 | 37.25 | 21.22 | 35.56 | 28.25 | 34.13 | 32.31 | ||
1000 | 47.43 | 16.06 | 45.16 | 24.96 | 43.47 | 33.24 | 42.05 | 38.01 | ||
1150 | 55.34 | 18.46 | 53.07 | 28.71 | 51.38 | 38.23 | 49.96 | 43.71 | ||
1250 | 60.62 | 20.07 | 58.35 | 31.20 | 56.66 | 41.55 | 55.24 | 47.51 | ||
1400 | 68.53 | 22.48 | 66.26 | 34.95 | 64.57 | 46.54 | 63.15 | 53.21 | ||
1500 | 73.81 | 24.08 | 71.54 | 37.44 | 69.85 | 49.86 | 68.42 | 57.01 |
モデル | 港Dia (MM) |
速度 | 入口容量(m3/min)およびシャフト力(KW) | |||||||
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BK8024 | 250 (10") | 700 | 24.95 | 32.85 | ||||||
850 | 32.87 | 39.89 | ||||||||
1000 | 40.78 | 46.93 | 39.67 | 55.86 | ||||||
1150 | 48.69 | 53.97 | 47.59 | 64.24 | ||||||
1250 | 53.97 | 58.67 | 52.86 | 69.82 | ||||||
1400 | 61.88 | 65.71 | 60.77 | 78.20 | ||||||
1500 | 67.16 | 70.40 | 66.05 | 83.78 |
送風機の主体の構造
いいえ。 |
部分名 |
Qty. |
|
いいえ。 |
部分名 |
Qty. |
|
いいえ。 |
部分名 |
Qty. |
1 |
足場 |
2 |
|
9 |
左端カバー |
1 |
|
17 |
オイル タンク |
1 |
2 |
六角形のボルト |
4 |
|
10 |
円形ピン |
4 |
|
18 |
ギヤ |
2 |
3 |
Antidustのシール |
1 |
|
11 |
包装 |
1 |
|
19 |
キー |
2 |
4 |
インペラーを運転して下さい |
1 |
|
12 |
オイル シール |
4 |
|
20 |
軸袖 |
2 |
5 |
忍耐 |
2 |
|
13 |
右端のカバー |
1 |
|
21 |
忍耐 |
2 |
6 |
運転されたインペラー |
2 |
|
14 |
ボルト |
16 |
|
22 |
軸受け版 |
2 |
7 |
塵のコップ |
1 |
|
15 |
一休み |
1 |
|
23 |
調節可能なパッド |
複数 |
8 |
グリース ニップル |
2 |
|
16 |
ボルト |
8 |
|
24 |
磁気ナット |
1 |
送風機のパッケージの集まっているデッサン
規模の標準的な供給
1. 裸シャフトの送風機
2.圧力は弁を取り除きます
3. ウエファーの逆止弁(細いタイプ)
4.入口の消音装置(エア フィルターと)
5.出口の消音装置
6.基礎公衆(ベルト カバーと)
7.ゴム製適用範囲が広い接合箇所および衝撃のパッド
8. モーター滑車
9.圧力計
10. Vベルト
11.ボルトおよびナットおよび他の関係の部品
12. 電動機
