さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001/CE |
| モデル番号: | BK9020S |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出標準的な木の場合 |
| 受渡し時間: | 5 から 20 仕事日は順序量および指定によって、決まります |
| 支払条件: | L / C、T / T |
| 供給の能力: | 毎月50セット |
| 名前: | 3つの葉根吹風機 | タイプ: | ポジティブな移動,根の種類,空気輸送 |
|---|---|---|---|
| 空気容量: | 42.58~80.18m3/min | 差動圧力を排出しなさい: | 10-80KPA |
| モーターパワー: | 30〜132kw | 放出孔: | DN200 (8 円) |
| 冷却型: | 空気 | 適用:: | 換気,逆洗浄,気圧輸送,水処理,水泥,管の浄化,発電所などに使用される |
| 主要資料: | 鋳鉄 | 電圧: | 380V/400V/415V/440V/カスタマイズ |
| 頻度: | 50Hz/60Hz | 装置の種類:: | 水平または垂直 |
| ハイライト: | 3 つの丸い突出部の根の送風機,丸い突出部の送風機を定着させます |
||

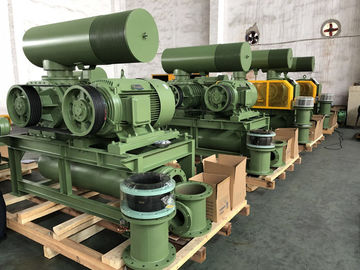

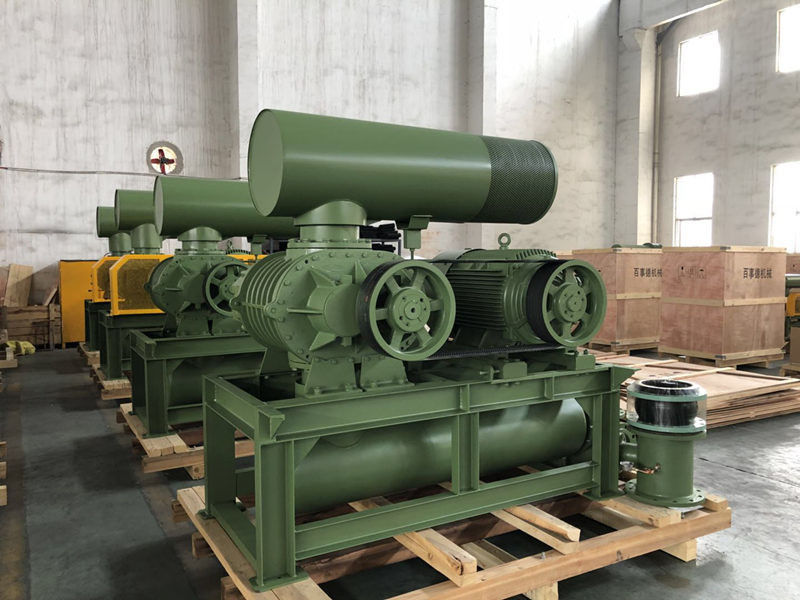

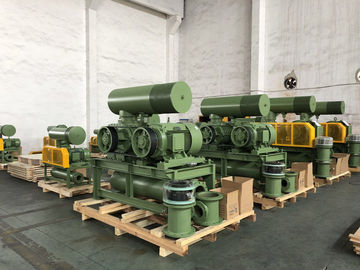

DN250 三葉根吹風機, 15-132KW, 80KPA 空気冷却回転吹風機
BK吹風機は,全アディアバティック効率と体積効率を向上させ,優れた空気を提供しています
容量と圧力の特徴
|
モデル |
BK9020S |
|
空気容量 |
42.58-80.18m3/分 |
|
放出差圧 |
10〜80KPA |
|
回転速度 |
1000〜1500回転/分 |
|
エンジンの種類 |
30〜132KW 380/400/415/440V,3PHASES,50/60HZ,周波数モーターも提供されています |
|
自動車ブランド |
標準:シメンス・ベイドまたはザウナモーター シメンスとABBモーター あなたの選択のために |
|
装置の種類 |
標準:水平型 垂直型 あなたのオプションのために利用可能 |
| 色 | RAL6011の標準でカスタマイズ |
|
モーターのない吹風機のN.W. |
1310kg |
|
梱包サイズ 約 |
2.62*1.78*2.45m (長さ*幅*高さ) |
特徴:
1.BK 3ループ吹風機は 80kPa上昇圧内では水冷却液を必要としません.
2安定した輸送のためにヘリカルギアが採用されています.
3ローターの特殊なプロフィールを採用することで,ローターの間のクリアランスは一定に保たれる.
効率はさらに高まります
4精密なNCマシンで大量生産によって制御される.
製造段階では動的にバランスされているため,ローターは振動からほとんど自由です.
もういいわ
5螺旋式タイミングギアは,使用寿命を延長するだけでなく,ノイズを減らすために採用されています.
パラメータシート
| モデル | ポート・ディア | スピード | 入力容量 (m3/min) と軸の電源 (KW) | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK9020S | 200 (((8 ") | 1000 | 51.88 | 24.34 | 49.92 | 31.03 | 48.41 | 37.73 | 47.14 | 44.42 | 46.02 | 51.12 | 45.01 | 57.82 | 43.6 | 65.83 | 42.58 | 72.66 |
| 1050 | 54.71 | 25.55 | 52.75 | 32.58 | 51.24 | 39.61 | 49.97 | 46.65 | 48.85 | 53.68 | 47.84 | 60.71 | 46.91 | 67.74 | 46.05 | 74.77 | ||
| 1150 | 60.37 | 27.99 | 58.41 | 35.69 | 56.9 | 43.39 | 55.63 | 51.09 | 54.51 | 58.79 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | ||
| 1250 | 66.03 | 30.42 | 64.07 | 38.79 | 62.56 | 47.16 | 61.29 | 55.53 | 60.18 | 63.90 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | ||
| 1400 | 74.52 | 34.07 | 72.56 | 43.44 | 71.06 | 52.82 | 69.79 | 62.19 | 68.67 | 71.57 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | ||
| 1500 | 80.18 | 36.5 | 78.22 | 45.38 | 76.72 | 56.59 | 75.45 | 66.64 | 74.33 | 76.68 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.8 | ||
吹風機主体構造
|
違う 違う |
部品名 |
QTYは |
|
違う 違う |
部品名 |
QTYは |
|
違う 違う |
部品名 |
QTYは |
|
1 |
脚 |
2 |
|
9 |
左端カバー |
1 |
|
17 |
オイルタンク |
1 |
|
2 |
六角ボルト |
4 |
|
10 |
丸いピン |
4 |
|
18 |
道具 |
2 |
|
3 |
防塵シール |
1 |
|
11 |
ケース |
1 |
|
19 |
キー |
2 |
|
4 |
駆動回転器 |
1 |
|
12 |
オイルシール |
4 |
|
20 |
軸外套 |
2 |
|
5 |
ローヤリング |
2 |
|
13 |
右端カバー |
1 |
|
21 |
ローヤリング |
2 |
|
6 |
駆動回転器 |
2 |
|
14 |
ボルト |
16 |
|
22 |
ローヤリングプレート |
2 |
|
7 |
粉末カップ |
1 |
|
15 |
呼吸器 |
1 |
|
23 |
調節可能なパッド |
複数 |
|
8 |
脂質のある乳首 |
2 |
|
16 |
ボルト |
8 |
|
24 |
磁性ナッツ |
1 |
吹風器の組装図
適用範囲の標準供給
1. 裸のシャフト吹風機
2. 圧縮弁
3. ワッフルチェックバルブ (スライムタイプ)
4. 入口サイレンサー (空気フィルター付き)
5. 消音器
6公共のベース (ベルトカバー)
7. 柔らかいゴム接頭とショックパッド
8. モーターポリー
9. 圧力計
10Vベルト
11. ボルト,ナッツ,その他の接続部品
12電気モーター
