さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001/CE |
| モデル番号: | BK10027S |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出標準的な木の場合 |
| 受渡し時間: | 5 から 20 仕事日は順序量および指定によって、決まります |
| 支払条件: | L / C、T / T |
| 供給の能力: | 毎月50セット |
| タイプ: | ポジティブな移動,根の種類,空気輸送 | 名前: | 3つの葉根吹風機 |
|---|---|---|---|
| 空気容量: | 63.16~136.2m3/min | 差動圧力を放出します: | 10-80KPA |
| モーター出力: | 30-90/110-220KW | 退院しました: | DN300 （12"） |
| 冷却タイプ: | 空気 | 応用：: | 換気,逆洗浄,気圧輸送,水処理,水泥,管の浄化,発電所などに使用される |
| 主な材質: | 鋳鉄 | 電圧: | 380V/400V/415V/440V/カスタマイズ |
| 頻度: | 50Hz/60Hz | 装置の種類:: | 水平または垂直 |
| ハイライト: | 丸い突出部の送風機を定着させます,空気運搬の送風機 |
||

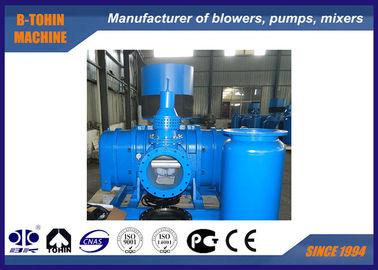

DN300 三つ葉ルーツブロワー、80KPA 空冷ロータリーエアブロワー
中国の主要な三つ葉式容積式ルーツブロワーメーカーの一つとして、B-Tohinは中国のプロフェッショナルブロワーメーカーとなりました。自社の研究チームとアメリカおよび日本から導入された先進技術により、持続的な市場シェアの成長を遂げています。
ブロワーの全アクセサリーは標準化されており、大量生産が可能ですが、カスタマイズタイプも利用可能です。80KPAのブースト圧力内では水冷は不要です。
仕様:
|
モデル |
BK10027S |
|
風量 |
63.16-136.2m3/min |
|
吐出差圧 |
10-80KPA |
|
回転速度 |
850-1500rpm |
|
モータータイプ |
37-90/110-220KW 380/400/415/440V、3相、50/60HZ、周波数モーターも利用可能 |
|
設置タイプ |
標準：水平タイプ。 垂直タイプもオプションで利用可能です |
| 色 | カスタマイズ可能、標準はRAL6011 |
|
ブロワー本体（モーターなし）の正味重量 |
1750 kg |
|
梱包サイズ（約） |
2.67*1.87*2.5m（長さ*幅*高さ） |
特徴:
1. 移送媒体はクリーンで、油やその他の不純物がなく、汚染がありません。
2. 幅広い容量と圧力でアプリケーションに対応
3. CE、ISO9001認証取得製品
4. さまざまな設置要求に対応するカスタマイズ製品
5. 高効率
パラメータシート
| モデル | ポート径 (MM) |
速度 | 吸込風量（m3/min）および軸動力（KW） | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK10027S | 300(12") | 850 | 73.94 | 40.13 | 70.86 | 49.65 | 68.50 | 59.18 | 66.51 | 68.71 |
| 1000 | 88.31 | 47.21 | 85.22 | 58.42 | 82.86 | 69.63 | 80.87 | 80.83 | ||
| 1150 | 102.7 | 54.29 | 99.59 | 67.18 | 97.22 | 80.07 | 95.23 | 92.96 | ||
| 1250 | 112.2 | 59.01 | 109.2 | 73.02 | 106.8 | 87.03 | 104.8 | 101.0 | ||
| 1400 | 126.6 | 66.09 | 123.5 | 81.78 | 121.2 | 97.48 | 119.2 | 113.2 | ||
| 1500 | 136.2 | 70.81 | 133.1 | 87.63 | 130.7 | 104.4 | 128.7 | 121.3 | ||
| モデル | ポート径 (MM) |
速度 | 吸込風量（m3/min）および軸動力（KW） | |||||||
| 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK10027S | 300(12") | 850 | 64.75 | 78.24 | 63.16 |
87.76 |
||||
| 1000 | 79.11 | 92.04 | 77.52 | 103.3 | ||||||
| 1150 | 93.47 | 105.8 | 91.89 | 118.7 | 90.43 | 131.6 | 89.07 | 144.5 | ||
| 1250 | 103.0 | 115.1 | 129.1 | 100.0 | 143.1 | 98.64 | 98.64 | 157.1 | ||
| 1400 | 117.4 | 128.9 | 115.8 | 144.6 | 114.4 | 160.2 | 113.0 | 175.9 | ||
| 1500 | 127.0 | 138.1 | 125.4 | 154.9 | 123.9 | 171.7 | ||||
ブロワー本体の構造
|
No. |
部品名 |
数量 |
|
No. |
部品名 |
数量 |
|
No. |
部品名 |
数量 |
|
1 |
台座 |
2 |
|
9 |
左端カバー |
1 |
|
17 |
オイルタンク |
1 |
|
2 |
六角ボルト |
4 |
|
10 |
丸ピン |
4 |
|
18 |
ギア |
2 |
|
3 |
防塵シール |
1 |
|
11 |
ケーシング |
1 |
|
19 |
キー |
2 |
|
4 |
駆動インペラ |
1 |
|
12 |
オイルシール |
4 |
|
20 |
アキシャルスリーブ |
2 |
|
5 |
ベアリング |
2 |
|
13 |
右端カバー |
1 |
|
21 |
ベアリング |
2 |
|
6 |
従動インペラ |
2 |
|
14 |
ボルト |
16 |
|
22 |
ベアリングプレート |
2 |
|
7 |
ダストカップ |
1 |
|
15 |
ブリーザー |
1 |
|
23 |
調整パッド |
数個 |
|
8 |
グリースニップル |
2 |
|
16 |
ボルト |
8 |
|
24 |
マグネットナット |
1 |

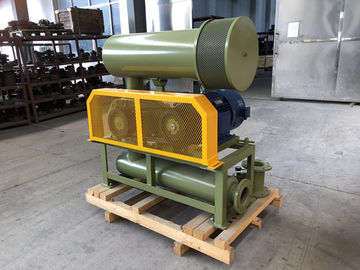

ブロワーパッケージの組立図
標準供給範囲
1. ベアシャフトブロワー
2. 逃し弁
3. ウェーハチェックバルブ（スリムタイプ）
4. 吸込サイレンサー（エアフィルター付き）
5. 吐出サイレンサー
6. 共用ベース（ベルトカバー付き）
7. ゴム製フレキシブルジョイントおよびショックパッド
8. モータープーリー
9. 圧力計
10. Vベルト
11. ボルト、ナット、その他の接続部品
12. 電動モーター
