さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001/CE |
| モデル番号: | BKW8024 |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出標準的な木の場合 |
| 受渡し時間: | 5 から 20 仕事日は順序量および指定によって、決まります |
| 支払条件: | L / C、T / T |
| 供給の能力: | 毎月50セット |
| 名前: | 根の回転式丸い突出部の送風機 | タイプ: | 肯定的な変位の根のタイプ、3つの丸い突出部 |
|---|---|---|---|
| 空気容量: | 31.89～50.67m3/分 | 差動圧力を放出します: | 60〜80kpa |
| モーター出力: | 22〜90KW | 退院しました: | DN200 （8"） |
| ドリブンタイプ: | ベルトとプーリーで接続されたモーター駆動型 | 設置タイプ: | 横の、縦の利用できるまた |
| ハイライト: | 回転式肯定的な送風機,回転式丸い突出部の送風機 |
||

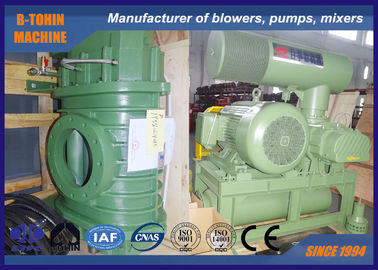

鋳鉄製水冷式下水処理用ルーツブロワー 大容量 3600 m³/時
ルーツブロワーは、風量と回転数が比例関係にある容積式ブロワーの一種です。三葉式ブロワーは、1回転あたり2枚羽根のブロワーの3倍の吸込・吐出を行います。2枚羽根式ブロワーと比較して、三葉式ルーツブロワーは空気脈動が少なく、より安定した運転が可能です。
2つの平行な軸受に2枚の羽根があります。羽根の間、楕円形のケーシング、および各羽根の間には非常に小さな隙間があります。羽根が反対方向に一定速度で回転することにより、ケーシングと羽根に囲まれた一定量の空気が吸込側から吐出側へ搬送されます。
仕様
|
モデル |
BKW8024S |
|
風量 |
31.89-50.67m3/min |
|
吐出差圧 |
60-80KPA |
|
回転数 |
800-1100rpm |
|
冷却水量 |
15 l/min |
|
モータータイプ |
22-90KW |
|
設置タイプ |
標準：水平型。 |
|
ブロワー本体（モーターなし）の正味重量 |
800kg |
|
梱包サイズ（概算） |
2.28*1.51*2.45m（長さ*幅*高さ） |
特徴
1. エネルギー消費量を15～25%削減する改良型ローター曲線
2. BKWルーツブロワーは、フッ素ゴム製シーリング材を使用し、優れたシール性能を発揮します。
3. ギア精度は5級で、主要部品はNC加工されており、スムーズな運転を保証します。
4. 正確な動的バランスによる低振動。
5. 搬送される空気はクリーンで、油やほこりがありません。
パラメータシート
| モデル | 回転数 | 吸込風量（m³/min）と軸動力（KW） | 冷却 | |||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 水 | |||||
| 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||
| rpm | m³/min | KW | m³/min | KW | m³/min | KW | L/min | |
| BKW8024S | 800 | 33.69 | 46.25 | 32.76 | 51.61 | 31.89 | 56.97 | 15 |
| ポート径：200（8インチ） | 850 | 36.52 | 49.14 | 35.59 | 54.84 | 34.72 | 60.53 | |
| 900 | 39.35 | 52.03 | 38.42 | 58.06 | 37.56 | 64.09 | ||
| 1000 | 45.01 | 57.82 | 44.08 | 64.51 | 43.22 | 71.21 | ||
| 1100 | 50.67 | 63.6 | 49.74 | 70.96 | 48.88 | 78.33 | ||

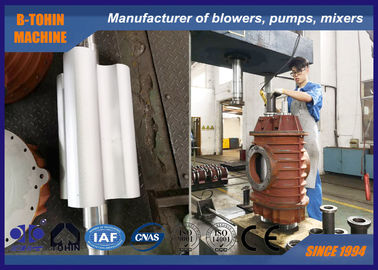

ブロワー本体の構造
冷却水の流れ方向

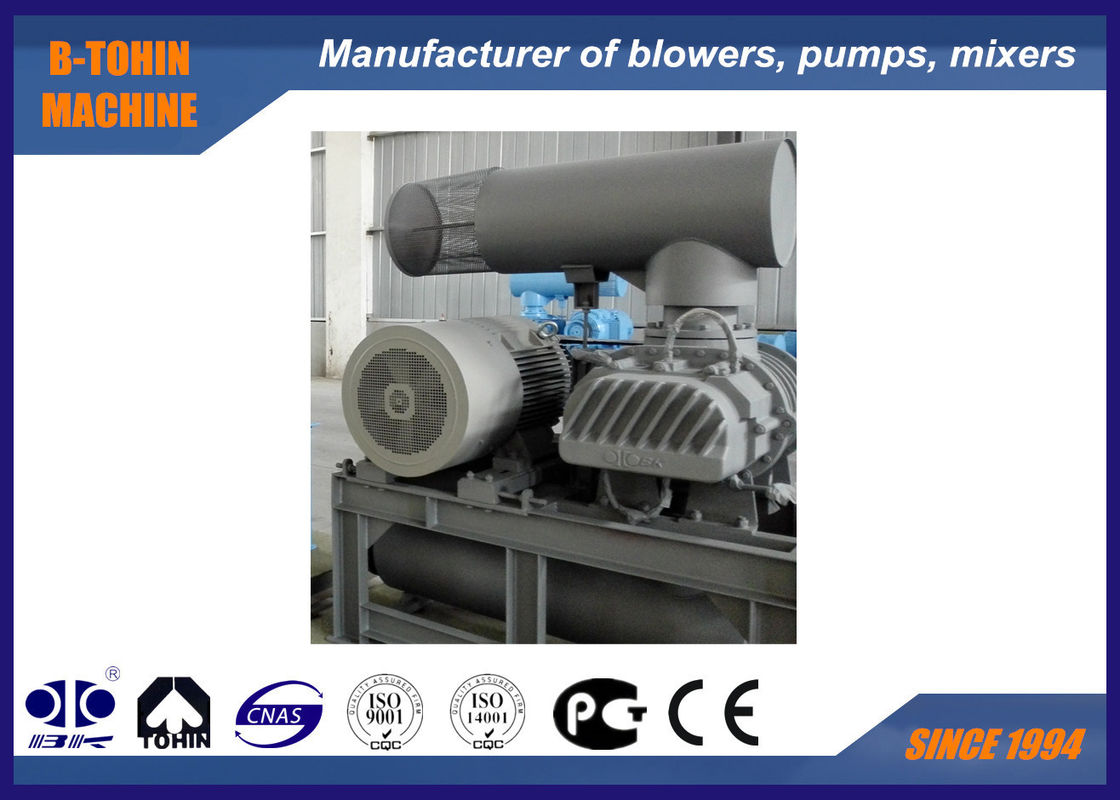

ブロワーパッケージの組立図
標準供給範囲
1. シャフトブロワー
2. 吸込サイレンサー（エアフィルター付き）
3. 吐出サイレンサー
4. リリーフバルブ
5. チェックバルブ
6. フレキシブルジョイント
7. 圧力計
8. ブロワープーリーとモータープーリー
9. Vベルト
10. ベルトカバー
11. 共用ベース
12. モーター
