さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001 |
| モデル番号: | BV5003 |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出標準的な木の caseAbout BKW BKW シリーズ根の送風機は BK シリーズの設計を受継ぎます。 それは軸受けの耐用年数を延長し、高圧 appli を可能にするために軸受けの温度を下げる |
| 受渡し時間: | 5 から 20 仕事日は順序量および指定によって、決まります |
| 支払条件: | L / C、T / T |
| 供給の能力: | 1ヶ月あたりの80セット |
| タイプ: | 真空サークル、ルーツタイプ | 空気容量: | 1.92-7.38m3/min |
|---|---|---|---|
| 差動圧力を放出します: | -10KPA ~ -50KPA | モーター出力: | 5.5-7.5/11-15KW |
| 退院しました: | DN65(2.5 〜) | 冷却タイプ: | 空気 |
| ドリブンタイプ: | ベルトとプーリーで接続されたモーター駆動型 | 重さ: | 171kg |
| スピード: | 850-2000 rpm | ||
| ハイライト: | 根のタイプ真空ポンプ,空気送風機ポンプ |
||

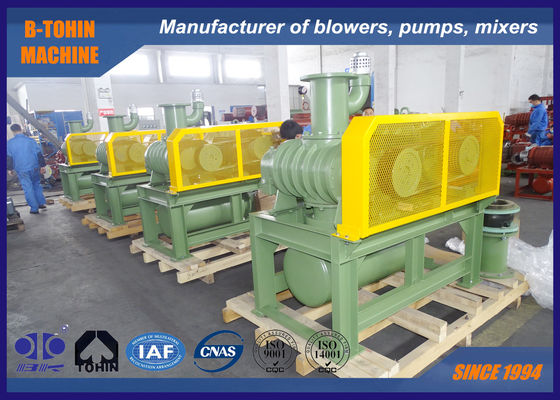

3連ルーツブロワー真空ポンプ、最大真空度40KP
BK真空ポンプについて
BK真空ポンプは-10KAPから-50KPAの真空用途に使用されます。食品搬送、冶金、化学工業、電子コーティングに適用されます。
仕様
|
モデル |
BV 5003 |
|
風量 |
1.92-7.38m3/min |
|
吐出差圧 |
-10 ~ -50KPA |
|
回転速度 |
850-2000rpm |
|
モータータイプ |
1.5-7.5KW 380/400/415/440V、3相、50/60HZ |
|
設置タイプ |
標準：水平型。 オプションで垂直型もご利用いただけます |
|
ブロワー単体（モーターなし）の正味重量 |
171kg |
|
梱包サイズ（概算） |
1.64*0.75*1.6m（長さ*幅*高さ） |
パラメータシート
| モデル | ポート径 | 速度 | 吸込容量（m3/min）と軸動力（KW） | |||||||||
| -0.1kgf/cm2 | -0.2kgf/cm2 | -0.3kgf/cm2 | -0.4kgf/cm2 | -0.5kgf/cm2 | ||||||||
| -1000mmH2O | -2000mmH2O | -3000mmH2O | -4000mmH2O | -5000mmH2O | ||||||||
| -0.01Mpa | -0.02Mpa | -0.03Mpa | -0.04Mpa | -0.05Mpa | ||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BV5003 | 65(2.5") | 850 | 2.75 | 0.97 | 2.47 | 1.61 | 2.25 | 2.45 | 2.07 | 2.77 | 1.92 | 3.38 |
| 1000 | 3.35 | 1.15 | 3.07 | 1.89 | 2.86 | 2.89 | 2.68 | 3.26 | 2.52 | 3.97 | ||
| 1150 | 3.96 | 1.32 | 3.67 | 2.18 | 3.46 | 3.32 | 3.28 | 3.75 | 3.12 | 4.57 | ||
| 1250 | 4.36 | 1.43 | 4.08 | 2.36 | 3.86 | 3.61 | 3.68 | 4.08 | 3.52 | 4.96 | ||
| 1350 | 4.76 | 1.55 | 4.48 | 2.55 | 4.27 | 3.89 | 4.08 | 4.4 | 3.93 | 5.36 | ||
| 1500 | 5.36 | 1.72 | 5.08 | 2.84 | 4.87 | 4.33 | 4.69 | 4.89 | 4.53 | 5.96 | ||
| 1600 | 5.77 | 1.83 | 5.48 | 3.03 | 5.27 | 4.62 | 5.09 | 5.22 | 4.93 | 6.36 | ||
| 1750 | 6.37 | 2.01 | 6.09 | 3.31 | 5.87 | 5.05 | 5.69 | 5.71 | 5.54 | 6.95 | ||
| 1850 | 6.77 | 2.12 | 6.49 | 3.5 | 6.28 | 5.34 | 6.1 | 6.03 | 5.94 | 7.35 | ||
| 2000 | 7.38 | 2.29 | 7.09 | 3.78 | 6.88 | 5.77 | 6.7 | 6.52 | 6.54 | 7.94 | ||
ブロワーパッケージの組立図
| BV外形寸法図 | 単位：mm | |||||||||||||||||
タイプ |
ポート径 |
モーター出力 |
A | B | C | D | E | F | G | H | K | M | N | 0 | P | Q | n-M16×h | 重量 （kg） |
| BV5003 | 65(2.5") | 5.5～7.5 | 1190 | 940 | 90 | 200 | 532 | 172 | 200 | 1072 | 133 | 346 | 410 | 115 | 190 | 18 | 4-M16×300 | 171 |
| 11～15 | 474 | 538 | ||||||||||||||||
| 標準付属品には、吸気サイレンサー、排気サイレンサー、負圧計、ベース、ベルトカバー、真空逃し弁、三角ベルトが含まれます。上記の重量は標準付属品のみの重量であり、モーターは含まれていません。標準供給範囲1. ブロワー本体2. 真空安全弁 | ||||||||||||||||||
| 3. 吸気サイレンサー | ||||||||||||||||||
4. 排気サイレンサー
5. 共用ベース（ベルトカバー付き）
6. ゴム製フレキシブルジョイントおよびショックパッド
7. ブロワープーリー
8. 圧力計
9. ベルト
10. ボルト、ナット、その他の接続部品
11. モーター
