さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001 |
| モデル番号: | BV9030 |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出標準的な木の caseAbout BKW BKW シリーズ根の送風機は BK シリーズの設計を受継ぎます。 それは軸受けの耐用年数を延長し、高圧 appli を可能にするために軸受けの温度を下げる |
| 受渡し時間: | 5 から 20 仕事日は順序量および指定によって、決まります |
| 支払条件: | L / C、T / T |
| 供給の能力: | 1ヶ月あたりの80セット |
| タイプ: | 真空サークル、ルーツタイプ | 空気容量: | 47.35-122.58立方メートル/分 |
|---|---|---|---|
| 差動圧力を放出します: | -10KPA ~ -30KPA | モーター出力: | 22KW-160KW |
| 退院しました: | DN300 (12インチ) | 冷却タイプ: | 空気 |
| ドリブンタイプ: | ベルトとプーリーで接続されたモーター駆動型 | スピード: | 700~1500回転/分 |
| 重さ: | 1400KG | ||
| ハイライト: | 根のタイプ真空ポンプ,空気送風機ポンプ |
||

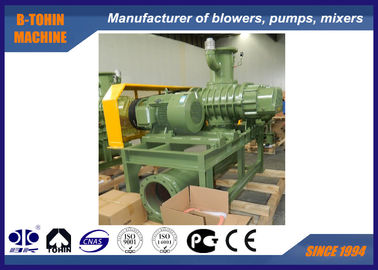

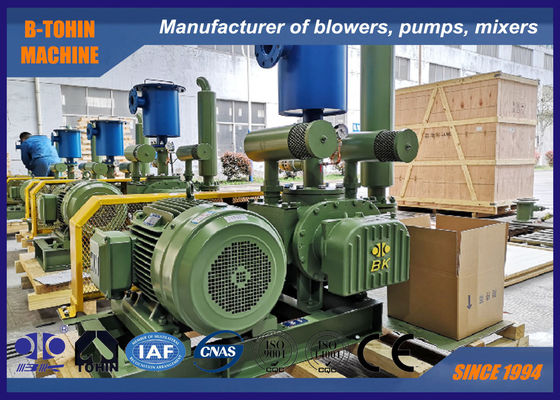

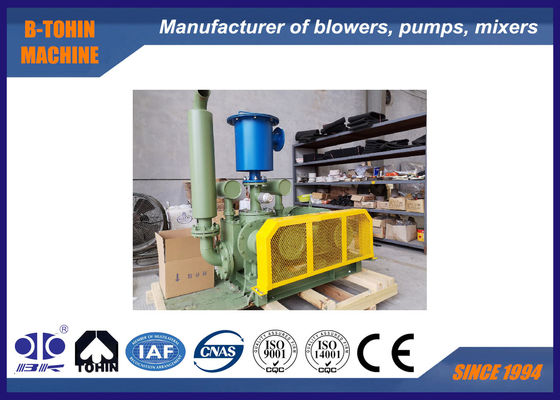

DN300 大型ルーツブロワー真空ポンプ、真空空気容量 6000m3/h
BK真空ポンプについて
BV9030は、B-Tohinが長年の経験と高度な技術に基づいて開発した真空用ブロワーです。主要部品は高精度CNC加工され、CMMマシンで検査されています。SKFオイルシールとNSKベアリングが内部に組み込まれており、漏れがなく長寿命を保証します。
仕様
|
モデル |
BV9030 |
| 吸込口寸法 | DN300 |
| 吹出口寸法 | DN300 |
|
風量 |
47.35-122.58m3/min |
|
吐出差圧 |
-10～-30KPA |
|
回転速度 |
700-1500rpm |
|
モータータイプ |
22KW-160KW |
| モーター効率クラス | IE3 |
| モーター絶縁クラス | F、温度上昇B |
| モーター保護クラス | IP55 |
|
設置タイプ |
標準：水平型。 |
|
ブロワー本体（モーターなし）の正味重量 |
1400kg |
|
梱包サイズ（概算） |
2.67*1.85*2.55m（長さ*幅*高さ） |
パラメータシート
| モデル | ポート径 | 速度 | 吸込風量（m3/min）と軸動力（KW） | |||||
| -0.1kgf/cm2 | -0.2kgf/cm2 | -0.3kgf/cm2 | ||||||
| -1000mmH2O | -2000mmH2O | -3000mmH2O | ||||||
| -0.01Mpa | -0.02Mpa | -0.03Mpa | ||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BV9030 | 300(12") | 700 | 53.08 | 17.01 | 49.78 | 27.48 | 47.35 | 37.12 |
| 850 | 66.11 | 20.66 | 62.81 | 33.37 | 60.38 | 45.07 | ||
| 1000 | 79.15 | 24.30 | 75.84 | 39.25 | 73.41 | 53.03 | ||
| 1150 | 92.18 | 27.95 | 88.88 | 45.14 | 86.44 | 60.98 | ||
| 1250 | 100.87 | 30.38 | 97.56 | 49.07 | 95.13 | 66.29 | ||
| 1400 | 113.90 | 34.02 | 110.60 | 54.96 | 108.16 | 74.24 | ||
| 1500 | 122.58 | 36.45 | 119.28 | 58.88 | 116.85 | 79.54 | ||
ブロワーパッケージの組立図
| BV外形寸法シート | 単位：mm | |||||||||||||||||
タイプ |
ポート径 |
モーター出力 |
A | B | C | D | E | F | G | H | K | M | N | 0 | P | Q | n-M16×h | 重量 （kg） |
| BV9030 | 300(12") | 22～160 | 2105 | 1840 | 110 | 400 | 1108 | 324 | 643 | 2140 | 445 | 890 | 1005 | 245 | 380 | 114 | 4-M16×400 | 1400 |
| 標準付属品には、吸込サイレンサー、吐出サイレンサー、負圧計、ベース、ベルトカバー、真空逃し弁、三角ベルトが含まれます。上記の重量は標準付属品のみで、モーターは含まれていません。標準供給範囲1. ブロワー本体 | ||||||||||||||||||
| 2. 真空安全弁 | ||||||||||||||||||
3. 吸込サイレンサー
4. 吐出サイレンサー
5. 共用ベース（ベルトカバー付き）
6. ゴム製フレキシブルジョイントおよびショックパッド
7. ブロワープーリー
8. 圧力計
9. ベルト
10. ボルト、ナット、その他の接続部品
11. モーター
