さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | BC |
| 証明: | ISO9001/ISO14001 |
| モデル番号: | BC9020 |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | USD 7500-9960 / SET |
| パッケージの詳細: | 輸出標準的な木の場合 |
| 受渡し時間: | 5 から 20 仕事日は順序量および指定によって、決まります |
| 支払条件: | L / C、T / T |
| 供給の能力: | 毎月50セット |
| タイプ: | 肯定的な変位、根は運搬をタイプしましたり、乾燥します | 空気容量: | 26.99-81.37m3/min |
|---|---|---|---|
| 排出の差動圧力: | 10-80kpa | モーター力: | 15-90KW |
| 排出の穴: | DN250 （10"） | 冷却のタイプ: | 空気 |
| 適用:: | 、水処理、セメント、管の清算、発電所、等を適用される空気影響を及ぼす通気運搬。 | 主要な材料: | 鋳鉄 |
| ハイライト: | 高圧根様式の送風機,3つの丸い突出部の根様式の送風機,高圧3つの丸い突出部の根の送風機 |
||

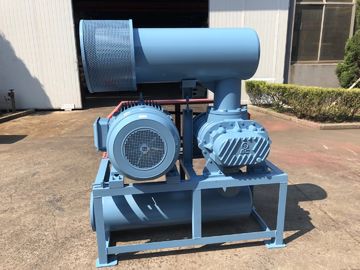

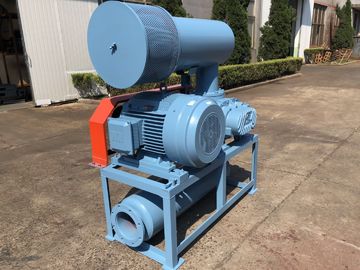

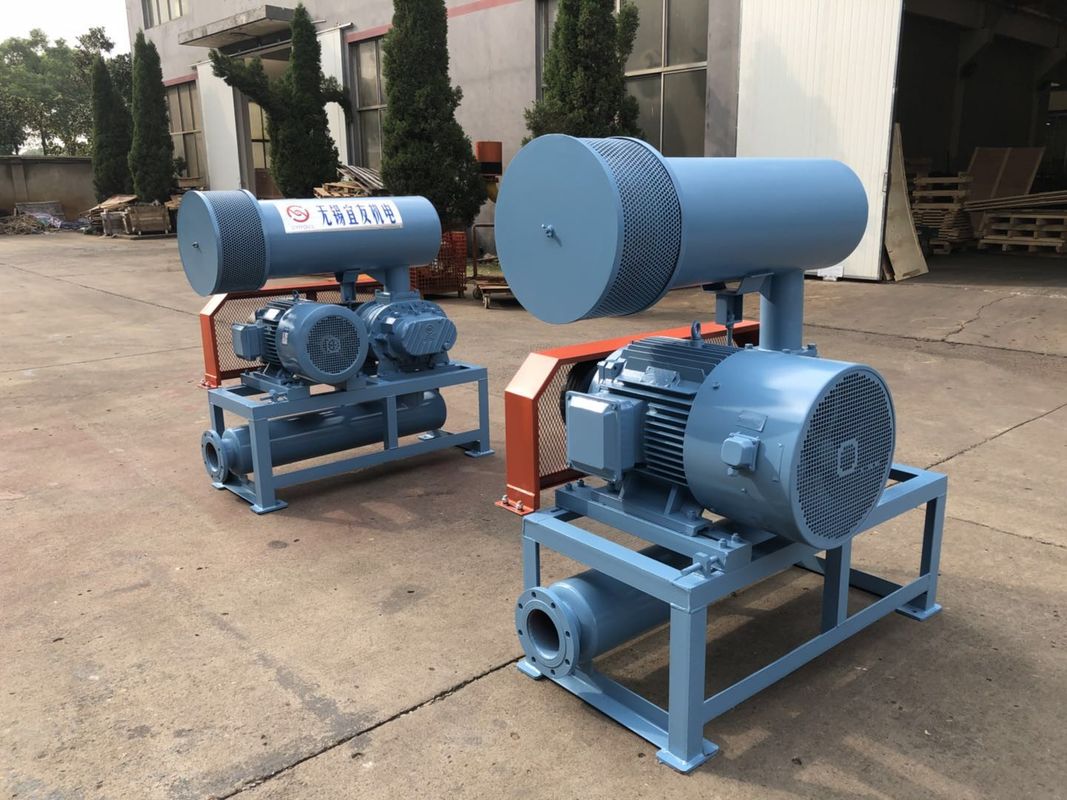

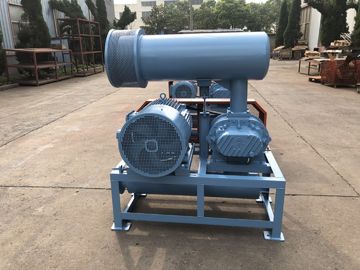

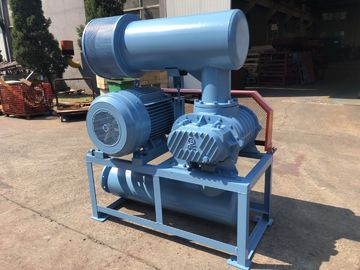

DN250 3丸い突出部の根の送風機、15-132KWの80KPA空冷の除雪車
紀元前に送風機は全断熱的な効率、また容積測定の効率を改善し、すばらしい空気を提供する
容量vs.pressureの特徴。
|
モデル |
BC9020 |
|
空気容量 |
26.99-81.37m3/min |
|
差動圧力を排出しなさい |
10-80KPA |
|
回転式速度 |
700-1500rpm |
|
モーター タイプ |
15KW-132KW 380/400/415/440V、3PHASES、50/60HZの利用できるまた頻度モーター |
|
モーター ブランド |
標準: Siemens BeideまたはWannanモーター あなたの選択のためのSiemensそしてABBモーター |
|
設置タイプ |
標準: 横のタイプ。 あなたの選択のために利用できる縦のタイプ |
| 色 | カスタマイズされる、RAL6011の標準 |
|
モーターのない送風機のN.W. |
1310のkg |
|
パッキングのサイズおよそ。 |
2.62*1.78*2.45m （length*width*height） |
特徴:
1.BC 3丸い突出部の送風機は80kpa上昇圧力内の水冷却剤を必要としない。
2。 螺旋形ギヤは多くのより安定した運搬のために採用される。
3。 回転子の特別なプロフィールの採用によって、回転子間の整理は一定するために保持することができる
効率をより高くさせるかどれが。
4。 回転子の精密は精密なNC機械の大量生産によって十分に制御される。さらに、
回転子は製作の段階で動的に釣り合っているので振動がほとんどない
既に。
5。 螺旋形のタイミング歯車はまた使用生命を拡張するために騒音をより低くさせるためにだけでなく、採用される。
変数シート
| モデル | 左舷Dia （MM） |
速度 | 入口容量（m3/min）およびシャフト力（KW） | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BC9020 | 250 （10"） | 700 | 35.04 | 12.11 | 32.72 | 18.99 | 30.93 | 25.36 | 29.48 | 29.05 |
| 850 | 43.73 | 14.71 | 41.41 | 23.06 | 39.61 | 30.80 | 38.17 | 35.28 | ||
| 1000 | 52.41 | 17.30 | 50.10 | 27.12 | 48.30 | 36.23 | 46.85 | 41.50 | ||
| 1150 | 61.10 | 19.90 | 58.78 | 31.19 | 56.99 | 41.67 | 55.54 | 47.73 | ||
| 1250 | 66.89 | 21.63 | 64.58 | 33.90 | 62.78 | 45.29 | 61.33 | 51.88 | ||
| 1400 | 75.58 | 24.22 | 73.26 | 37.97 | 71.47 | 50.73 | 70.02 | 58.10 | ||
| 1500 | 81.37 | 25.95 | 79.05 | 40.69 | 77.26 | 54.35 | 75.81 | 62.25 | ||
| モデル | 左舷Dia （MM） |
速度 | 入口容量（m3/min）およびシャフト力（KW） | |||||||
| 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BC9020 | 250 （10"） | 700 | 28.15 | 35.91 | 26.99 | 42.76 | ||||
| 850 | 36.83 | 43.60 | 35.68 | 51.93 | ||||||
| 1000 | 45.52 | 51.30 | 44.36 | 61.09 | 43.26 | 70.89 | 42.28 | 80.68 | ||
| 1150 | 54.21 | 58.99 | 53.05 | 70.26 | 51.95 | 81.52 | 50.97 | 92.79 | ||
| 1250 | 60.00 | 64.12 | 58.84 | 76.37 | 57.74 | 88.61 | 56.76 | 100.86 | ||
| 1400 | 68.69 | 71.81 | 67.53 | 85.53 | 66.43 | 99.24 | 65.44 | 112.96 | ||
| 1500 | 74.48 | 76.94 | 73.32 | 91.64 | 72.22 | 106.33 | 71.24 | 121.03 | ||
送風機の主体の構造
|
いいえ。 |
部分名 |
Qty. |
|
いいえ。 |
部分名 |
Qty. |
|
いいえ。 |
部分名 |
Qty. |
|
1 |
足場 |
2 |
|
9 |
左端カバー |
1 |
|
17 |
オイル タンク |
1 |
|
2 |
六角形のボルト |
4 |
|
10 |
円形ピン |
4 |
|
18 |
ギヤ |
2 |
|
3 |
Antidustのシール |
1 |
|
11 |
包装 |
1 |
|
19 |
キー |
2 |
|
4 |
ドライブ インペラー |
1 |
|
12 |
オイル シール |
4 |
|
20 |
軸袖 |
2 |
|
5 |
軸受け |
2 |
|
13 |
右端のカバー |
1 |
|
21 |
軸受け |
2 |
|
6 |
運転されたインペラー |
2 |
|
14 |
ボルト |
16 |
|
22 |
軸受け版 |
2 |
|
7 |
塵のコップ |
1 |
|
15 |
一休み |
1 |
|
23 |
調節可能なパッド |
複数 |
|
8 |
グリース ニップル |
2 |
|
16 |
ボルト |
8 |
|
24 |
磁気ナット |
1 |
送風機のパッケージの集まっているデッサン
規模の標準的な供給
1. 裸シャフトの送風機
2.圧力弁を取り除くため
3. ウエファーの逆止弁（細いタイプ）
4.入口の消音装置（エア フィルターと）
5.出口の消音装置
6.公共の基盤（ベルト カバーと）
7.ゴム製適用範囲が広い接合箇所および衝撃のパッド
8. モーター滑車
9.圧力メートル
10. Vベルト
11.ボルトおよびナットおよび他の関係の部品
12. 電動機
