さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001/CE |
| モデル番号: | BK9030S |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出標準木製ケース |
| 受渡し時間: | 5から20仕事日は順序量および指定によって、決まる |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1 か月あたりの 50 セット |
| 種類: | ポジティブな移動,根の種類,空気輸送 | 空気容量: | 71.52-116.5m3/min |
|---|---|---|---|
| 差動圧力を排出しなさい: | 10-80KPA | モーターパワー: | 37-220KW |
| 放出孔: | DN250(10インチ) | 冷却型: | 空気 |
| Application:: | 換気,逆洗浄,気圧輸送,水処理,水泥,管の浄化,発電所などに使用される | 主要資料: | 鋳鉄 |
| ハイライト: | 空冷の根様式の送風機,セメントの根は送風機をタイプする,高圧根のタイプ送風機 |
||

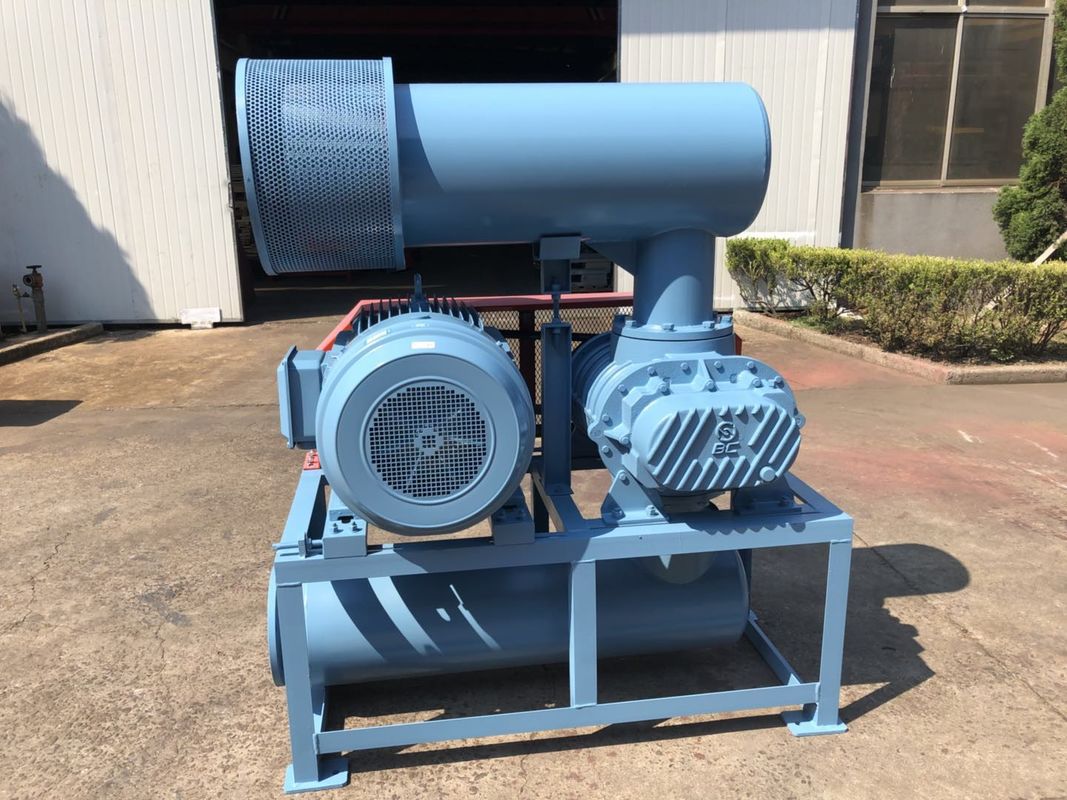

空冷三葉ルーツブロワー 高容量エアブロワー、37-220KW
BK9030三葉ルーツブロワーは、陶磁器、建材、製紙、製錬、電力、石油、化学、繊維、水産養殖、下水処理、食品など、多くの種類の産業で空気圧搬送システムに広く使用されています。
垂直型または水平型のサイレンサーに適合させたり、騒音絶縁材を組み合わせることで、騒音低減の最適な結果を得ることができます。
仕様:
|
モデル |
BK9030S |
|
空気容量 |
71.52-116.50m3/分 |
|
吐出差圧 |
10-80KPA |
|
回転速度850 |
850-1500rpm |
|
モータータイプ |
37KW-220KW 380/400/415/440V、3PHASES、50/60HZ、周波数モーターも利用可能 |
|
モーターブランド |
標準：シーメンスベイドまたはワンナンモーター シーメンスとABBモーターを選択可能 |
|
設置タイプ |
標準：水平タイプ。 垂直タイプも選択可能 |
| 色 | カスタマイズ、RAL6011の標準 |
|
ブロワーのN.W.（モーターなし） |
1300 kg |
|
梱包サイズ（概算） |
2.62*1.78*2.5m（長さ*幅*高さ） |
特徴:
1. 入口および出口サイレンサーを装備し、ブロワーの騒音を低減。
2. 最適化されたローターカーブを採用し、ブロワーの効率を向上。
3. クリーンな空気を排出し、グリースフリー。
4. CAD/CAM技術：インペラーローター、ケーシング、エンドプレート、その他の主要コンポーネントは、
デジタル処理。
5. 良好な外観：機械は最適化された設計、心地よい形状、コンパクトな構造。
パラメータシート
| モデル | ポート径（mm） | 速度 | 入口容量（m3/分）および軸出力（KW） | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| rpm | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | ||
| BK9030S | 250（10インチ） | 850 | 63.04 | 31.99 | 60.19 | 40.17 | 58.00 | 48.36 | 56.16 | 56.54 | 54.53 | 64.73 | 53.06 | 72.91 | ||||
| 1000 | 75.38 | 37.63 | 72.53 | 47.26 | 70.34 | 56.89 | 68.50 | 66.52 | 66.87 | 76.15 | 65.40 | 85.78 | 64.05 | 95.41 | 62.8 | 105.0 | ||
| 1150 | 87.72 | 43.27 | 84.87 | 54.35 | 82.68 | 65.42 | 80.84 | 76.50 | 79.21 | 87.57 | 77.74 | 98.65 | 76.39 | 109.7 | 75.14 | 120.8 | ||
| 1250 | 95.95 | 47.04 | 93.09 | 59.08 | 90.91 | 71.11 | 89.06 | 83.15 | 87.44 | 95.19 | 85.97 | 107.2 | 84.62 | 119.3 | 83.36 | 131.3 | ||
| 1400 | 108.3 | 52.68 | 105.4 | 66.16 | 103.2 | 79.65 | 101.4 | 93.13 | 99.78 | 106.6 | 98.31 | 117.6 | 96.96 | 133.6 | 95.7 | 147.1 | ||
| 1500 | 116.5 | 56.45 | 113.7 | 70.89 | 111.5 | 85.34 | 109.6 | 99.78 | 108.0 | 114.2 | 106.5 | 128.70 | 105.20 | 143.10 | 109.3 | 157.6 | ||
ブロワー本体の構造
|
番号 |
部品名 |
数量 |
|
番号 |
部品名 |
数量 |
|
番号 |
部品名 |
数量 |
|
1 |
フット |
2 |
|
9 |
左エンドカバー |
1 |
|
17 |
オイルタンク |
1 |
|
2 |
六角ボルト |
4 |
|
10 |
丸ピン |
4 |
|
18 |
ギア |
2 |
|
3 |
防塵シール |
1 |
|
11 |
ケーシング |
1 |
|
19 |
キー |
2 |
|
4 |
駆動インペラー |
1 |
|
12 |
オイルシール |
4 |
|
20 |
アキシャルスリーブ |
2 |
|
5 |
ベアリング |
2 |
|
13 |
右エンドカバー |
1 |
|
21 |
ベアリング |
2 |
|
6 |
従動インペラー |
2 |
|
14 |
ボルト |
16 |
|
22 |
ベアリングプレート |
2 |
|
7 |
防塵カップ |
1 |
|
15 |
ブリーザー |
1 |
|
23 |
調整可能なパッド |
いくつか |
|
8 |
グリースニップル |
2 |
|
16 |
ボルト |
8 |
|
24 |
マグネットナット |
1 |
ブロワーパッケージのアセンブリ図
標準供給範囲
1. ベアシャフトブロワー
2. 圧力リリーフバルブ
3. ウェーハチェックバルブ（スリムタイプ）
4. 入口サイレンサー（エアフィルター付き）
5. 出口サイレンサー
6. 公共ベース（ベルトカバー付き）
7. ラバーフレキシブルジョイントとショックパッド
8. モータープーリー
9. 圧力計Y-60
10. Vベルト
11. ボルトとナット、その他の接続部品
12. 電動モーター
