さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001/CE |
| モデル番号: | BK5009 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出標準木製ケース |
| 受渡し時間: | 5から20仕事日は順序量および指定によって、決まる |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1ヶ月あたりの100セット |
| 空気容量: | 4.89-17.86 m3/min | 排出差圧: | 10-50KPA |
|---|---|---|---|
| モーターパワー: | 5.5-22 KW | 放出孔: | DN100 （4"） |
| 冷却型: | 空気 | Application:: | 換気,逆洗浄,気圧輸送,水処理,水泥,管の浄化,発電所などに使用される |
| オイルシール: | SKFのブランド | ローヤリング: | NSK,SKFのオプション |
| ハイライト: | 回転式高圧根の送風機,50のkpaの高圧根の送風機,50のkpaの三丸い突出部の根の送風機 |
||

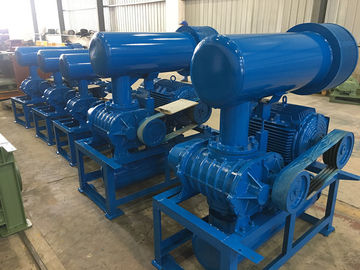

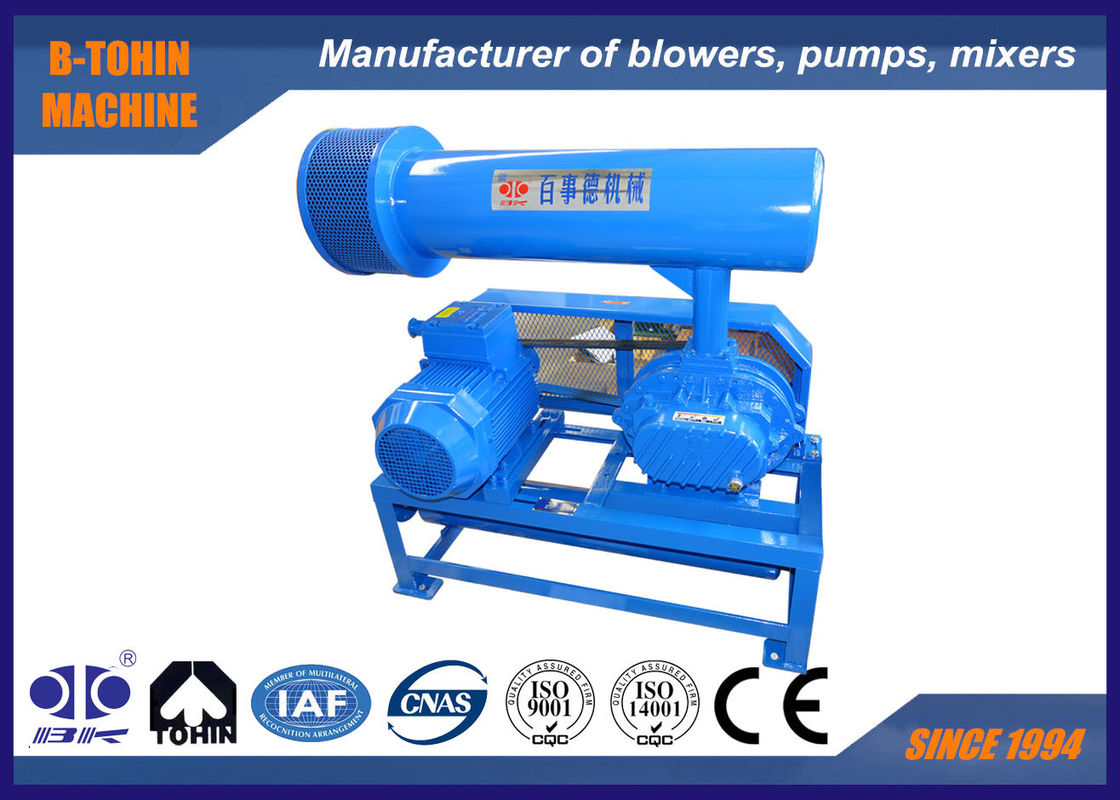

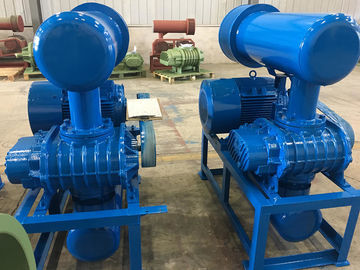

10m³/min 三葉ロータリーブロワー、ロータリーブロワー、10KPA - 50KPA、信頼性の高いエアレーター
BKについて
BK Roots ブロワー は、国の基準に従って設計および製造された製品です。
このタイプのブロワーは、下水処理および空気圧搬送業界で広く使用されています。
仕様:
|
モデル |
BK5009 |
|
風量 |
4.89-17.86m3/分 |
|
吐出差圧 |
10-50KPA |
|
回転速度 |
850-2000rpm |
|
モータータイプ |
5.5KW-22KW 380/400/415/440V、3相、50/60HZ |
|
モーターブランド |
標準：シーメンスベイドまたはワナンモーター オプションとしてシーメンスとABBモーター |
|
設置タイプ |
標準：水平タイプ。 オプションとして垂直タイプも利用可能 |
|
ブロワーのN.W.（モーターなし） |
239 kg |
|
梱包サイズ（概算） |
1.5*1.05*1.75m（長さ*幅*高さ） |
特徴:
1. スムーズな動作のためのヘリカルタイプのタイミングギア。
2. コンパクトで柔軟な設置により、ユーザーはより多くの選択肢を得られます。
3. インペラーとシャフトの一体構造により、分割構造の欠点を防止
4. 完璧な耐摩耗性と耐高温性を備えたフッ素ゴム製の輸入オイルシールを採用。
5. 低振動と低エネルギー消費。
パラメータシート:
| モデル | ポート径（mm） | 速度 | 吸入容量（m3/分）と軸出力（KW） | |||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | ||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | ||||||||
| rpm | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | m3/分 | KW | ||
| BK5009 | 100（4インチ） | 850 | 6.84 | 2.08 | 6.29 | 3.52 | 5.87 | 5.32 | 5.51 | 6.16 | 4.89 | 7.16 |
| 1000 | 8.27 | 2.45 | 7.73 | 4.15 | 7.31 | 6.26 | 6.95 | 7.25 | 6.64 | 8.96 | ||
| 1150 | 9.71 | 2.81 | 9.17 | 4.77 | 8.74 | 7.20 | 8.39 | 8.34 | 8.08 | 10.30 | ||
| 1250 | 10.67 | 3.06 | 10.12 | 5.18 | 9.70 | 7.83 | 9.35 | 9.06 | 9.04 | 11.20 | ||
| 1350 | 11.63 | 3.30 | 11.08 | 5.60 | 10.66 | 8.46 | 10.31 | 9.79 | 10.00 | 12.09 | ||
| 1500 | 13.07 | 3.67 | 12.52 | 6.22 | 12.10 | 9.40 | 11.74 | 10.87 | 11.44 | 13.44 | ||
| 1600 | 14.03 | 3.91 | 13.48 | 6.63 | 13.06 | 10.02 | 12.70 | 11.60 | 12.40 | 14.33 | ||
| 1750 | 15.46 | 4.28 | 14.92 | 7.25 | 14.50 | 10.96 | 14.14 | 12.69 | 13.83 | 15.68 | ||
| 1850 | 16.42 | 4.52 | 15.88 | 7.67 | 15.45 | 11.59 | 15.10 | 13.41 | 14.79 | 16.57 | ||
| 2000 | 17.86 | 4.89 | 17.31 | 8.29 | 16.89 | 12.53 | 16.54 | 14.50 | 16.23 | 17.92 | ||
ブロワー本体の構造
|
No. |
部品名 |
数量 |
|
No. |
部品名 |
数量 |
|
No. |
部品名 |
数量 |
|
1 |
フッティング |
2 |
|
9 |
左端カバー |
1 |
|
17 |
オイルタンク |
1 |
|
2 |
六角ボルト |
4 |
|
10 |
丸ピン |
4 |
|
18 |
ギア |
2 |
|
3 |
防塵シール |
1 |
|
11 |
ケーシング |
1 |
|
19 |
キー |
2 |
|
4 |
駆動インペラー |
1 |
|
12 |
オイルシール |
4 |
|
20 |
軸スリーブ |
2 |
|
5 |
ベアリング |
2 |
|
13 |
右端カバー |
1 |
|
21 |
ベアリング |
2 |
|
6 |
従動インペラー |
2 |
|
14 |
ボルト |
16 |
|
22 |
ベアリングプレート |
2 |
|
7 |
ダストカップ |
1 |
|
15 |
ブリーザー |
1 |
|
23 |
調整パッド |
いくつか |
|
8 |
グリースニップル |
2 |
|
16 |
ボルト |
8 |
|
24 |
マグネットナット |
1 |
ブロワーパッケージの組み立て図
標準供給範囲
1. ブロワー本体
2. 圧力逃がし弁
3. チェックバルブ
4. 吸気サイレンサー（エアフィルター付き）
5. 排気サイレンサー
6. 公共ベース（ベルトカバー付き）
7. ゴム製フレキシブルジョイントとショックパッド
8. モータープーリー
9. 圧力計
10. Vベルト
11. ボルトとナットおよびその他の接続部品
12. 電気モーター
