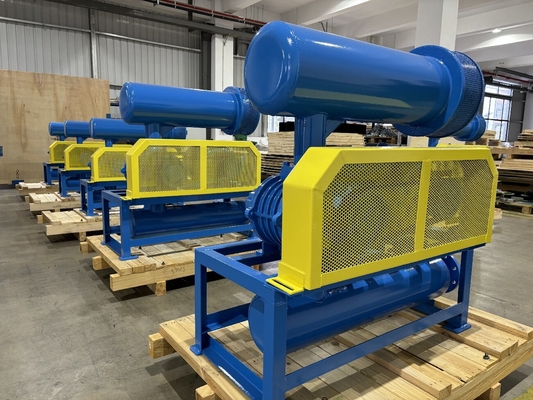

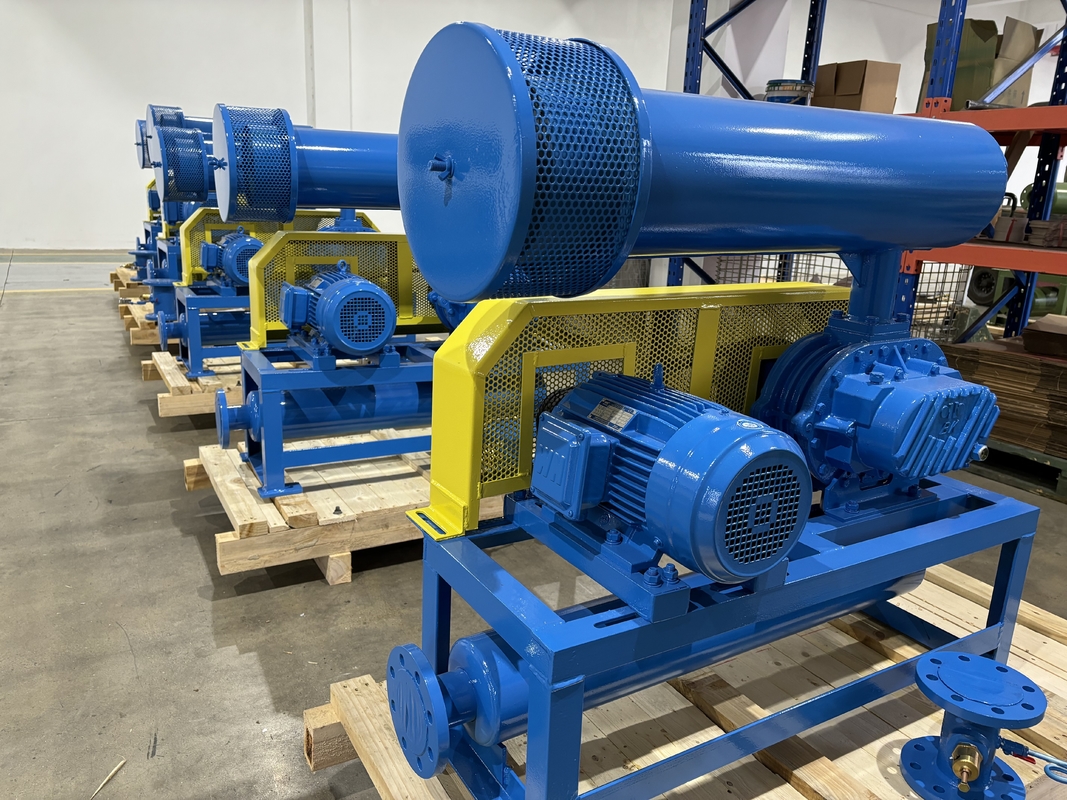

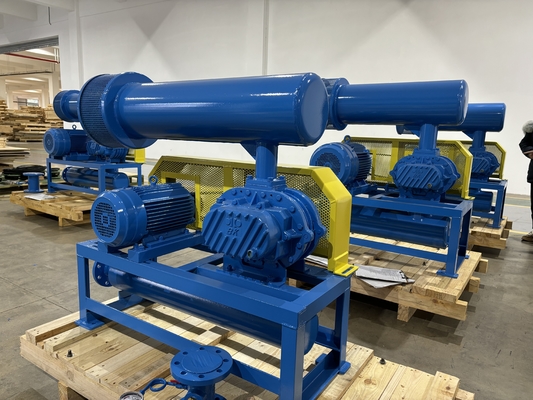

DN200 30-132 kw 10-80 kpa ルーツローータリーロブ吹風機空気冷却青色

商品の詳細:

起源の場所:	中国
ブランド名:	BC
証明:	ISO9001/ISO14001
モデル番号:	BC9020S

お支払配送条件:

最小注文数量:	1セット
価格:	USD 7500-10000 / SET
パッケージの詳細:	輸出標準木製ケース
受渡し時間:	5から20仕事日は順序量および指定によって、決まる
支払条件:	L/C、T/T
供給の能力:	1 か月あたりの 50 セット

詳細製品概要

種類:	ポジティブな移動,根の種類,空気輸送	空気容量:	42.58~85.85 m3/min
排出差圧:	10-80KPA	モーターパワー:	30〜132kw
放出孔:	DN200 (8 円)	冷却型:	空気
適用::	換気,逆洗浄,気圧輸送,水処理,水泥,管の浄化,発電所などに使用される	主な材料:	鋳鉄
ハイライト:	dn250は回転式丸い突出部の送風機を定着させる , 80kpaは回転式丸い突出部の送風機を定着させる , 空冷の根の回転式丸い突出部の送風機

DN200 三葉ロータリーブロワー、30-132KW、80KPA 空冷ロータリーブロワー

BC ブロワーは、完全断熱効率と体積効率が向上し、素晴らしい空気を提供します

容量対圧力特性。

モデル	BC9020S
空気容量	42.58-85.85m³/分
吐出差圧	10-80KPA
回転速度	1000-1600rpm
モータータイプ	30KW-132KW 380/400/415/440V、3相、50/60HZ、周波数モーターも利用可能
モーターブランド	標準：シーメンス・ベイドまたはワンナンモーターシーメンスとABBモーターもオプション
設置タイプ	標準：水平タイプオプションで垂直タイプも利用可能
色	カスタマイズ、RAL6011 の標準
ブロワーの正味重量（モーターなし）	800 kg
梱包サイズ（概算）	2.621.782.45m（長さ幅高さ）

特徴：

1. BC 三葉ブロワーは、80kpa の圧力上昇内で冷却水が不要です。

2. ヘリカルギアを採用し、より安定した搬送を実現しています

3. 特殊なロータープロファイルを採用することで、ローター間のクリアランスを一定に保つことができ、

これにより、効率がさらに向上します。

4. ローターの精度は、精密 NC 機械による大量生産によって完全に制御されています。さらに、

ローターは、製造段階ですでに動的にバランスが取られているため、振動がほとんどありません

5. ヘリカルタイミングギアを採用することで、使用寿命を延ばすだけでなく、騒音を低減しています。

パラメータシート

モデル	ポート径 (mm)	速度	入口容量 (m3/min) および軸出力 (KW)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
			1000mmH2O		2000mmH2O		3000mmH2O		4000mmH2O		5000mmH2O		6000mmH2O		7000mmH2O		8000mmH2O
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
		rpm	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BC9020S	200(8")	1000	51.88	24.34	49.92	31.03	48.41	37.73	47.14	44.42	46.02	51.12	45.01	57.82	43.6	65.83	42.58	72.66
		1050	54.71	25.55	52.75	32.58	51.24	39.61	49.97	46.65	48.85	53.68	47.84	60.71	46.91	67.74	46.05	74.77
		1150	60.37	27.99	58.41	35.69	56.9	43.39	55.63	51.09	54.51	58.79	53.5	66.49	52.57	74.19	51.71	81.89
		1250	66.03	30.42	64.07	38.79	62.56	47.16	61.29	55.53	60.18	63.9	59.17	72.27	58.24	80.64	57.37	89.01
		1400	74.52	34.07	72.56	43.44	71.06	52.82	69.79	62.19	68.67	71.57	67.66	80.94	66.73	90.32	65.86	99.69
		1500	80.18	36.5	78.22	45.38	76.72	56.59	75.45	66.64	74.33	76.68	73.32	86.72	72.39	96.77	71.52	106.8
		1600	85.85	38.94	83.88	49.65	82.38	60.36	81.11	71.08	79.99	81.79	78.98	92.51	78.05	103.2	77.19	113.9

ブロワー本体の構造

DN200 30-132 kw 10-80 kpa ルーツローータリーロブ吹風機空気冷却青色 0

No.	部品名	数量	No.	部品名	数量	No.	部品名	数量
1	フット	2	9	左エンドカバー	1	17	オイルタンク	1
2	六角ボルト	4	10	丸ピン	4	18	ギア	2
3	防塵シール	1	11	ケーシング	1	19	キー	2
4	ドライブインペラー	1	12	オイルシール	4	20	アキシャルスリーブ	2
5	ベアリング	2	13	右エンドカバー	1	21	ベアリング	2
6	ドリブンインペラー	2	14	ボルト	16	22	ベアリングプレート	2
7	ダストカップ	1	15	ブリーザー	1	23	調整可能なパッド	いくつか
8	グリースニップル	2	16	ボルト	8	24	マグネットナット	1
