さまざまな種類の送風機の専門の製造業者
 |
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001/CE |
| モデル番号: | BK9030 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiation |
| パッケージの詳細: | 輸出標準木製ケース |
| 受渡し時間: | 5から20仕事日は順序量および指定によって、決まる |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1 か月あたりの 50 セット |
| タイプ: | 肯定的な変位、根タイプ、空気運搬 | 空気容量: | 43.44-122.58m3/min |
|---|---|---|---|
| 差動圧力を排出しなさい: | 10-60KPA | モーター力: | 22-160KW |
| 排出の穴: | DN300 （12"） | 冷却タイプ: | 空気 |
| 適用:: | 、水処理、セメント、管の清算、発電所、等を適用される空気影響を及ぼす通気運搬。 | 主な材料: | 鋳鉄 |
| ハイライト: | 空冷の根様式の送風機,セメントの根は送風機をタイプする,高圧根のタイプ送風機 |
||

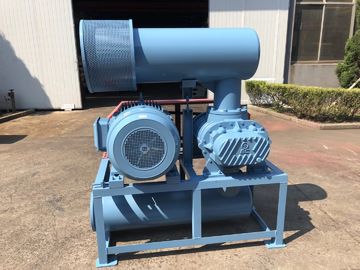

空冷3つの丸い突出部の根の送風機、22-160KWの高容量の空気送風機
BK9030 3刃の根の送風機は多くの種類の磁器、建築材料、ペーパー作成、製錬、力、石油、化学薬品、織物、水産養殖、汚水処理、食糧、等のような企業の空気運搬システムのために広く利用されている。
それは縦のタイプか横のタイプの消音装置に一致できるまたは騒音を下げた最もよい結果を達成するために騒音の絶縁体に一致させなさい。
指定:
|
モデル |
BK9030 |
|
空気容量 |
43.44-122.58m3/min |
|
差動圧力を排出しなさい |
10-60KPA |
|
回転式速度 |
700-1500rpm |
|
モーター タイプ |
22KW-160KW 380/400/415/440V、3PHASES、50/60HZの利用できるまた頻度モーター |
|
モーター ブランド |
標準: Siemens BeideまたはWannanモーター あなたの選択のためのSiemensそしてABBモーター |
|
設置タイプ |
標準: 横のタイプ。 あなたの選択のために利用できる縦のタイプ |
| 色 | カスタマイズされる、RAL6011の標準 |
|
モーターのない送風機のN.W. |
1550のkg |
|
パッキングのサイズおよそ。 |
2.62*1.78*2.5m （length*width*height） |
特徴:
1。 装備されて入口および出口の消音装置が送風機の騒音は低い。
送風機の効率を改善するために2.最大限に活用された回転子のカーブは採用される。
3.自由の出力クリーン エアーおよびグリース。
4. CAD/CCAMの技術: インペラーの回転子、包装、エンドプレートおよび他の主要部分はなされる
デジタル処理。
5.よい出現: 機械は最大限に活用された設計、気持が良い形および密集した構造である。
変数シート
| モデル | 左舷Dia （MM） |
速度 | 入口容量（m3/min）およびシャフト力（KW） | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK9030 | 300 （12"） | 700 | 53.08 | 17.01 | 49.78 | 27.48 | 47.35 | 37.12 | 45.26 | 42.77 |
| 850 | 66.11 | 20.66 | 62.81 | 33.37 | 60.38 | 45.07 | 58.30 | 51.93 | ||
| 1000 | 79.15 | 24.30 | 75.84 | 39.25 | 73.41 | 53.03 | 71.33 | 61.10 | ||
| 1150 | 92.18 | 27.95 | 88.88 | 45.14 | 86.44 | 60.98 | 84.36 | 70.26 | ||
| 1250 | 100.87 | 30.38 | 97.56 | 49.07 | 95.13 | 66.29 | 93.05 | 76.37 | ||
| 1400 | 113.90 | 34.02 | 110.60 | 54.96 | 108.16 | 74.24 | 106.08 | 85.53 | ||
| 1500 | 122.58 | 36.45 | 119.28 | 58.88 | 116.85 | 79.54 | 114.77 | 91.64 | ||
| モデル | 左舷Dia （MM） |
速度 | 入口容量（m3/min）およびシャフト力（KW） | |||||||
| 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK9030 | 300 （12"） | 700 | 43.44 | 53.05 | ||||||
| 850 | 56.47 | 64.42 | ||||||||
| 1000 | 69.50 | 75.79 | 67.85 | 90.49 | ||||||
| 1150 | 82.53 | 87.16 | 80.88 | 104.06 | ||||||
| 1250 | 91.22 | 94.74 | 89.57 | 113.11 | ||||||
| 1400 | 104.25 | 106.11 | 102.60 | 126.68 | ||||||
| 1500 | 112.94 | 113.69 | 111.29 | 135.73 | ||||||
送風機の主体の構造
|
いいえ。 |
部分名 |
Qty. |
|
いいえ。 |
部分名 |
Qty. |
|
いいえ。 |
部分名 |
Qty. |
|
1 |
足場 |
2 |
|
9 |
左端カバー |
1 |
|
17 |
オイル タンク |
1 |
|
2 |
六角形のボルト |
4 |
|
10 |
円形ピン |
4 |
|
18 |
ギヤ |
2 |
|
3 |
塵のシール |
1 |
|
11 |
包装 |
1 |
|
19 |
キー |
2 |
|
4 |
ドライブ インペラー |
1 |
|
12 |
オイル シール |
4 |
|
20 |
軸袖 |
2 |
|
5 |
軸受け |
2 |
|
13 |
右端のカバー |
1 |
|
21 |
軸受け |
2 |
|
6 |
運転されたインペラー |
2 |
|
14 |
ボルト |
16 |
|
22 |
軸受け版 |
2 |
|
7 |
塵のコップ |
1 |
|
15 |
一休み |
1 |
|
23 |
調節可能なパッド |
複数 |
|
8 |
グリース ニップル |
2 |
|
16 |
ボルト |
8 |
|
24 |
磁気ナット |
1 |
送風機のパッケージの集まっているデッサン
規模の標準的な供給
1. 裸シャフトの送風機
2.圧力弁を取り除くため
3. ウエファーの逆止弁（細いタイプ）
4.入口の消音装置（エア フィルターと）
5.出口の消音装置
6.公共の基盤（ベルト カバーと）
7.ゴム製適用範囲が広い接合箇所および衝撃のパッド
8. モーター滑車
9.圧力メートルY-60
10. Vベルト
11.ボルトおよびナットおよび他の関係の部品
12. 電動機
