さまざまな種類の送風機の専門の製造業者
 |
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001/CE |
| モデル番号: | BK5009 |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | Negotiation |
| パッケージの詳細: | 輸出標準的な木の場合 |
| 受渡し時間: | 5 から 20 仕事日は順序量および指定によって、決まります |
| 支払条件: | L / C、T / T |
| 供給の能力: | 毎月100セット |
| 空気容量: | 5.68-18.41m3/min | 排出の差動圧力: | 10-50KPA |
|---|---|---|---|
| モーター力: | 4-22KW | 排出の穴: | DN100 （4"） |
| 冷却のタイプ: | 空気 | 適用:: | 、水処理、セメント、管の清算、発電所、等を適用される空気影響を及ぼす通気運搬。 |
| オイル シール: | SKFのブランド | 軸受け: | NSKのSKFのforoption |
| ハイライト: | 高圧三丸い突出部の根の送風機,10kpa三丸い突出部の根の送風機,高圧丸い突出部のタイプ送風機 |
||

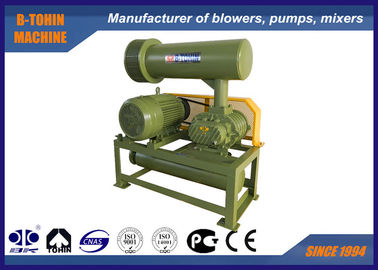

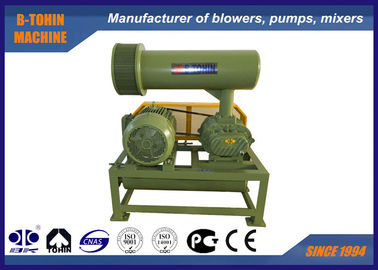

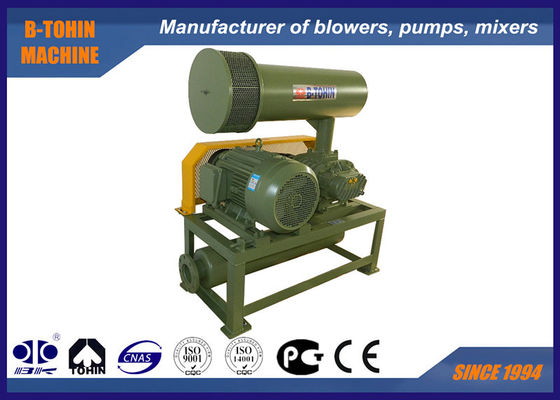

10m3/min 3丸い突出部の根の送風機、除雪車、10KPA - 50KPAの信頼できる通風器
BKについて
BKの根の送風機は国民の標準に従って設計され、製造された一種のプロダクトである。
このタイプ送風機は下水の水処理および空気運搬の企業で広く加えられる。
指定:
|
モデル |
BK5009 |
|
空気容量 |
5.68-18.41m3/min |
|
差動圧力を排出しなさい |
10-50KPA |
|
回転式速度 |
850-2000rpm |
|
モーター タイプ |
4KW-22KW 380/400/415/440V、3PHASES、50/60HZ |
|
モーター ブランド |
標準: Siemens BeideまたはWannanモーター あなたの選択のためのSiemensそしてABBモーター |
|
設置タイプ |
標準: 横のタイプ。 あなたの選択のために利用できる縦のタイプ |
|
モーターのない送風機のN.W. |
239のkg |
|
パッキングのサイズおよそ。 |
1.5*1.05*1.75m （length*width*height） |
特徴:
1.円滑な運用のための螺旋形のタイプ タイミング歯車
2.コンパクト、取付けの柔軟性はユーザーにより多くの選択を与える。
3.割れた構造の欠点を防ぐインペラーおよびシャフトの必要な構造
4.完全な耐久性および高温抵抗のfluoroのゴムからなされるAdopt輸入石油のシール。
5. 低い振動および小さいエネルギー消費。
変数シート
| モデル | 左舷Dia （MM） |
速度 | 入口容量（m3/min）およびシャフト力（KW） | |||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | ||||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | 5000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | ||||||||
| rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
| BK5009 | 100 （4"） | 850 | 7.05 | 2.12 | 6.48 | 3.60 | 6.05 | 5.43 | 5.68 | 6.29 | ||
| 1000 | 8.53 | 2.49 | 7.97 | 4.23 | 7.53 | 6.39 | 7.17 | 7.40 | 6.85 | 9.14 | ||
| 1150 | 10.01 | 2.87 | 9.45 | 4.86 | 9.01 | 7.35 | 8.65 | 8.51 | 8.33 | 10.51 | ||
| 1250 | 11.00 | 3.12 | 10.44 | 5.29 | 10.00 | 7.99 | 9.64 | 9.25 | 9.32 | 11.43 | ||
| 1350 | 11.99 | 3.37 | 11.43 | 5.71 | 10.99 | 8.63 | 10.62 | 9.99 | 10.31 | 12.34 | ||
| 1500 | 13.47 | 3.74 | 12.91 | 6.35 | 12.47 | 9.59 | 12.11 | 11.10 | 11.79 | 13.71 | ||
| 1600 | 14.46 | 3.99 | 13.90 | 6.77 | 13.46 | 10.23 | 13.10 | 11.84 | 12.78 | 14.63 | ||
| 1750 | 15.94 | 4.37 | 15.38 | 7.40 | 14.94 | 11.18 | 14.58 | 12.95 | 14.26 | 16.00 | ||
| 1850 | 16.93 | 4.62 | 16.37 | 7.83 | 15.93 | 11.82 | 15.57 | 13.69 | 15.25 | 16.91 | ||
| 2000年 | 18.41 | 4.99 | 17.85 | 8.46 | 17.41 | 12.78 | 17.05 | 14.80 | 16.73 | 18.28 | ||
送風機の主体の構造
|
いいえ。 |
部分名 |
Qty. |
|
いいえ。 |
部分名 |
Qty. |
|
いいえ。 |
部分名 |
Qty. |
|
1 |
足場 |
2 |
|
9 |
左端カバー |
1 |
|
17 |
オイル タンク |
1 |
|
2 |
六角形のボルト |
4 |
|
10 |
円形ピン |
4 |
|
18 |
ギヤ |
2 |
|
3 |
Antidustのシール |
1 |
|
11 |
包装 |
1 |
|
19 |
キー |
2 |
|
4 |
ドライブ インペラー |
1 |
|
12 |
オイル シール |
4 |
|
20 |
軸袖 |
2 |
|
5 |
軸受け |
2 |
|
13 |
右端のカバー |
1 |
|
21 |
軸受け |
2 |
|
6 |
運転されたインペラー |
2 |
|
14 |
ボルト |
16 |
|
22 |
軸受け版 |
2 |
|
7 |
塵のコップ |
1 |
|
15 |
一休み |
1 |
|
23 |
調節可能なパッド |
複数 |
|
8 |
グリース ニップル |
2 |
|
16 |
ボルト |
8 |
|
24 |
磁気ナット |
1 |
送風機のパッケージの集まっているデッサン
規模の標準的な供給
1.送風機の主体
2.圧力弁を取り除くため
3.逆止弁
4.入口の消音装置（エア フィルターと）
5.出口の消音装置
6.公共の基盤（ベルト カバーと）
7.ゴム製適用範囲が広い接合箇所および衝撃のパッド
8. モーター滑車
9.圧力計
10. Vベルト
11.ボルトおよびナットおよび他の関係の部品
12. 電動機
