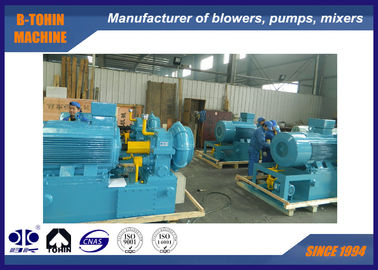

高圧遠心送風機 250KW 9600m3/h の産業ファン送風器

型番

GS160-1.7

吐出差圧

70KPA

モーター出力

250KW

風量

160m3/min

モータータイプ

380/400/415/440V/6KV/10KV、3相、50/60HZ

1. 吸込ガイドベーン装置

• 位置—ブロワーインペラの前

  ---

• 機能—ブロワー容量を45%～100%の範囲で調整するだけでなく、特に運転パラメータが設計値から外れた場合（低温または低圧）に、調整範囲内でブロワーが最高の効率に達することを保証します。

  ---

• 調整—ブロワー制御ボックスのタッチスクリーンをクリックして、自動または手動で操作します。自動運転では、吸込ガイドベーンは4-20mA DC信号を受信した後、電動オペレーターによって設定比率で調整されます。手動運転またはメンテナンス中は、ベーンは手動で調整されます。

2. 成熟したボルート設計


信頼性の高い空力性能、高効率、85%の多変数効率。

3. 高効率インペラ

• インペラの曲線は、コンピュータによるシミュレーション作業条件に基づいて繰り返し選択され、実際のガス流量により適合しています。

  ---

• 航空用アルミニウム合金またはステンレス鋼製、オープンパス後方湾曲（最小傾斜角6度）、表面精密加工。

4. 増速ギアボックス構造と高信頼性ベアリング



• ギアボックスは水平分割構造で、ボルートケーシングは下部ケーシングに接続され、上部ケーシングとは分離されており、これによりボックスカバーの取り外しに必要な時間を短縮できます。

• ---

  高速軸はハードスラストディスク技術を採用し、ラインコンタクトによって確認された高効率で低機械損失。
• 大ギアには楕円（偏心）ベアリング、高速ギアにはチルトパッドベアリングを採用。

  ---

• ブロワーとギアの軸は熱処理された鍛造鋼製で、適切に研磨されています。すべての水平クリティカル速度は、通常速度の±15%の範囲内であり、ねじり共振速度は運転速度の±10%の範囲内であり、すべての回転部品は動的バランスが取られています。

  ---

• 増速ギアは、一体型小ギアと回転軸を備えた平行軸ヘリカルタイプです。

• ---

  表面焼き入れ鍛造合金鋼製で精密研磨されており、ギアのサービス指数は少なくとも1.8です。

5. 高精度ギア駆動

• より高品質のギアを採用

  ---

• ギア精度等級はISO1328 5～4で安定

  ---

• 精度等級は3に達することができます。
•  精度等級はAGMAまたはDIN規格と同等

6. インペラと高速軸の接続

• ストレート端面キー（ピン）と三角軸の接続タイプを採用

  ---

• 伝達できる最大電力は3,000kWに達します。

  ---

• 部品を損傷することなく、組み立てと分解が容易

7. 高性能シール

• シールの材質は柔らかい質感の合金です（スパイラルシールを採用）。

  ---

• 信頼性の高い機能、長寿命

  ---

• 漏れの問題なし

  ---

• メンテナンスに必要な低コスト、交換が容易

  ---

• 摩擦がないため、エネルギー消費が低減
