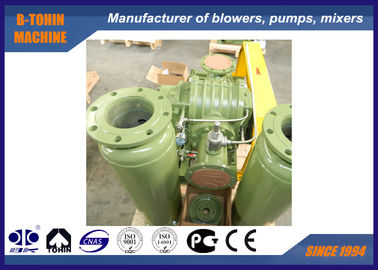

根の バイオガス、不用なおよび可燃性ガスのための回転式丸い突出部の送風機

根の バイオガス、不用なおよび可燃性ガスのための回転式丸い突出部の送風機

  • 根の バイオガス、不用なおよび可燃性ガスのための回転式丸い突出部の送風機
根の バイオガス、不用なおよび可燃性ガスのための回転式丸い突出部の送風機
商品の詳細:
起源の場所: 中国
ブランド名: BK
証明: ISO9001/ISO14001
モデル番号: YU-EG200
お支払配送条件:
最小注文数量: 1 セット
価格: Negotiable
パッケージの詳細: 輸出標準的な木の場合
受渡し時間: 15 から 30 仕事日は順序量および指定によって、決まります
供給の能力: 1ヶ月あたりの20セット
連絡先
詳細製品概要
容量: 20.64-45.47m3/min 排出の差動圧力: 10-70KPA
穴サイズ: DN200 (8") 冷却のタイプ:
結合方式: ベルト駆動 ベルトおよび滑車: バイオガス、不用なガス、爆発性の中型の運搬
ハイライト:

天燃ガスの送風機

,

根の回転式丸い突出部の送風機



回転式バイオガスの送風機、不用なおよび可燃性ガスの送風機は、タイプ ガスの送風機を定着させます





YU-EGについて



確立される以来、B-Tohinは先端技術および装置を絶えず輸入し、新製品を開発しました。根の送風機の企業の多くの年の経験に基づいて、B-Tohinは新製品を開発しました: YU-EGは中の過電流部品のさび止めのコーティングPTFEがある送風機を定着させます。それは適当生物ガス、酸ガス、アルカリのガスおよび他の不用なガスのような特別なガスを、提供するためにです。





指定



モデル

YU-EG200

空気容量

20.64-45.47m3/min

排出の差動圧力

10-70KPA

回転式速度

850-1400rpm

冷水の容積

20のl /min

モーター タイプ

15-75KW

380/400/415/440V、3PHASES、50/60HZの耐圧防爆タイプ モーター

モーター ブランド

標準:Siemens BeideまたはWannanモーター

あなたの選択のためのSiemensそしてABBモーター

設置タイプ

標準:縦のタイプ

N.W. モーターのない送風機の

850kg

およそパッキング サイズ。

2.15*1.6*1.7m (length*width*height)







変数シート



モデル

港Dia

 (mm)

入口容量(m3/min)およびさまざまな圧力の下のシャフト力(kW)

冷却


(l /min)

速度
rpm
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
m3/min KW m3/min KW m3/min KW m3/min KW

YU-EG

200

200 (8") 850 26.13  10.03  24.55  14.96  23.35  19.58  22.33  22.19  20
1000 31.40  11.81  29.82  17.60  28.63  23.04  27.61  26.11
1150 36.68  13.58  35.10  20.24  33.90  26.50  32.88  30.03
1250 40.20  14.76  38.61  22.00  37.42  28.80  36.40  32.64
1400 45.47  16.53  43.89  24.63  42.69  32.26  41.67  36.55



モデル

港Dia

 (mm)

入口容量(m3/min)およびさまざまな圧力の下のシャフト力(kW)

冷却


(l /min)

速度
rpm
0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
m3/min KW m3/min KW m3/min KW m3/min KW

YU-EG

200

200 (8") 850 21.45  27.25  20.64  32.31          20
1000 26.73  32.06  25.92  38.01  25.18  43.96
1150 32.00  36.87  31.19  43.71  30.45  50.55
1250 35.52  40.07  34.71  47.51  33.97  54.94
1400 40.79  44.88  39.98  53.21  39.25  61.54





材料表



根の バイオガス、不用なおよび可燃性ガスのための回転式丸い突出部の送風機 0



いいえ。

部分名

Qty.

材料



いいえ。

部分名

Qty.

材料

1

シリンダー

1

HT200



17

合せ釘のピン ホール

4



2

エンドプレートを運転して下さい

1

HT200



18

エンドプレートを連動させて下さい

1

HT200

3

冷却装置







19

グリースの投げる人

2

45#

4

グリース ニップル

4



20

円形のナット

2

45#

5

ガス シール

8

PTFE



21

オイル シール

2

FPM

6

オイル シール

4

FPM



22

Oリング

2

FPM

7

インペラーを運転して下さい

1

QT500



23

内部斜めギヤ

2

20CrMnTi

8

Oリング

8

FPM



24

クランプ ナット

2

45#

9

オイル シール

1

FPM



25

右のつば

2

45#

10

忍耐

2

GCr15



26

オイル タンク カバー

1

HT200

11

キー

1

45#



27

オイルのレベル ゲージ

1

樹脂

12

インペラー カバーを運転して下さい

1

45#



28

蝶ばね

2

65Mn

13

リングを跳んで下さい

2

65Mn



29

洗濯機を停止して下さい

2

Q235

14

運転されたインペラー



QT500



30

磁気のプラグ

1



15

運転されたインペラー カバー

1

45#



31

忍耐

2

GCr15

16

Oリング

2

FPM



32

シャフトの袖

4

45#

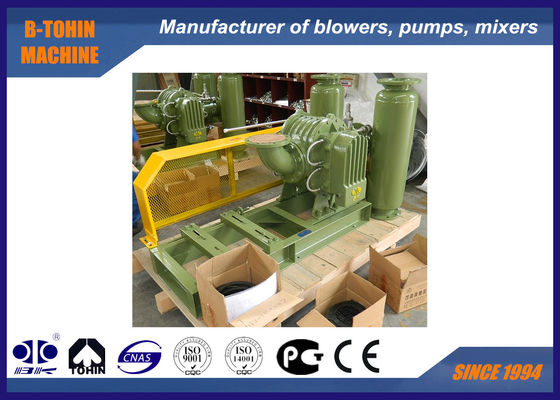

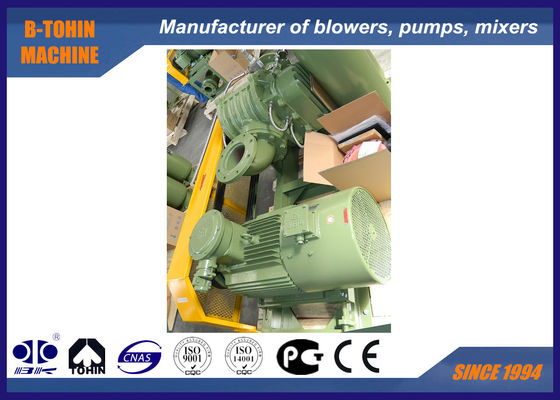

送風機のパッケージの集まっているデッサン

根の バイオガス、不用なおよび可燃性ガスのための回転式丸い突出部の送風機 1







規模の標準的な供給



1.シャフトの送風機

2. 真空圧力は弁を取り除きます

3.逆止弁

4. ステンレス鋼の入口の消音装置(フィルターと)

5. ステンレス鋼の排出の消音装置

6. 公共の基盤(ベルト カバーと)

7. ステンレス鋼の適用範囲が広い接合箇所および衝撃のパッド

8. 滑車

9. 圧力メートル

10. ベルト

11. ボルトおよびナットおよび他の関係の部品

12. モーター
